يتم استخدام كابل الطاقة المعزول Qiancheng 8.7/15kV XLPE في أنظمة توزيع الطاقة ذات الجهد المتوسط من فئة 15kV، بما في ذلك التركيبات الجديدة، وترقيات الشبكة ومشاريع الطاقة الصناعية. تغطي مجموعة المنتجات خيارات موصلات النحاس والألومنيوم، ومساحات مقطعية مختلفة، وهياكل مدرعة أو غير مدرعة. تحتفظ Qiancheng بسجلات الاختبار والإنتاج الداخلية لدعم الفحص وتحديد الدفعة وتتبع المنتج.
يتميز عزل XLPE بفقد عازل أقل من عزل PVC التقليدي ويستخدم على نطاق واسع في أنظمة الكابلات ذات الجهد المتوسط. يوفر هيكلها المتقاطع الخصائص الحرارية والكهربائية اللازمة للتشغيل المستمر عند مستوى الجهد المحدد. تحدد بيانات الإنتاج المتوفرة تفاوت سمك العزل بمقدار ±0.05 مم، بينما يجب التحقق من التسامح الفعلي ومتطلبات الاختبار وفقًا لمواصفات المنتج المعمول بها.

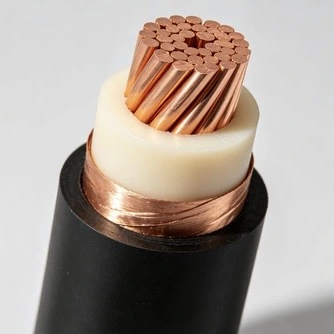

يشتمل الكابل على هيكل حماية مزدوج من الشريط النحاسي بمعدل دورة محدد يبلغ ≥25%. تشكل الشاشة المعدنية جزءًا من نظام التحكم في المجال الكهربائي للكابل وتوفر مسارًا محددًا للتيار المرتبط بالخطأ وفقًا للبنية المحددة. يمكن تضمين اختبار التفريغ الجزئي وتحمل الجهد في فحص المنتج النهائي وفقًا للمتطلبات الفنية المطبقة.
يمكن تحديد خيار غمد منخفض الدخان خالٍ من الهالوجين حيث تتطلب متطلبات أداء الحريق للمشروع تقليل انبعاثات الدخان والغازات المسببة للتآكل أثناء الاحتراق. تشير البيانات الفنية المقدمة إلى نفاذية الضوء بنسبة ≥70% لحالة الاختبار المطبقة. بالنسبة للمشاريع ذات متطلبات الموافقة المحددة للسلامة من الحرائق، يجب تأكيد المعيار وتقرير الاختبار والوثائق المطلوبة قبل الإنتاج.
تتيح إنشاءات موصلات النحاس والألمنيوم إمكانية مطابقة الكابل مع المتطلبات الكهربائية والتركيبية وتكلفة المشروع المختلفة. يوفر النحاس موصلية كهربائية أعلى، بينما يمكن للألمنيوم أن يقلل من وزن الموصل ويمكن أخذه في الاعتبار حيث يكون وزن الكابل ولوجستيات التركيب لمسافات طويلة أمرًا مهمًا. يجب أن يأخذ الاختيار النهائي في الاعتبار السعة، وانخفاض الجهد، وطول الكابل، وظروف التثبيت ومتطلبات الإنهاء.

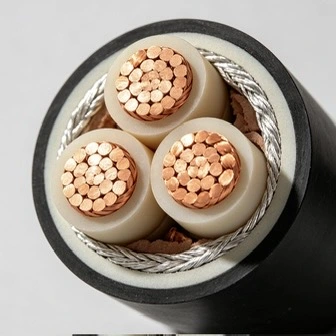

تغطي المواصفات المدرجة مجموعة واسعة من أحجام الموصلات، مع البيانات المقدمة بما في ذلك الإنشاءات أحادية النواة وثلاثية النواة. يجب التأكد من التوفر وطول الإنتاج وتكوين الموصل وفقًا للمواصفات المطلوبة. بالنسبة لأوامر المشروع، يجب ذكر مادة الموصل ومنطقة المقطع العرضي والترتيب الأساسي وبنية الغلاف وطول الكابل بوضوح في الاستفسار.
يمكن توفير الكابل في إنشاءات حوامل الكابلات والأنفاق والخنادق والتطبيقات المدفونة مباشرة. عندما تكون هناك حاجة إلى حماية ميكانيكية إضافية، يمكن النظر في البناء المدرع. يجب مراجعة مادة الغلاف وظروف التربة والتعرض للأشعة فوق البنفسجية والرطوبة والاتصال الكيميائي والأحمال الميكانيكية الخارجية معًا بدلاً من اختيار الكابل فقط من خلال تصنيف الجهد الكهربي.

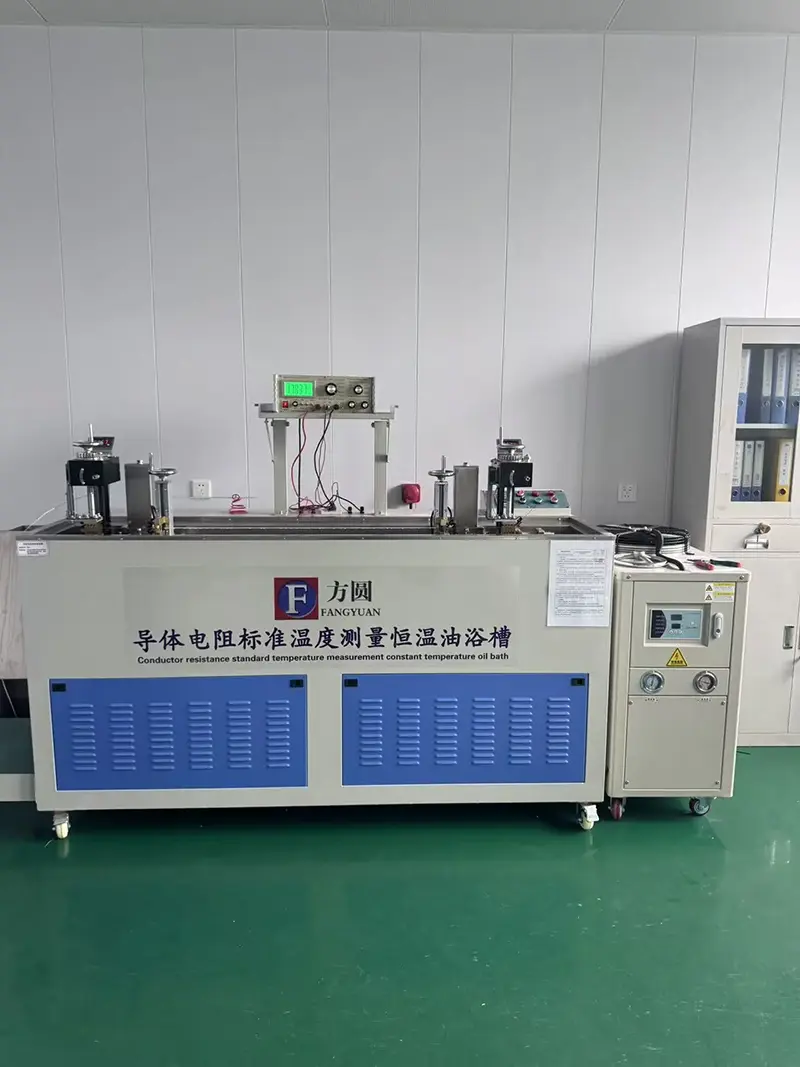

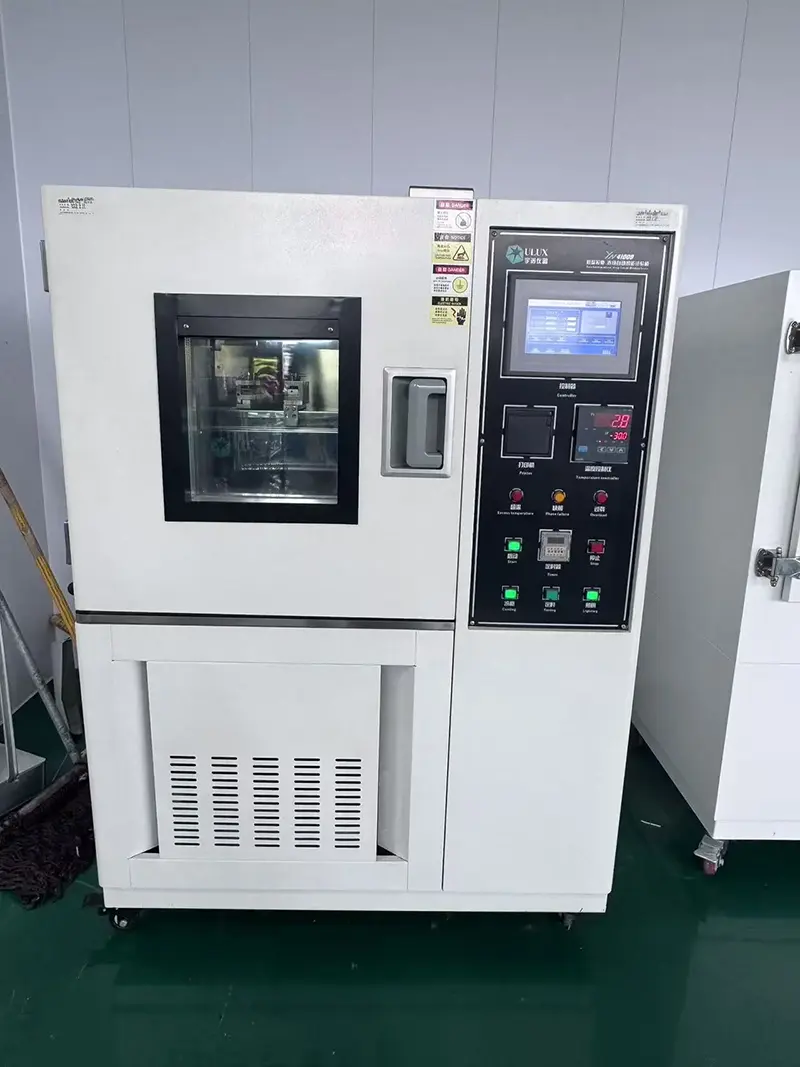

تحتفظ Qiancheng بسجلات الإنتاج والاختبار لمنتجات الكابلات، مع الفحص الذي يغطي المتطلبات الكهربائية والأبعاد ذات الصلة وفقًا للمواصفات المحددة. اعتمادًا على الطلب، يمكن أن تتضمن وثائق الفحص مقاومة الموصل، والاختبارات المتعلقة بالعزل، ونتائج تحمل الجهد، وسجلات الاختبار المحددة الأخرى. يدعم تحديد الدفعة إمكانية التتبع بين الكابل النهائي ووثائق الإنتاج الخاصة به.
|
منطقة المقطع العرضي للموصل الاسمي (مم²) |
سمك العزل (مم) |
سمك الغمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة التيار المستمر لموصل النحاس (Ω/km) |
مقاومة التيار المستمر للموصل (Ω/km) |
اختبار الجهد (كيلو فولت / 5 دقائق) |
سعة النحاس في الهواء (A) |
سعة آل في الهواء (A) |
سعة النحاس في التربة المدفونة مباشرة (A) |
سعة آل في التربة المدفونة مباشرة (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
.727.727.524 |
.201.20 ≥0.868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
.30.387 ≥0.268 |
.60.641 ≥0.443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
.193.0.153 |
.320.320.253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
.124.0.0991 |
.206.206.164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
.0.0754 ≥0.0601 |
.125.125.100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
.0.0470 ≥0.0366 |
.0.0778 ≥0.0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
.0283.0221 |
.0.0469 ≥0.0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
.0.0176.0.727 |
.0.0291 ≥1.20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
.50.524 ≥0.387 |
.80.868 ≥0.641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
.268.268.193 |
.40.443 ≥0.320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
.153.153.124 |
.253.253.206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
.0.0991 ≥0.0754 |
.164.164.125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
.0.0601 ≥0.0470 |
.100.100.0.0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
يتطلب اختيار الكابلات ذات الجهد المتوسط الاهتمام بحالة العزل والتحكم في المجال الكهربائي ومتطلبات الاختبار الكهربائي المطبقة على المشروع. يعمل عزل XLPE ونظام التدريع المعدني معًا كجزء من هيكل عزل الكابل. بالنسبة للتركيبات في المناطق الرطبة أو المعرضة كيميائيًا، يجب أيضًا فحص مادة الغلاف والمقاومة البيئية بدلاً من الاعتماد على معدل الجهد الكهربي وحده.
بالنسبة لمرافق النقل بالسكك الحديدية، وأنفاق الخدمات تحت الأرض، والمستشفيات وغيرها من البنية التحتية المغلقة، قد تؤثر متطلبات الأداء ضد الحريق على اختيار بناء الغلاف. عندما يتم تحديد كابل منخفض الدخان خالٍ من الهالوجين، يجب تأكيد معايير اختبار الدخان واللهب وانبعاثات الغاز المطلوبة مع مواصفات المشروع قبل الطلب.
يجب مقارنة إصدارات النحاس والألومنيوم باستخدام المعلمات الكهربائية والتركيب الفعلية. تشمل العوامل المهمة مقاومة الموصل والتيار المسموح به وانخفاض الجهد ووزن الكابل وطول المسار وطريقة الإنهاء وتكلفة التثبيت. يجب استخدام قيم التيار في الجدول الفني مع ظروف التمديد الفعلية للمشروع لأن التيار المسموح به يعتمد على التركيب والعوامل البيئية.
بالنسبة لمشتريات المشروع، يجب أن تتطابق مواصفات العينة مع مواصفات الإنتاج النهائية في مادة الموصل ومنطقة المقطع العرضي والتكوين الأساسي والعزل والغمد والجهد المقدر. توفر سجلات فحص الدُفعات مرجعًا عمليًا لفحص المنتجات النهائية مقابل المتطلبات الفنية المتفق عليها قبل الشحن.
بالنسبة للمشاريع الخارجية، يجب تحديد المستندات الفنية المطلوبة قبل الإنتاج. اعتمادًا على متطلبات العقد والوجهة، قد تتضمن حزمة المستندات مواصفات المنتج وتقارير الاختبار وسجلات الفحص والشهادات التي يطلبها المشروع أو اللوائح المعمول بها. يمكن إعداد الوثائق الصينية والإنجليزية حيثما يتطلب الأمر ذلك.
يمكن تركيب كابل الطاقة المعزول Qiancheng 8.7/15kV XLPE على حوامل الكابلات، في أنفاق الكابلات، وخنادق الكابلات والقنوات وفقًا للبناء المحدد. يمكن اعتبار الدفن المباشر حيث تكون التربة والظروف الميكانيكية مناسبة؛ يتم استخدام البناء المدرع بشكل عام عند الحاجة إلى حماية ميكانيكية إضافية.
أثناء التثبيت، يجب الحفاظ على الحد الأدنى لنصف قطر الانحناء المحدد ويجب حماية الكابل من الحواف الحادة وقوى السحب المفرطة. عندما تكون درجة الحرارة المحيطة أقل من 0 درجة مئوية، فإن متطلبات التثبيت الموردة تتطلب التسخين المسبق للكابل فوق 5 درجة مئوية قبل التمديد. لا ينبغي تركيب كابلات التيار المتردد أحادية النواة بشكل منفصل في القنوات الفولاذية لأن تسخين التيار الدوامي المستحث يمكن أن يؤثر على تشغيل الكابل.
وتشمل التطبيقات الشائعة توزيع الطاقة ذات الجهد المتوسط داخل المناجم والمصانع الكيماوية والمرافق الصناعية الكبيرة. يجب اختيار البناء النهائي وفقًا للحمل وطريق التثبيت والتعرض البيئي والمستوى المطلوب من الحماية الميكانيكية.
قد تتطلب شبكات التوزيع ذات الجهد المتوسط في مرافق النقل بالسكك الحديدية وأنفاق الخدمات تحت الأرض اعتبارات إضافية تتعلق بأداء الحرائق. عندما تتطلب مواصفات المشروع تقليل الدخان والمواد الخالية من الهالوجين، يمكن تحديد هيكل الغلاف المقابل.
يمكن تطبيق الكابل على دوائر توزيع ونقل الجهد المتوسط المرتبطة بالمحطات الفرعية الجديدة وتجديد الشبكات وتوزيع الطاقة الإقليمية. يجب أن يتطابق حجم الموصل وطريقة التثبيت مع ظروف الحمل والطريق المحسوبة.
قد تستخدم المستشفيات والمجمعات التجارية والمباني الكبيرة الأخرى أنظمة الكابلات ذات الجهد المتوسط لتوزيع الطاقة الداخلية أو الواردة. ينبغي النظر في الأداء ضد الحرائق، ومساحة التوجيه، والحماية الميكانيكية، والوصول إلى الصيانة معًا عند تحديد بناء الكابل.
ج: يشكل درع الشريط النحاسي جزءًا من نظام التحكم في المجال الكهربائي والتأريض. تعطي المواصفات المرفقة معدل حماية للدرع يبلغ ≥25%، في حين يمكن استخدام اختبارات التفريغ الجزئي وتحمل الجهد للتحقق من الحالة الكهربائية للكابل النهائي وفقًا للمتطلبات المعمول بها.
ج: يتمتع XLPE بخصائص كهربائية وحرارية تجعله مستخدمًا على نطاق واسع في كابلات الطاقة ذات الجهد المتوسط، بما في ذلك فقدان العزل الكهربائي المنخفض ومقاومة شيخوخة شجرة الماء. يجب تقييم أداء العزل الفعلي جنبًا إلى جنب مع بناء الكابل ونتائج الاختبار وظروف التثبيت.
ج: يمكن اعتبار ذلك حيث تركز مواصفات المشروع بشكل خاص على توليد الدخان أو محتوى الهالوجين أو منتجات الاحتراق المسببة للتآكل. وهذا أمر شائع في البنية التحتية المغلقة أو المزدحمة. ينبغي تأكيد معيار أداء الحرائق المطبق ووثائق الاختبار المطلوبة قبل الطلب.
ج: يمكن أخذ ذلك في الاعتبار بالنسبة لهذه البيئات عندما يتطابق هيكل الغلاف والكابل المحدد مع الظروف الفعلية. يجب مراجعة الرطوبة والتعرض الكيميائي ودرجة الحرارة وظروف التربة والأحمال الميكانيكية أثناء الاختيار. إن وجود عزل XLPE وحده لا يحدد ما إذا كان الكابل مناسبًا لكل بيئة صناعية.
ج: يتم أخذ البناء المدرع بشكل عام في الاعتبار عندما يتعرض الكابل لقوى ميكانيكية إضافية، خاصة في التركيبات المدفونة مباشرة. بالنسبة لحوامل الكابلات والأنفاق والخنادق المحمية، قد يكون البناء غير المدرع مناسبًا عندما توفر ظروف التثبيت حماية ميكانيكية كافية.
ج: يغطي الجدول الفني المتوفر تكوينات متعددة أحادية النواة وثلاثية النواة بأحجام مختلفة من موصلات النحاس والألومنيوم. يجب التأكد من مادة الموصل المطلوبة ومنطقة المقطع العرضي وعدد النوى وطول الكابل مقابل حساب حمل المشروع وطريقة التثبيت.
ج: يجب مقارنة النحاس والألمنيوم وفقًا لقدرة حمل التيار، ومقاومة الموصل، وانخفاض الجهد، ووزن الكابل، وطول المسار، ومتطلبات الإنهاء وظروف التثبيت. التقييمات الحالية في الجدول هي قيم مرجعية لشروط التثبيت المذكورة ولا ينبغي معاملتها كقيم عالمية لكل مشروع.
ج: تحقق من بنية الكابل، ومتطلبات الدروع، وظروف التربة، ومسار الدفن، والحماية الميكانيكية، ونصف قطر الانحناء ودرجة حرارة التثبيت المطبقة. يجب إزالة الأشياء الحادة من مسار الكابل، ويجب أن يتبع التثبيت إجراءات المعالجة والاختبار المحددة للمشروع. بالنسبة لكابلات التيار المتردد أحادية النواة، يجب أيضًا مراجعة الترتيب داخل القنوات المعدنية لتجنب التسخين المفرط.
عند طلب عرض أسعار، قم بتوفير الجهد المقنن، والمواد الموصلة، ومنطقة المقطع العرضي، والتكوين الأساسي، وطول الكابل، وطريقة التثبيت، وبيئة التطبيق. تسمح هذه المعلومات بفحص بناء الكابل والوثائق الفنية مقابل متطلبات المشروع الفعلية.
