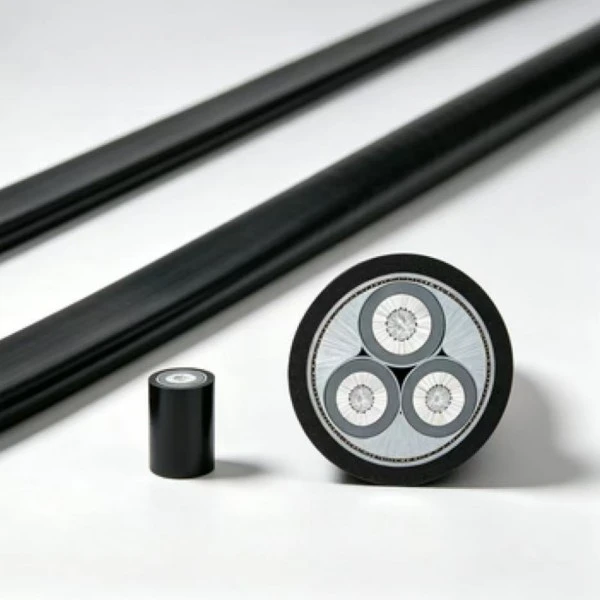

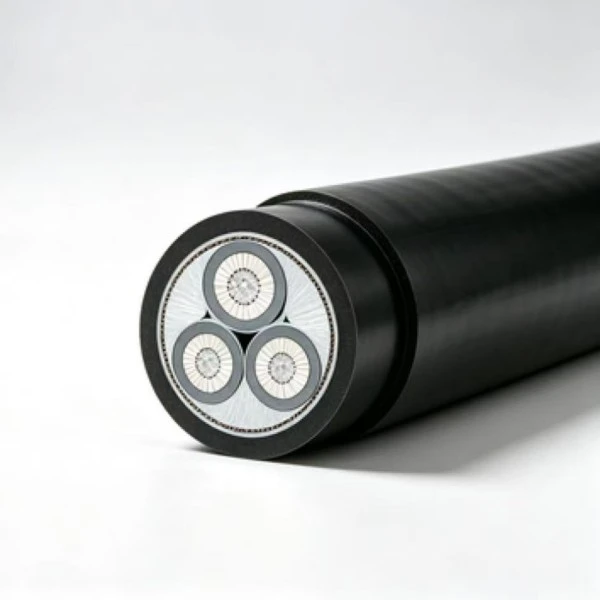

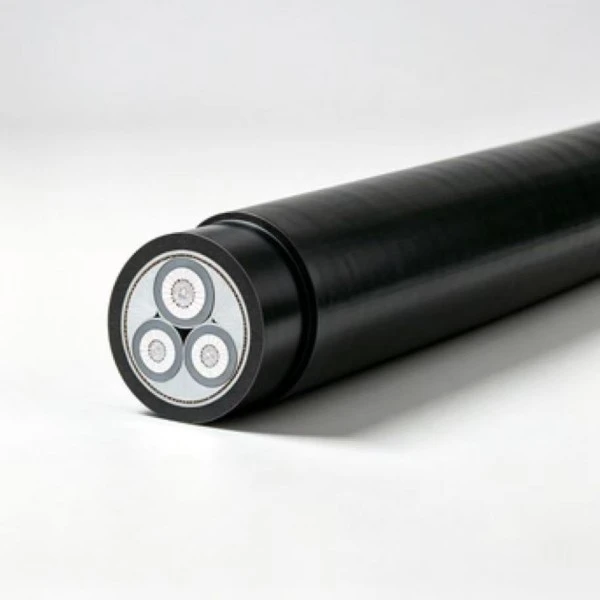

يستخدم كابل الطاقة ذو الجهد المنخفض XLPE المصنوع من الألومنيوم موصلات الألومنيوم مع عزل XLPE لتوزيع الطاقة ذات الجهد المنخفض 0.6/1 كيلو فولت. يقلل موصل الألومنيوم من وزن الكابل مقارنة بالهيكل النحاسي، بينما يوفر XLPE عزلًا كهربائيًا مستقرًا عند درجة حرارة التشغيل المحددة. يمكن تكوين الكابل للتركيبات الثابتة في المصانع وأنظمة التوزيع الخارجية وخنادق الكابلات والتطبيقات الأخرى حيث تتوافق ظروف التمديد مع مواصفات المنتج.
|
المقطع العرضي الاسمي (مم²) |
سمك العزل (مم) |
سمك غمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة موصل العاصمة (Ω/كم) آل |
اختبار الجهد (كيلو فولت/5 دقيقة) |
السعة في الهواء (أ) (أ)-آل |
السعة في التربة المدفونة مباشرة (A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
.12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.47.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
.64.61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
.03.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
.91.91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
.21.20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
.80.868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
.60.641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
.40.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.30.320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
.20.253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
.20.206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
.10.164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
.100.100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
.0.0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
.00.0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
.030.0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
|
درجة الجهد يو / يو (كيلو فولت) |
متطلبات |
|
3.6/6،6/6 |
التفريغ الجزئي ≥ 10 pC عند 1.73U₀ |
|
8.7/10、12/20 |
التفريغ الجزئي ≥ 10 pC عند 1.73U₀ |
|
18/30،21/35 |
التفريغ الجزئي ≥ 10 pC عند 1.73U₀ |
|
26/35 |
التفريغ الجزئي ≥ 10 pC عند 1.73U₀ |
بالنسبة للكابلات أحادية المركز، يبلغ نصف قطر الانحناء المسموح به \(20\times(d+D)\pm5\%\).
بالنسبة للكابلات متعددة النواة، يبلغ نصف قطر الانحناء المسموح به \(15\times(d+D)\pm5\%\).
D = القطر الخارجي الفعلي للكابل (مم)
د = القطر الفعلي للموصل (مم)
التسخين المسبق إلزامي عند الوضع تحت درجة حرارة 0 درجة مئوية. يجب التعامل مع الكابل وتركيبه وفقًا لإجراءات التمديد ذات درجة الحرارة المنخفضة المطبقة لتقليل مخاطر التلف الميكانيكي للعزل أو الغلاف.
لا يوجد أي قيود على فرق الارتفاع العمودي وفقًا للمعلومات الفنية المقدمة. لا يزال يتعين أخذ طريقة التثبيت وترتيب التثبيت ووزن الكابل في الاعتبار عند التخطيط للمسارات الرأسية.
|
درجة حرارة الهواء |
||||||||||||||||
|
درجة حرارة التشغيل (°C) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
درجة حرارة التربة |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
يمكن استخدام كابل الطاقة ذو الجهد المنخفض XLPE المصنوع من الألومنيوم للتوزيع الثابت للجهد المنخفض داخل ورش المصانع والمستودعات والمباني الصناعية الأخرى. يتضمن التوجيه النموذجي حوامل الكابلات وأنظمة الكابلات المثبتة على الحائط. عند اختيار حجم الموصل، يجب فحص الحمل المتصل وترتيب التثبيت ودرجة الحرارة المحيطة وانخفاض الجهد المطلوب معًا.
بالنسبة للتركيبات الثابتة الخارجية، يمكن توجيه الكابل على طول الهياكل المناسبة أو أعمدة الكهرباء أو أنظمة الدعم الأخرى حيثما تسمح بذلك مواصفات المشروع. يوفر الغلاف الحماية للتعرض العادي في الهواء الطلق، في حين يجب مراعاة ضوء الشمس على المدى الطويل وتغيرات درجات الحرارة والرطوبة والتحميل الميكانيكي أثناء التثبيت.
توفر خنادق الكابلات وأنفاق المرافق طرقًا مشتركة لدوائر توزيع الطاقة الثابتة. يجب أن يسمح التثبيت بتبديد الحرارة بشكل كافٍ وتوفير الدعم والحماية المناسبين. في المنشآت المغلقة أو المجمعة، يجب مراعاة عوامل تصحيح السعة والظروف المحيطة الفعلية بدلاً من تطبيق التيار المقنن بالهواء مباشرة.
يمكن النظر في الدفن المباشر حيث يتوافق بناء الكابلات وظروف التربة والحماية الميكانيكية مع متطلبات المشروع. يجب مراجعة عمق الدفن والصرف والتحميل الخارجي وإمكانية الحفر في المستقبل قبل التثبيت. قد تكون هناك حاجة إلى تدابير وقائية في التربة المسببة للتآكل أو المواقع المعرضة لقوى ميكانيكية كبيرة.
يمكن اعتبار الكابل مناسبًا لتوزيع الجهد المنخفض الثابت في تجديد شبكة الطاقة الريفية وأعمال البنية التحتية المماثلة. تعمل موصلات الألومنيوم على تقليل وزن الكابل، وهو ما يمكن أن يكون مفيدًا عندما تتطلب مسارات الكابلات الطويلة أعمال نقل وتركيب كبيرة. يجب أن يتبع حجم الموصل الحمل المتوقع وطول المسار ومتطلبات انخفاض الجهد وظروف التثبيت.
ج: الجهد المقنن هو 0.6/1 كيلو فولت للتوزيع العام للطاقة ذات الجهد المنخفض. اعتمادًا على ظروف البناء والمشروع، يمكن أن تشمل طرق التثبيت التوجيه العلوي الخارجي وخنادق الكابلات وبعض التطبيقات المدفونة مباشرة. يجب أن يأخذ الاستخدام الخارجي في الاعتبار ضوء الشمس والمطر ودرجة الحرارة والحماية الميكانيكية وخصائص الغلاف المحددة.
ج: بالنسبة للكابلات أحادية المركز، متطلبات الانحناء المحددة هي \(20\times(d+D)\pm5\%\)، في حين أن متطلبات الكابلات متعددة المراكز هي \(15\times(d+D)\pm5\%\). التسخين المسبق مطلوب عندما تكون درجة الحرارة المحيطة أقل من 0 درجة مئوية. لا ينبغي ثني الكابل أو سحبه بالقوة عند درجات حرارة منخفضة لأن PVC أو مواد الغلاف البوليمرية الأخرى يمكن أن تصبح أقل مرونة.
ج: يغطي الجدول الفني المرفق المقاطع العرضية الاسمية من 1.5 مم² إلى 1000 مم². يعتمد التوفر على المواصفات المطلوبة وجدول الإنتاج. يمكن مناقشة متطلبات القطع حسب الطول وعلامات الكابلات لأوامر المشروع، مع تأكيد الكمية وحجم الموصل وتاريخ التسليم المطلوب قبل الإنتاج.
ج: يتمتع الألومنيوم بكثافة أقل من النحاس، مما يقلل من وزن الكابل ويجعل النقل والمناولة أسهل للعديد من التركيبات. تتمتع مادة الموصل أيضًا بتكلفة مواد أقل في العديد من التطبيقات. ومع ذلك، لا ينبغي أن يعتمد اختيار الموصل على سعر المادة وحده؛ يجب التحقق من سعة حمل التيار، وانخفاض الجهد، وطول المسار، وطريقة الاتصال، وظروف التثبيت.
ج: يمكن توفير سجلات فحص المصنع ذات الصلة ووثائق الاختبار الكهربائي وفقًا لمواصفات المنتج ومتطلبات الطلب. يمكن إعداد وثائق باللغة الإنجليزية عند الحاجة لمراجعة المشاريع الخارجية أو الوثائق الجمركية. يجب تأكيد الشهادات الدقيقة وتقارير الاختبار وتنسيق المستندات وفقًا لسوق الوجهة ومتطلبات قبول المشروع.
ج: يجب أن يتم الدفن المباشر فقط عندما تتوافق ظروف بناء الكابل والموقع مع المتطلبات المعمول بها. يمكن وضع الأكمام أو القنوات الواقية في الاعتبار عندما يتعرض الكابل لتآكل التربة القوي أو الرطوبة العالية أو تحميل المركبات أو نشاط الحفر أو المخاطر الميكانيكية الأخرى. وينبغي أيضًا تضمين عمق الدفن والصرف المناسب في خطة التثبيت.
ج: تعتمد المهلة الزمنية على المقطع العرضي للموصل، وبناء الكابل، وكمية الطلب، والقدرة الإنتاجية، ومتطلبات التعبئة والتغليف والوثائق. قد تحتوي المواصفات القياسية على جداول إنتاج أقصر عند توفر المواد والقدرة. يجب تأكيد الطلبات المخصصة أو كبيرة الحجم مع المصنع مسبقًا حتى يمكن تنسيق الإنتاج والشحن مع الجدول الزمني للمشروع.
A: Allowable current changes with ambient temperature because heat dissipation conditions change as the surrounding temperature rises or falls. ولذلك ينبغي أخذ معاملات التصحيح الواردة في الجدول الفني بعين الاعتبار عند اختيار حجم الموصل وطريقة التثبيت. Cable grouping, ventilation, soil temperature and burial conditions can also affect the actual allowable current.
بالنسبة للاستفسارات الخاصة بالمشروع، يجب توفير الجهد المطلوب والمقطع العرضي للموصل وطول الكابل وطريقة التثبيت والظروف المحيطة والكمية بحيث يمكن تأكيد المواصفات المناسبة والوثائق الفنية.
