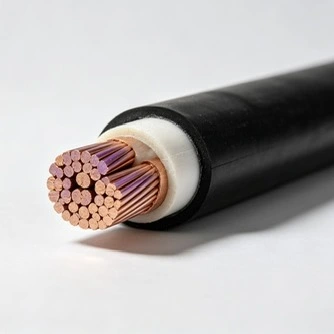

كابل الطاقة المعزول XLPE 21/35 كيلو فولت من Qiancheng يلبي متطلبات تركيب خطوط النقل الرئيسية ذات الجهد العالي مثل تجديد شبكة الطاقة الحضرية ونقل الطاقة لمحطات التعدين الصناعية الفرعية.
Qiancheng كابل الطاقة المعزول XLPE بقوة 21/35 كيلو فولت. إنه يتوافق مع المعايير المزدوجة GB/T 12706 وIEC 60840. مع الجهد الكهربي المقدر 21/35kV، فهو بمثابة كابل نقل طاقة رئيسي بجهد متوسط وعالي.

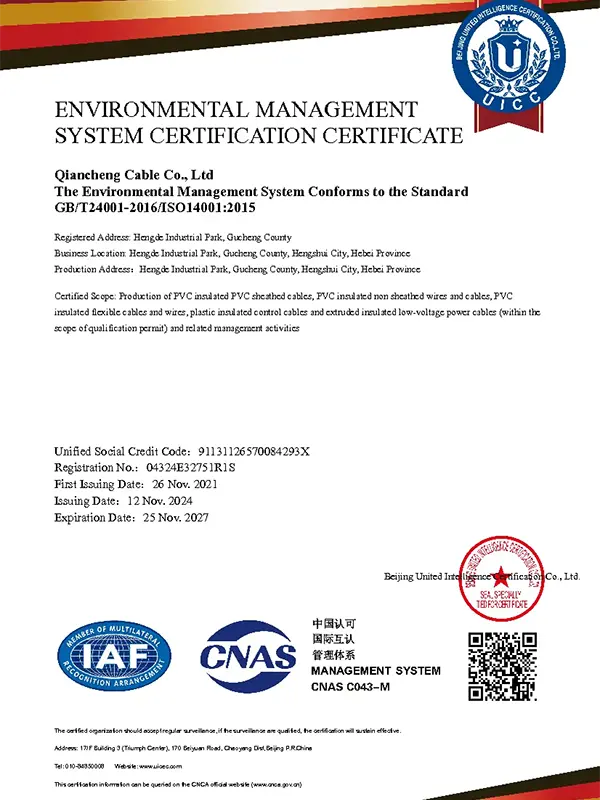

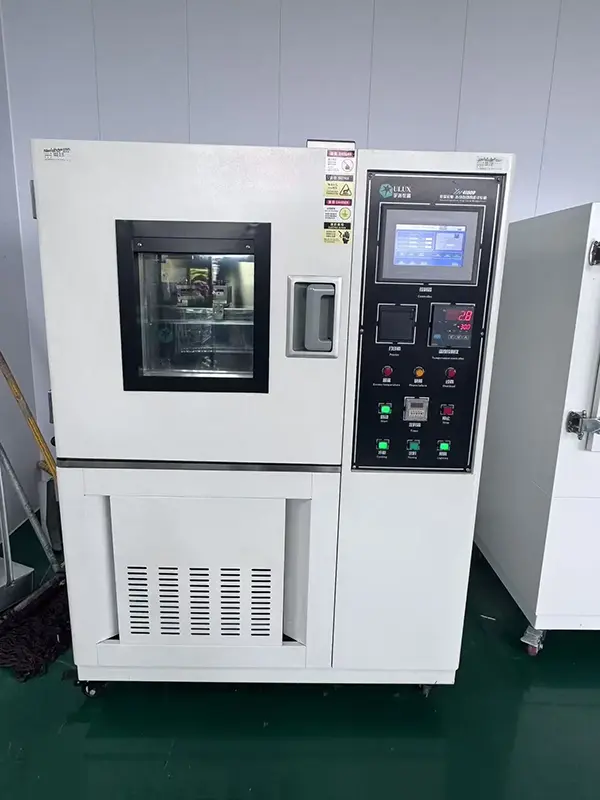

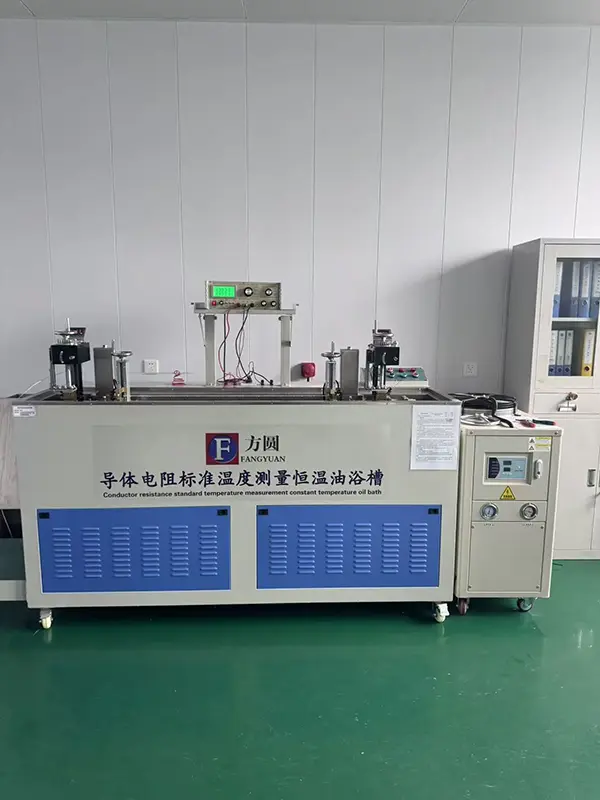

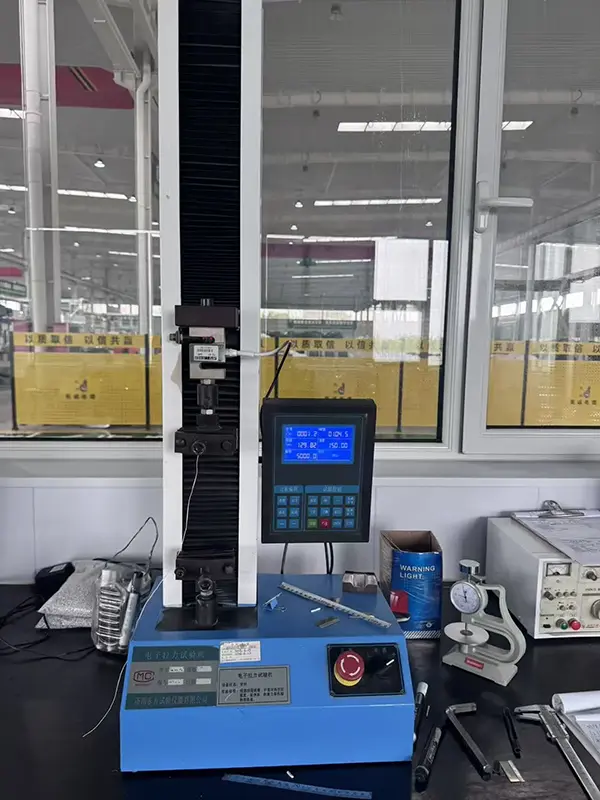

يتمتع مصنعنا بخبرة 20 عامًا في تصنيع الكابلات. وهي مجهزة بمختبر اختبار معتمد من CNAS. يمكن التحقق من المؤهلات الكاملة على الموقع الرسمي. تأتي كل مجموعة من الكابلات مصحوبة بتقارير فحص الجودة وشهادات المصنع، ويمكن تتبع جميع وثائق التأهيل للتحقق منها.
تم توريد أكثر من 800000 متر من كابل الطاقة المعزول XLPE بقوة 21/35 كيلو فولت من Qiancheng لتوسيع المحطات الفرعية وتجديد إمدادات الطاقة ذات الجهد العالي في مناطق التعدين ومشاريع توزيع الطاقة الشاملة للمجمعات الصناعية في منطقة شاندونغ. أثبتت اختبارات التشغيل الميداني عدم وجود تقادم أو انهيار للعزل بعد عملية التحميل الكامل المستمرة لمدة 3 سنوات.
|
منطقة المقطع العرضي للموصل الاسمي (مم²) |
سمك العزل (مم) |
سمك الغمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة التيار المستمر النحاس (Ω/كم) |
مقاومة التيار المستمر (Ω/كم) |
اختبار الجهد (كيلو فولت / 5 دقائق) |
سعة النحاس في الهواء (A) |
Ampacity-Al في الهواء (A) |
سعة النحاس في التربة المدفونة مباشرة (A) |
Ampacity-Al في التربة المدفونة مباشرة (A) |
|
1 × 50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1 × 70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1 × 120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1 × 150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1 × 185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1 × 240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1 × 300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1 × 400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1 × 500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1 × 630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1 × 800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1 × 1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
موصل نحاسي مضغوط عالي النقاء وخالي من الأكسجين. يتم الاحتفاظ بمقاومة التيار المستمر المقاسة للموصل بشكل صارم ضمن الحدود القياسية الوطنية، وتتميز بفقد توصيل منخفض. ارتفاع درجة الحرارة المقاسة تحت حمل التيار الثقيل ≥65K.
يتم تصنيعها من خلال عملية البثق الثلاثي المشترك المتكامل. سمك العزل موحد بدون فجوات هوائية. يمكن أن يتحمل بشكل ثابت اختبار جهد تردد الطاقة 42 كيلو فولت لمدة ساعة واحدة دون أي عطل. إنه بمثابة الهيكل الأساسي لتحمل الضغط لكابل الطاقة المعزول XLPE بقوة 21/35 كيلو فولت من Qiancheng.
هيكل مشترك للدرع الداخلي شبه الموصل والدرع الخارجي شبه الموصل، الذي يعادل توزيع المجال الكهربائي ويمنع تلف العزل الناجم عن تركيز المجال الكهربائي المحلي.
تقاوم الدروع المصنوعة من الشريط الفولاذي قوة السحق والأضرار الناجمة عن الحفر تحت الأرض. يوفر الغلاف الخارجي HDPE مقاومة للتآكل الحمضي القلوي ومقاومة الشيخوخة للأشعة فوق البنفسجية، وهو مناسب لسيناريوهات التمديد المتعددة: الدفن المباشر، وتركيب القناة، وتوجيه علبة الكابلات.
مادة XLPE المترابطة لديها فئة مقاومة لدرجة الحرارة تصل إلى 90 درجة مئوية. يمكنها تحمل الحمل الزائد على المدى القصير عند 250 درجة مئوية لمدة 5 ثوانٍ دون ذوبان. بالكاد يتحلل العزل في ظل نقل الأحمال الثقيلة على المدى الطويل، مما يقلل من تكرار صيانة خطأ الخط.
إجراءات الاختبار بدءًا من فحص المواد النحاسية الواردة وحتى تسليم الكابلات النهائية. يتم تسجيل بيانات الاختبار الرئيسية بما في ذلك تحمل الجهد والتفريغ الجزئي والشيخوخة الحرارية في النظام. يمكن للمشترين الوصول إلى جميع بيانات الاختبار الأصلية عبر أرقام الدُفعات.
الأداء يحقق الموصل ذو الشكل المدمج معامل تعبئة أعلى من 92%. بالمقارنة مع الكابلات العادية غير المحكمة، ينخفض انخفاض جهد الخط بحوالي 7% في القياس الفعلي، مما يوفر فقدان استهلاك الطاقة أثناء تشغيل شبكة الطاقة على المدى الطويل.
خيارات كابلات الطاقة المعزولة Qiancheng 21/35 كيلو فولت XLPE القابلة للتخصيص: غمد منخفض الدخان خالٍ من الهالوجين LSZH، نوع مثبطات اللهب من الفئة A ونوع مقاوم للحريق، يتكيف مع ظروف العمل الخاصة للحماية من الحرائق مثل الأنفاق وغرف توزيع الطاقة المغلقة.
ضع وسادة من الرمل الناعم على قاع الخندق قبل وضعه. عمق دفن الكابلات المدرعة ≥0.8 م. تجنب المناطق المعرضة لتدحرج المركبات الثقيلة. وضع علامات كاملة على المسار بعد البناء لمنع قطع الكابلات عن طريق الحفر اللاحق.
بالنسبة لكابل الطاقة المعزول Qiancheng 21/35kV XLPE، يجب ألا يقل نصف قطر الانحناء عن 15 مرة من القطر الخارجي للكابل. احتفظ بفجوات تبديد الحرارة لترتيب الكابلات المتعددة لتجنب ارتفاع درجة الحرارة الناتج عن التراص الكثيف.
تجنب الغمر لفترة طويلة في مياه الصرف الصحي شديدة التآكل والتعرض الخارجي غير المحمي لأشعة الشمس الشديدة. قم بتسخين الكابلات مسبقًا قبل وضعها في درجات حرارة أقل من 0 درجة مئوية لمنع التشقق الهش للغلاف الخارجي.
يجب إجراء إعادة اختبار تحمل الجهد لتردد الطاقة بعد الانتهاء من التمديد. لا يُسمح بتشغيل الطاقة إلا بعد اجتياز الاختبارات. يمكن إرسال الفنيين المحترفين لدينا لتقديم إرشادات القبول في الموقع.
ج: بالمقارنة مع الموصل التقليدي الذي تقطعت به السبل بشكل فضفاض، فإن البناء المضغوط يمكن أن يقلل من فجوات الموصل ويدعم مقاومة كهربائية أقل. كما أنه يساعد في إدارة ارتفاع درجة الحرارة في ظل التحميل عالي التيار، وهو أمر مفيد لتطبيقات نقل الطاقة على المدى الطويل.
ج: درجة حرارة التشغيل طويلة المدى لعزل XLPE هي 90 درجة مئوية. في ظل ظروف الدائرة القصيرة أو التحميل الزائد لفترة قصيرة، يمكن للعزل أن يتحمل درجات حرارة تصل إلى 250 درجة مئوية لفترة قصيرة محددة. يجب أن تتبع حدود التشغيل الفعلية معايير الكابلات وشروط التثبيت المعمول بها.
ج: تساعد الطبقات شبه الموصلة الداخلية والخارجية على التحكم في توزيع المجال الكهربائي حول المادة العازلة. من خلال تقليل تركيز المجال الكهربائي الموضعي في واجهات الموصل والعزل، يدعم نظام التدريع أداء العزل المستقر أثناء التشغيل عالي الجهد.
ج: يفضل بشكل عام البناء المدرع حيث يتطلب الدفن المباشر حماية ميكانيكية إضافية. يمكن توفير وسادة رملية مناسبة في قاع الخندق، ويجب أن يتوافق عمق الدفن مع مواصفات المشروع المطبقة. يجب أيضًا تحديد مسارات الكابلات بشكل واضح بعد التثبيت، خاصة في المناطق التي قد تحدث فيها أعمال حفر أو حركة مرور للمركبات لاحقًا.
ج: يجب ألا يقل الحد الأدنى لنصف قطر الانحناء للكابل الواحد عن 15 مرة قطره الخارجي ما لم تنص المواصفات المعمول بها على خلاف ذلك. عند تركيب عدة كابلات بالتوازي، يجب الحفاظ على مسافات كافية لتبديد الحرارة. وينبغي تجنب التراص المفرط لمنع ارتفاع درجة الحرارة غير الضرورية.
ج: يجب تجنب التعرض طويل الأمد لمياه الصرف الصحي شديدة التآكل والظروف الخارجية غير المحمية مع ضوء الشمس الشديد ما لم يتم التحقق من بناء الكابل المحدد لهذه البيئات. للتركيب في درجات حرارة محيطة أقل من 0 درجة مئوية، يجب اتخاذ تدابير التسخين المسبق المناسبة لتقليل خطر تلف الغمد الهش.
ج: بعد التثبيت، يجب إكمال الفحص الكهربائي المطلوب واختبار تحمل جهد تردد الطاقة وفقًا للمعايير المطبقة ومتطلبات المشروع. يجب أن يتم تنشيط الدائرة فقط بعد اجتياز الاختبارات المطلوبة وقبول التثبيت. يمكن تقديم المساعدة الفنية لمتطلبات القبول الخاصة بالمشروع.
