كابل الطاقة منخفض الجهد النحاسي PVC عبارة عن بناء كابل طاقة منخفض الجهد باستخدام موصلات نحاسية مع عزل PVC. تقوم Qiancheng بتصنيع هذا النوع من الكابلات بأحجام وتكوينات موصلات مختلفة لتوزيع الطاقة في المباني، وتوصيل المعدات وغيرها من الدوائر الثابتة ذات الجهد المنخفض. يجب التأكد من المقطع العرضي للموصل المطلوب وطريقة التثبيت وطول الكابل وبيئة التشغيل قبل الإنتاج.
يمكن لشركة Qiancheng ترتيب الإنتاج وفقًا للمقطع العرضي للموصل المطلوب، طول الكابل، الكمية وبناء الكابل. تغطي أحجام الموصلات الشائعة التطبيقات بدءًا من الدوائر الفرعية الصغيرة وحتى توزيع الجهد المنخفض للتيار العالي. بالنسبة لأوامر المشروع، يمكن تأكيد المواصفات والتعبئة ووضع علامات على الغلاف ومتطلبات التسليم قبل الإنتاج.
يمكن اختيار المواصفات المتوفرة وفقًا لحجم الموصل المطلوب وظروف التثبيت. يمكن مناقشة تحديد العرض والغلاف حسب الطول للمشاريع التي تتطلب أطوال كابلات محددة أو معلومات تعريفية.
يمكن فحص الكابلات النهائية للتأكد من مقاومة الموصل، وحالة العزل، واتساق الأبعاد والمتطلبات الأخرى المطبقة. يمكن توفير سجلات الفحص والوثائق الفنية وفقًا لمواصفات المنتج ومتطلبات المشروع.

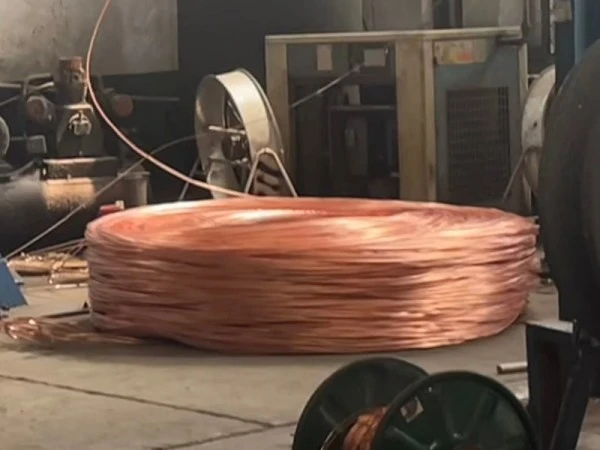

يغطي التحكم في الإنتاج معالجة الموصلات، وقذف العزل PVC وفحص الكابلات النهائية. يتم فحص الأبعاد الرئيسية مثل قطر الموصل وسمك العزل والقطر الخارجي النهائي وفقًا للمتطلبات الفنية المطبقة للحفاظ على الاتساق بين دفعات الإنتاج.
يجب أن يتطابق حجم الموصل وبنيته مع الحمل المتوقع ومستوى الجهد وطريقة التمديد ودرجة الحرارة المحيطة والظروف الميكانيكية. قد تتطلب الأسلاك الداخلية الثابتة وقنوات الكابلات وتوصيلات المعدات وغيرها من التطبيقات ذات الجهد المنخفض مواصفات مختلفة حتى عندما يكون الجهد الاسمي هو نفسه.
|
القسم الاسمي (مم²) |
الحد الأدنى لعدد أسلاك الموصل |
القطر الخارجي للموصل (مم) |
السماكة الاسمية للعزل PVC/مم |
القطر الخارجي التقريبي للعزل/مم |
أقصى مقاومة للموصل عند 20 درجة مئوية (Ω/كم) النحاس |
|
1.5 |
1 |
1.36 ± 0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (ب) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (ب) |
7 |
2.01 ± 0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
1.0 |
4.4 |
4.61 |
|
4 (ب) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
1.0 |
4.9 |
3.08 |
|
6 (ب) |
7 |
3.09 ± 0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
توفر الموصلات النحاسية مسار حمل التيار، بينما يفصل العزل PVC الموصل عن البيئة المحيطة. تعتمد سعة حمل التيار الفعلية ودرجة حرارة التشغيل المسموح بها على حجم الموصل وطريقة التثبيت والظروف المحيطة ومواصفات الكابل المطبقة.
يمكن أن توفر مركبات PVC خصائص مثبطة للهب اعتمادًا على تركيبة المادة المحددة ومعيار المنتج المطبق. عندما يحدد المشروع تصنيفًا معينًا لمثبطات اللهب، يجب تأكيد الدرجة المطلوبة وفقًا للوثائق الفنية للكابل بدلاً من افتراضها من مادة PVC وحدها.
يوفر العزل والغمد PVC الحماية ضد التعامل العادي والتعرض البيئي الذي يحدث أثناء التثبيت المناسب. أثناء البناء، يجب أن يظل الكابل محميًا من قوة السحب المفرطة والحواف الحادة والسحق والانحناء خارج الحدود المحددة.
يمكن اعتبار الكابل مناسبًا للتركيبات ذات الجهد المنخفض الداخلية والخارجية الشائعة عندما يتوافق البناء PVC المحدد مع الظروف البيئية. يجب تقييم الرطوبة ودرجة الحرارة وأشعة الشمس والتعرض الكيميائي والتحميل الميكانيكي للتركيبات خارج ظروف توصيل الأسلاك العادية للمبنى.
يعد الحجم الصحيح للموصل وحماية الدائرة وطريقة التثبيت أمرًا مهمًا للتشغيل الآمن. يجب أن يأخذ اختيار الكابل في الاعتبار تيار الحمل المتوقع، وانخفاض الجهد، ودرجة الحرارة المحيطة، وظروف التجميع وطريقة التثبيت المسموح بها. يجب أن يتبع التثبيت المخفي أيضًا الكود الكهربائي المحلي المعمول به.
يمكن تخصيص كابل الطاقة النحاسي PVC ذو الجهد المنخفض للدوائر ذات الجهد المنخفض في المنازل والشقق والمباني الأخرى، بما في ذلك دوائر الإضاءة والمقابس والدوائر الفرعية للمعدات. يجب التأكد من نوع القناة وحجم الموصل وظروف التثبيت وفقًا للتصميم الكهربائي.
تشمل التطبيقات النموذجية المحلات التجارية والمكاتب والفنادق والمدارس والمستشفيات والمباني التجارية أو العامة الأخرى التي تتطلب دوائر طاقة منخفضة الجهد. يجب أن تتوافق مواصفات الكابل مع حمل الدائرة وطريقة التوجيه والمتطلبات الكهربائية المحلية.
يمكن استخدام الكابل لدوائر الجهد المنخفض المؤقتة أو الدائمة المناسبة في مواقع البناء والمباني الجاهزة ومرافق الموقع. عندما تتعرض الكابلات للحركة المتكررة أو التأثير أو السحب، ينبغي النظر في إنشاء مخصص خصيصًا للخدمة المرنة بدلاً من ذلك.
قد تستخدم دوائر الجهد المنخفض في ورش العمل والمستودعات والمرافق اللوجستية وغيرها من البيئات الصناعية الخفيفة هذا النوع من الكابلات للإضاءة وتوصيل المعدات وتوزيع الطاقة. يجب مراجعة التعرض للغبار ودرجة الحرارة والزيت والمواد الكيميائية عند تحديد الغلاف المناسب وطريقة التثبيت.
يمكن أن تشمل التطبيقات المباني الريفية والمرافق الزراعية وإضاءة المزرعة وغيرها من البنية التحتية ذات الجهد المنخفض. تتطلب الأماكن الخارجية أو الرطبة الاهتمام بحماية الرطوبة والتعرض للأشعة فوق البنفسجية والحماية الميكانيكية وطريقة التثبيت المطبقة.
يمكن استخدام الكابل في دوائر مناسبة ذات جهد منخفض للإضاءة ومعدات المراقبة ودعم المرافق الكهربائية في المجتمعات وأماكن وقوف السيارات والحدائق والبيئات البلدية الأخرى. يجب أن تتوافق المواصفات المحددة مع التوجيه الفعلي والظروف البيئية.
بالنسبة للمشاريع الخارجية، يجب فحص بناء الكابلات وتوثيقها وفقًا للمعايير الكهربائية ومتطلبات الشهادات المطبقة في سوق الوجهة. يمكن تأكيد حجم الموصل وتقييم الجهد وخصائص العزل والغلاف والتعبئة ووضع العلامات ووثائق الاختبار قبل الشحن.
يمكن أيضًا اعتبار الكابل مناسبًا لتوصيلات المعدات ذات الجهد المنخفض والدوائر الفرعية والأنظمة الكهربائية الداعمة. قد تتطلب التطبيقات التي تتضمن حركة مستمرة أو إجهادًا ميكانيكيًا عاليًا أو درجة حرارة عالية أو متطلبات خاصة لأداء الحرائق إنشاء كابل مختلف.
ج: يجب اختيار المقطع العرضي للموصل وفقًا لتيار الحمل المتوقع وانخفاض الجهد المسموح به وطريقة التثبيت ودرجة الحرارة المحيطة وطول الدائرة. توفر القيم المدرجة في الجدول الفني أبعاد الموصل وبيانات المقاومة، ولكن لا ينبغي استخدامها بمفردها لتحديد التيار المسموح به لتثبيت معين.
ج: يتضمن الجدول الفني كلاً من الإنشاءات الصلبة والمجدولة لبعض أحجام الموصلات الأصغر، مثل 1.5 مم² و2.5 مم² و4 مم² و6 مم². يعتمد البناء المناسب على المرونة المطلوبة وطريقة التثبيت والمواصفات المعمول بها.
ج: يمكن أن تتضمن عناصر الفحص النموذجية مقاومة الموصل للتيار المستمر، وحالة العزل، وقياسات الأبعاد، واختبار تحمل الجهد وفقًا لمعيار المنتج المطبق ومواصفات الشراء. إذا كان المشروع يتطلب تقارير فحص محددة أو سجلات اختبار، فيجب تأكيد هذه المتطلبات قبل الإنتاج.
ج: يمكن مراجعة الطلبات الخارجية وفقًا لمتطلبات الجهد الكهربي ومعايير الكابلات ووضع العلامات والتعبئة والوثائق الخاصة بالسوق الوجهة. يجب تحديد المعيار المطبق مسبقًا لأن متطلبات الكابلات ذات الجهد المنخفض تختلف بين الأسواق.
ج: يمكن مناقشة طول الكابل وعلامات التعريف والتعبئة وفقًا لمواصفات الإنتاج وكمية الطلب. بالنسبة للمتطلبات المخصصة، يجب تأكيد معلومات وضع العلامات المطلوبة وتفاوت الطول وطريقة التغليف وكمية التسليم قبل الإنتاج.
ج: توفير المقطع العرضي للموصل المطلوب، وبناء الكابل، ومعدل الجهد، والطول الإجمالي، وكمية الطلب، والتطبيق، وطريقة التثبيت ووجهة التسليم. بالنسبة لأوامر المشروع، يجب أيضًا تضمين المعايير المطلوبة ووثائق الفحص وعلامات الغلاف ومواصفات التغليف.
ج: يتم بشكل عام اختيار إنشاءات كابلات الطاقة ذات الجهد المنخفض PVC القياسية وفقًا لطريقة التثبيت المحددة الخاصة بها. عندما يتعرض الكابل للسحب المستمر أو الانحناء أو الالتواء المتكرر، ينبغي النظر في استخدام كابل مرن مصمم خصيصًا لخدمة الهاتف المحمول.
ج: تأكد من طراز الكابل وحجم الموصل ومعدل الجهد وطول الكابل والمعايير المعمول بها مقابل مواصفات المشروع. أثناء التثبيت، راقب نصف قطر الانحناء وظروف السحب المطلوبة، وقم بحماية الكابل من القوة الميكانيكية المفرطة والحواف الحادة والتعرض البيئي غير المناسب.
للحصول على عرض أسعار كابل الطاقة منخفض الجهد النحاسي PVC، قم بتوفير حجم الموصل المطلوب ومستوى الجهد والكمية وطول الكابل وطريقة التثبيت والوجهة. يمكن لشركة Qiancheng مراجعة المواصفات وتأكيد متطلبات الإنتاج والتوثيق المطبقة قبل تقديم الطلب.
