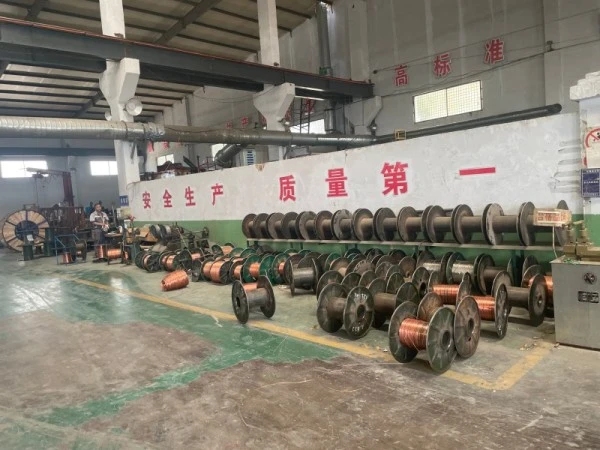

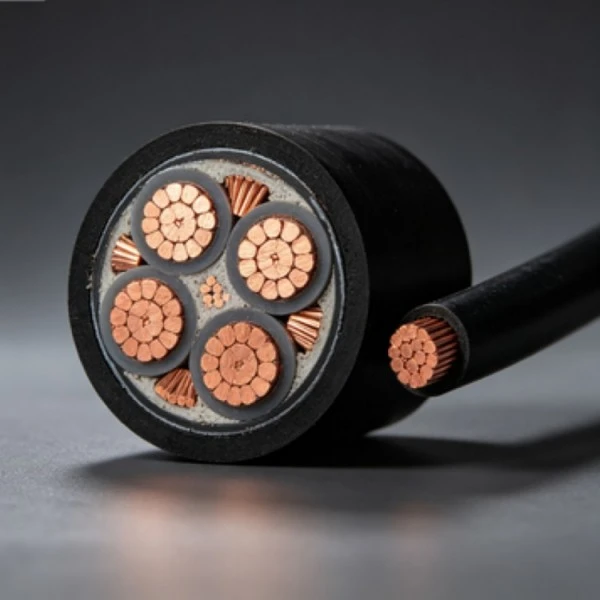

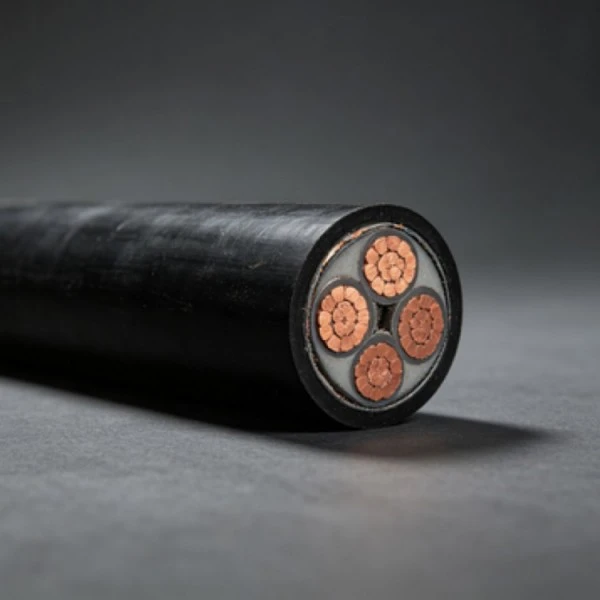

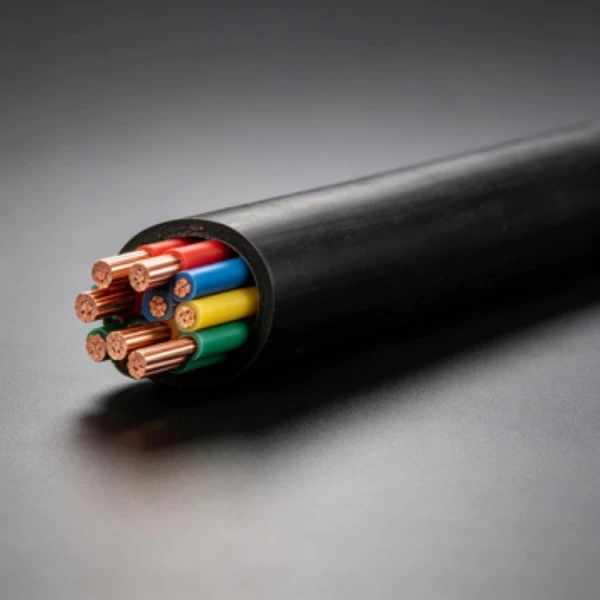

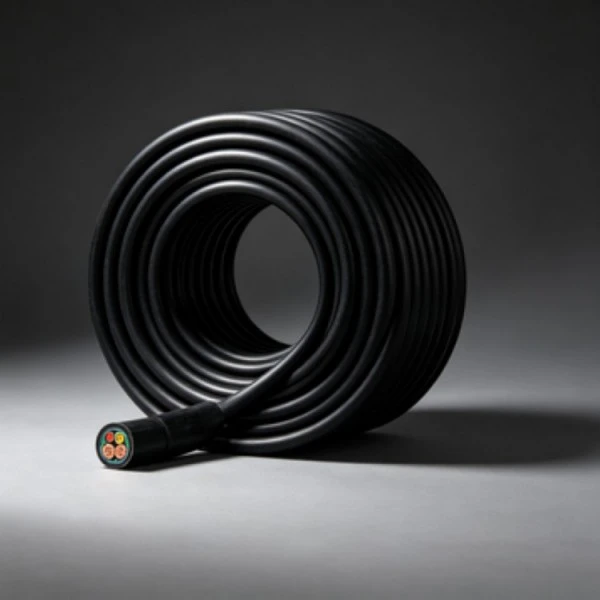

يجمع كابل الطاقة النحاسي ذو الجهد المنخفض XLPE بين الموصلات النحاسية وعزل البولي إيثيلين المتقاطع (XLPE) لنقل وتوزيع الطاقة ذات الجهد المنخفض. تغطي أحجام الموصلات المتاحة تطبيقات البناء والمعدات والتوزيع الشائعة، مع إنشاءات الموصلات الصلبة والمجدولة المدرجة في المواصفات المدرجة. يجب التأكد من حجم الكابل وطريقة التثبيت ومتطلبات المشروع قبل الإنتاج.
| القسم الاسمي (مم²) | دقيقة. أسلاك الموصل | موصل OD (مم) | سمك العزل XLPE (مم) | تقريبا. العزل OD (مم) | الأعلى. مقاومة الموصل عند 20 درجة مئوية (Ω/كم) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36 ± 0.02 | 0.7 | 3.0 | 12.1 |
| 1.5 (ب) | 7 | 1.56 ± 0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75 ± 0.02 | 0.7 | 3.4 | 7.41 |
| 2.5 (ب) | 7 | 2.01 ± 0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22 ± 0.02 | 0.7 | 3.8 | 4.61 |
| 4 (ب) | 7 | 2.52 ± 0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72 ± 0.03 | 0.7 | 4.3 | 3.08 |
| 6 (ب) | 7 | 3.09 ± 0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9 ± 0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0 ± 0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1 ± 0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1 ± 0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2 ± 0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8 ± 0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6 ± 0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2 ± 0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6 ± 0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2 ± 0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5 ± 0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5 ± 0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3 ± 0.20 | 2.0 | 27.5 | 0.0470 |
يوفر الموصل المسار الرئيسي للتيار للكابل. تتضمن المواصفات المتوفرة كلاً من الإنشاءات الصلبة والمجدولة عند المقاطع العرضية الأصغر، بينما تستخدم الأحجام الأكبر موصلات مجدولة متعددة الأسلاك. تم إدراج قيم مقاومة الموصل عند 20 درجة مئوية في الجدول الفني للتحقق من المواصفات.
يوفر البولي إيثيلين المتقاطع العزل الكهربائي الأساسي حول الموصل النحاسي. بالمقارنة مع البولي إيثيلين الحراري العادي، يتم اختيار XLPE بشكل شائع لكابلات الطاقة التي تتطلب قدرة حرارية أعلى وخصائص عزل مستقرة. يجب أن تتبع حدود درجة حرارة التشغيل الفعلية مواصفات المنتج المعمول بها.
يختلف قطر الموصل وسمك العزل والقطر المعزول التقريبي باختلاف المقطع العرضي الاسمي. تعتبر هذه القيم مهمة عند التحقق من توافق الكابلات مع المحطات الطرفية والقنوات وصواني الكابلات ومكونات التثبيت الأخرى.
يوفر العزل الحماية ضد التعامل العادي أثناء تركيب الكابل. ومع ذلك، لا ينبغي التعامل مع الكابل كبديل للبنية المرنة أو المدرعة المخصصة حيث يتضمن التثبيت حركة مستمرة أو تأثير ميكانيكي شديد أو قوة سحب مفرطة أو ظروف خاصة أخرى.
يوفر الجمع بين الموصل النحاسي وعزل XLPE بنية تقليدية لكابلات الطاقة ذات الجهد المنخفض للتوزيع الكهربائي. يجب التحقق من مقاومة الموصل وأبعاد العزل ومتطلبات تحمل الجهد وفقًا للمعايير المعمول بها ومواصفات المشروع قبل القبول.
يمكن تحديد كابل الطاقة منخفض الجهد النحاسي XLPE وفقًا للحمل الكهربائي وبيئة التثبيت وبناء الموصل المطلوب بدلاً من مجرد اختيار مقطع عرضي يعتمد على التيار الاسمي.
يجب التحقق من أبعاد الكابل النهائي وفقًا لمواصفات المنتج المعمول بها. بالنسبة لمتطلبات اختبار جهد التيار المتردد المصاحب، يتحمل الكابل3.5 كيلو فولت لمدة 5 دقائقدون انهيار في درجة الحرارة المحيطة. يجب تأكيد إجراءات الاختبار ومعايير القبول المطبقة وفقًا للمعايير ذات الصلة للكابل المطلوب.
يمكن أن يتضمن التحديد المستمر اسم الشركة المصنعة وطراز المنتج والجهد المقدر، وفقًا لمتطلبات وضع العلامات المطبقة. يمكن تأكيد محتوى العلامات المحدد قبل الإنتاج عندما يتم توفير الكابل لتطبيق خارجي أو لتطبيق خاص بمشروع.
يمكن أن يشمل الفحص مقاومة الموصل وقياسات الأبعاد وحالة العزل والاختبارات الكهربائية المحددة. عندما يتطلب المشروع سجلات فحص المصنع أو وثائق اختبار إضافية، يجب تأكيد هذه المتطلبات عند تقديم الطلب.
يمكن استخدام حوامل الكابلات لتوزيع الطاقة في المباني والمصانع والأقبية والمنشآت المماثلة. يجب ترتيب كابلات الطاقة والتحكم وفقاً للتصميم الكهربائي، مع ترك مسافات كافية لتبديد الحرارة والوصول إليها للفحص. يجب أن تتبع عمليات الدعم والفواصل الزمنية وفصل الكابلات مواصفات التثبيت المعمول بها.
بالنسبة للدفن المباشر، يجب تحديد مسار الكابل وعمق الدفن وظروف التربة والحماية الميكانيكية وفقًا لتصميم المشروع. يجب تجنب الأشياء الحادة والضغط الميكانيكي المفرط أثناء التركيب. عندما يكون التركيب معرضًا للحفر أو التأثير الخارجي، يجب مراعاة الحماية الميكانيكية الإضافية.
يمكن استخدام تركيب القناة لتوصيل الأسلاك المخفية في جدران التقسيم وهياكل الأرضيات وغيرها من الطرق المحمية. يجب أن يكون الجزء الداخلي للقناة خاليًا من الحطام والحواف الحادة، ويجب أن يظل سحب الكابلات ضمن الحدود الميكانيكية المسموح بها. يجب أن تكون وصلات الكابلات موجودة في صناديق التوصيل أو معدات التوزيع التي يمكن الوصول إليها بدلاً من داخل أقسام القناة المخفية.
تتطلب التركيبات الرأسية الشاهقة الانتباه إلى وزن الكابل وترتيب التثبيت. يجب دعم الكابلات على فترات زمنية مناسبة بدلاً من السماح لوزنها الكامل بالعمل على نقطة اتصال واحدة. يجب أن يمنع نظام التثبيت أيضًا الحركة المفرطة والضغط الميكانيكي أثناء الخدمة.
يتطلب التثبيت الخارجي مراعاة ضوء الشمس ودرجة الحرارة والرطوبة والحماية الميكانيكية وبناء غلاف الكابل. بالنسبة للتوجيه العلوي، يجب توفير الدعم والتصاريح المناسبة. عندما يتعرض الكابل لظروف خارج نطاق التطبيق المقدر، قد تكون هناك حاجة إلى غلاف بديل أو بناء كابل.
وتتراوح المواصفات المذكورة من 1.5 ملم² إلى 400 ملم². تتضمن الأحجام الأصغر خيارات الموصلات الصلبة والمجدولة، في حين تستخدم الأحجام الأكبر إنشاءات مجدولة متعددة الأسلاك. يجب اختيار الحجم المطلوب وفقًا لتيار الحمل، وانخفاض الجهد، وطريقة التثبيت، والمتطلبات الكهربائية المعمول بها.
تستخدم الموصلات الصلبة سلكًا موصلًا واحدًا، بينما تتكون الإنشاءات المجدولة من أسلاك متعددة. يمكن أن تكون الموصلات الصلبة مناسبة للأسلاك الثابتة حيث لا تكون المرونة مطلبًا رئيسيًا. توفر الموصلات المجدولة معالجة أسهل حيث يحتاج الكابل إلى التوجيه حول المعدات أو من خلال مسارات تثبيت أكثر تعقيدًا.
توفير المقطع العرضي للموصل، وبناء الموصل، والجهد المقدر، وطول الكابل المطلوب، والكمية، وطريقة التثبيت ووجهة التسليم. بالنسبة لأوامر المشروع، يجب أيضًا تأكيد المعيار المطبق ووثائق الفحص ومتطلبات وضع العلامات ومواصفات التغليف.
يمكن مناقشة أطوال الكابلات المخصصة وعلامات التعريف وفقًا لمواصفات الإنتاج وكمية الطلب. بالنسبة للطلبات المخصصة، قم بتوفير الطول المطلوب والتسامح ومحتوى العلامات وطريقة التغليف وجدول التسليم حتى يمكن مراجعة هذه التفاصيل قبل الإنتاج.
اعتمادًا على معيار المنتج المطبق ومواصفات الشراء، يمكن أن يشمل الفحص مقاومة الموصل وقياسات الأبعاد والفحوصات المتعلقة بالعزل واختبار تحمل جهد التيار المتردد. إذا كان المشروع يتطلب تقرير اختبار مصنع محدد أو تنسيق فحص، فيجب ذكر ذلك قبل الإنتاج.
يمكن اعتباره للتطبيقات الخارجية أو تحت الأرض عندما يكون بناء الكابل والغلاف المحدد مناسبًا لبيئة التثبيت. يجب مراجعة ظروف التربة والرطوبة وأشعة الشمس والتحميل الميكانيكي ودرجة حرارة التثبيت قبل تأكيد المواصفات.
لا ينبغي تحديد بنية كابل الطاقة القياسية ذات الجهد المنخفض تلقائيًا للسحب المستمر أو الانحناء المتكرر أو الحركة الالتوائية. تتطلب المعدات ذات هذه المتطلبات عادةً بناء كابل مرن مُصنف خصيصًا للخدمة المتنقلة.
تأكد من نموذج المنتج، والمقطع العرضي للموصل، وبنية الموصل، وأبعاد العزل، وطول الكابل، والعلامات والمعايير المعمول بها. بالنسبة للمشروعات المتكررة، يساعد الحفاظ على اتساق هذه المواصفات في تقليل الاختلافات بين دفعات الإنتاج وتبسيط عملية الفحص الواردة.
توفير حجم الموصل المطلوب، والبناء، وطول الكابل، والكمية، وطريقة التثبيت والوجهة.تشيانتشنغيمكن مراجعة المتطلبات الفنية وتأكيد المواصفات والوثائق المتاحة قبل الإنتاج.
