تشيانتشنغ، شركة صينية متخصصة في تصنيع الكابلات والإمداداتسلك دائري معزول من الألومنيوم PVCلتوزيع الطاقة الثابتة ذات الجهد المنخفض وتطبيقات أسلاك البناء. يتميز هذا الكابل بموصل من الألومنيوم، وعزل PVC، وغلاف خارجي وقائي، ويجمع بين البناء خفيف الوزن والعزل الكهربائي العملي. إن فهم مواصفاته ومتطلبات التثبيت وخصائص الأداء يساعد المهندسين والمقاولين وفرق المشتريات على اختيار الكابل المناسب للأنظمة الكهربائية التي يمكن الاعتماد عليها.
تم تصميم السلك الدائري المعزول من الألومنيوم PVC للتركيبات الكهربائية الثابتة حيث يعتبر وزن الموصل وحماية العزل وتكلفة المشروع من الاعتبارات المهمة. يتميز نموذج BLVV الخاص بـ Qiancheng بموصل ألومنيوم أحادي النواة مع عزل PVC وغلاف PVC خارجي، بتصنيف 300/500V. تتراوح المقاطع العرضية للموصل المتاحة من 2.5 مم² إلى 70 مم² بالمواصفات المذكورة. يشرح هذا الدليل بناء الكابل، والمعلمات التقنية، والفوائد الرئيسية، وسيناريوهات التطبيق، ومعايير الاختيار، واحتياطات التثبيت لمساعدة المشترين على اتخاذ قرارات مستنيرة.

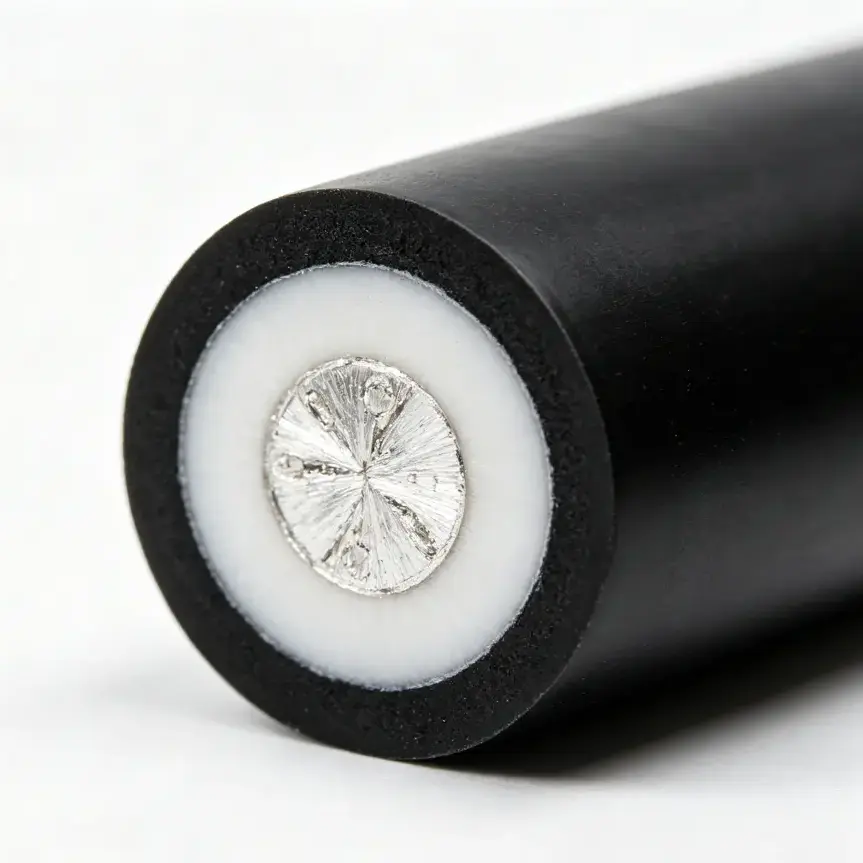

السلك الدائري المعزول بالألمنيوم PVC عبارة عن كابل كهربائي يستخدم الألومنيوم كمادة موصلة وكلوريد البولي فينيل (PVC) كمادة عازلة. في بناء BLVV الذي تقدمه Qiancheng، يوفر الغلاف الخارجي PVC طبقة حماية إضافية حول الموصل المعزول.
تم تصميم الكابل للتركيبات الكهربائية الثابتة ذات الجهد المنخفض. يبلغ جهده المقدر 300/500 فولت، مما يجعل التطبيق الصحيح والامتثال للوائح الكهربائية المحلية أمرًا ضروريًا عند تحديده لمشروع ما.
يعالج الجمع بين الألومنيوم والـPVC العديد من المتطلبات العملية:
من المهم تمييز هذا المنتج عن كابلات الألمنيوم ذات العزل XLPE، وكابلات الطاقة المدرعة، والأسلاك المرنة. قد تختلف تصنيفاتها الكهربائية وحدود درجة الحرارة والخصائص الميكانيكية وطرق التثبيت بشكل كبير.
للحصول على معلومات خاصة بالمنتج، تفضل بزيارة صفحة منتج الأسلاك الدائرية المعزولة المصنوعة من الألومنيوم PVC من شركة Qiancheng.
يعتمد أداء الكابل على التفاعل بين الموصل والعزل والغلاف الخارجي. يؤدي كل مكون وظيفة مختلفة، ويجب أن يفي الهيكل الكامل بمتطلبات التثبيت المقصود.
ينقل موصل الألومنيوم التيار الكهربائي عبر الدائرة. بالمقارنة مع النحاس، فإن الألومنيوم أخف من حيث الحجم، مما قد يكون مفيدًا عند التعامل مع الكابلات الطويلة أو نقل كميات كبيرة من الكابلات. ومع ذلك، يتمتع الألومنيوم بمقاومة كهربائية أعلى من النحاس، لذلك يجب أن يأخذ حجم الموصل في الاعتبار التيار، وانخفاض الجهد، وظروف التثبيت.
يحيط العزل الأساسي PVC بالموصل ويوفر الفصل الكهربائي. يجب أن يتوافق سمكه مع تصميم الكابل المحدد ومعايير المنتج المعمول بها. يمكن أن يؤدي العزل التالف أو درجات حرارة التشغيل غير المناسبة أو التثبيت غير الصحيح إلى الإضرار بالسلامة الكهربائية.
يضيف غلاف PVC الخارجي طبقة من الحماية ضد التلامس الميكانيكي العادي والتعرض البيئي. على الرغم من أن PVC يمكن أن يوفر مقاومة مفيدة للرطوبة والتآكل، إلا أن المستوى الفعلي للحماية يعتمد على تركيبة المادة، وتصميم الكابل، وبيئة التشغيل. لا ينبغي أن يُفترض تلقائيًا أن الغلاف PVC العادي يوفر مقاومة للأشعة فوق البنفسجية، أو أداء مثبط للهب، أو ملاءمة للدفن المباشر.
تم تصميم البناء الدائري أحادي النواة الناتج لتطبيقات الأسلاك الثابتة المناسبة بدلاً من الاستخدام غير المقيد في كل بيئة داخلية أو خارجية.
يجب مراجعة البيانات الفنية قبل طلب أي كابل كهربائي. يلخص الجدول التالي مواصفات BLVV التي نشرتها Qiancheng. القيم هي أبعاد مرجعية للمنتج، وليست تقييمات عالمية لكل كابل ألومنيوم PVC.
| المقطع العرضي الاسمي | الحد الأدنى لعدد أسلاك الموصلات | سمك العزل (مم) | سمك الغمد (مم) | الحد الأقصى للقطر الخارجي (مم) | الوزن المرجعي (كجم/كم) |
|---|---|---|---|---|---|
| 1 × 2.5 ملم² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 مم² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 ملم² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 ملم² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 ملم² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 ملم² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 ملم² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 ملم² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 ملم² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
ملاحظة مهمة للمواصفات:يحدد الجدول المنشور الحد الأدنى لعدد أسلاك الموصلات لكل حجم. يجب على المشترين التأكد من بنية الموصل الدقيقة والمعايير المطبقة ودرجة حرارة التشغيل المقدرة والقدرة على حمل التيار وأي تقارير اختبار مطلوبة مع المورد قبل تقديم الطلب.
على سبيل المثال، يعد القطر الخارجي والوزن المرجعي مفيدًا لتقدير مساحة توجيه الكابلات وأحمال النقل وكميات المواد. وهي لا تحدد بشكل مستقل ما إذا كان الكابل يمكنه حمل حمل كهربائي معين بأمان.
تعد كثافة الألومنيوم المنخفضة ميزة عملية في المشاريع التي تتضمن كميات كبيرة من الكابلات. بالمقارنة مع موصل نحاسي له وظيفة كهربائية مكافئة، يمكن لموصل ألومنيوم ذو حجم مناسب أن يقلل من وزن الموصل. يجب أن تستخدم المقارنة النهائية لوزن الكابل أحجام موصلات مناسبة كهربائيًا بدلاً من مجرد مقارنة مساحات المقطع العرضي المتساوية.
يؤدي العزل والغلاف الخارجي وظائف تكميلية. يوفر العزل الأولي فصلًا كهربائيًا، بينما يضيف الغلاف حماية خارجية. يمكن أن يكون هذا الترتيب مفيدًا في التركيبات الثابتة حيث يتم تركيب الكابل وفقًا لظروفه المقدرة ومحميًا ضد الإجهاد الميكانيكي المفرط.
النطاق المدرج من 2.5 مم² إلى 70 مم² يمنح المشترين عدة خيارات لمتطلبات الدوائر المختلفة. قد يناسب الموصل الأصغر دائرة ذات حمل منخفض نسبيًا، في حين يمكن اعتبار الموصل الأكبر للأحمال الأعلى أو مسارات الكابلات الأطول. يجب أن يعتمد الاختيار النهائي على الحسابات الهندسية واللوائح المعمول بها.
يمكن لخيارات الحجم العادي تبسيط مقارنات المواصفات وتخطيط المواد. بالنسبة للمشاريع التي تتطلب أطوالًا أو كميات أو تعبئة أو خيارات مواد مثبطة للهب معينة، يجب على المشترين تأكيد التوفر والمتطلبات الفنية مع Qiancheng قبل الإنتاج أو الشحن.
تكون هذه المزايا ذات معنى أكبر عندما يتوافق الكابل مع التطبيق المقصود. لا يمكن لأي مادة موصلة أو هيكل عازل أن يعوض عن الحجم غير الصحيح، أو التوصيلات الضعيفة، أو ظروف التثبيت غير المناسبة.
كابل Qiancheng's BLVV مخصص لتطبيقات الأسلاك الثابتة ذات الجهد المنخفض المناسبة. اعتمادًا على اللوائح المعمول بها ومواصفات المنتج المؤكدة، تشمل الاستخدامات المحتملة ما يلي:
قبل تحديد الكابل للتركيبات الخارجية، تحقق مما إذا كانت تركيبة PVC المعينة وتصميم الكابل معتمدين للتعرض المتوقع. بالنسبة للدفن المباشر، أو البيئات عالية التأثير، أو المواقع الخطرة، أو التطبيقات التي تتطلب تصنيفًا معينًا لأداء الحرائق، قد يكون من الضروري وجود كابل مصمم خصيصًا لهذا الغرض ومعتمد بشكل مناسب.
يتطلب اختيار الكابل المناسب أكثر من مجرد مطابقة مساحة المقطع العرضي الاسمية للتيار المتوقع. تأخذ عملية الاختيار الموثوقة في الاعتبار الدائرة الكهربائية الكاملة وبيئة تركيبها.
تأكد من أن تصنيف 300/500 فولت مناسب للدائرة والكود الكهربائي المطبق. لا تفترض أن الكبل مناسب لفئة جهد مختلفة لمجرد أن بنيته المادية تبدو متشابهة.
تحديد تيار الحمل المتوقع، وطول الدائرة، ودرجة الحرارة المحيطة، وطريقة التثبيت، والتجميع مع الكابلات الأخرى، وانخفاض الجهد المسموح به. المقاومة الكهربائية للألمنيوم أعلى من مقاومة النحاس، لذلك قد لا يكون الاستبدال المباشر للحجم بالحجم مناسبًا.
تحديد التعرض المحتمل للرطوبة وأشعة الشمس والمواد الكيميائية والتآكل والتأثير والحرارة. تأكد مما إذا كانت هناك حاجة إلى قناة إضافية أو تمديدات أو دعم أو حماية ميكانيكية.
تتطلب موصلات الألومنيوم أطرافًا وموصلات مناسبة خصيصًا للألمنيوم. تأكد من حجم الموصل المسموح به والمواد الطرفية وطريقة التحضير وعزم الدوران المشدود. يمكن أن تسبب التوصيلات غير الصحيحة مقاومة مفرطة وارتفاع درجة الحرارة.
قبل تأكيد الطلب، اطلب ورقة البيانات الفنية ومعايير المنتج المعمول بها ووثائق الاختبار وتفاصيل التغليف وجدول التسليم. بالنسبة للمشروعات الأكبر حجمًا، تأكد من أن علامات الكابل المرفقة ووثائق الدفعة تتوافق مع المواصفات المعتمدة.
يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق أداء كهربائي موثوق. حتى الكابل الذي تم تصنيعه وفقًا للمواصفات الصحيحة يمكن أن يصبح غير آمن إذا تم تركيبه أو إنهاؤه بشكل غير صحيح.
عندما تتصل موصلات الألومنيوم بالموصلات النحاسية، استخدم موصلات معتمدة مصممة لمجموعة معينة من المواد. يجب أن تتناول طريقة الاتصال التوافق ومقاومة التلامس وأي متطلبات إعداد محددة من قبل الشركة المصنعة للموصل.
بالنسبة للمشاريع ذات المتطلبات الصعبة للسلامة من الحرائق، تأكد من التصنيف الدقيق لمثبطات اللهب وأدلة الاختبار الداعمة. لا يثبت الغلاف PVC وحده أن الكابل يلبي معيارًا معينًا للسلامة من الحرائق.
يحدد وصف المنتج المنشور الجهد الكهربي المقدر بـ 300/500 فولت. تحقق دائمًا من علامة المنتج ووثائقه وفقًا لمتطلبات الدائرة المقصودة قبل التثبيت.
يوفر الألومنيوم كثافة أقل ويمكن أن يقلل من وزن الموصل، وهو أمر مفيد في المناولة والنقل. ومع ذلك، الألومنيوم لديه مقاومة كهربائية أعلى من النحاس. ولذلك يجب تقييم حجم الموصل وتوافق المحطة الطرفية ومتطلبات التثبيت بعناية.
يسرد جدول مواصفات BLVV المنشور من Qiancheng مقاطع عرضية اسمية تبلغ 2.5 و4 و6 و10 و16 و25 و35 و50 و70 ملم². قم بتأكيد التوفر الحالي وأي متطلبات خاصة بالحجم أو الطول مباشرة مع المورد.
قد يكون مناسبًا لبعض تطبيقات الأسلاك الثابتة الخارجية عندما تسمح مواصفات المنتج وظروف التثبيت بذلك. يجب تقييم أشعة الشمس المباشرة والتعرض للماء ودرجة الحرارة والأضرار الميكانيكية. لا تفترض أن جميع الكابلات المغلفة بـ PVC مناسبة للتعرض للأشعة فوق البنفسجية لفترة طويلة أو للدفن المباشر.
لا. يعتمد أداء مثبطات اللهب على تركيبة المادة المحددة، وتصميم الكابل، ومعيار الاختبار المطبق. إذا كان أداء مثبطات اللهب مطلوبًا، فاطلب تأكيد الإصدار المرفق ووثائق الاختبار الداعمة له.
يجب أن يأخذ الاختيار في الاعتبار تيار الحمل، وطول الكابل، وانخفاض الجهد، ودرجة الحرارة المحيطة، وطريقة التثبيت، وتجميع الكابلات، والمتطلبات الكهربائية المحلية. يجب على المصمم الكهربائي المؤهل التحقق من حجم الموصل النهائي بدلاً من الاعتماد على المقطع العرضي الاسمي وحده.
قم بتوفير نموذج الكابل، والجهد المقدر، والمقطع العرضي للموصل، والطول المطلوب، والكمية الإجمالية، وبيئة التثبيت، والمعايير المطبقة، والسوق الوجهة، ومتطلبات التغليف، وأي متطلبات أداء خاصة. تساعد هذه المعلومات المورد على تقييم توافق المواصفات وإعداد عرض أسعار أكثر دقة.
يعد السلك الدائري المعزول من الألومنيوم PVC خيارًا عمليًا للتركيبات الثابتة ذات الجهد المنخفض المناسبة التي تتطلب موصلًا خفيف الوزن وهيكل عازل وغلاف PVC وقائي. تعتمد المواصفات الناجحة على ما هو أكثر من السعر: تصنيف الجهد الكهربي، وحجم الموصل، وتوافق الاتصال، والتعرض البيئي، ووثائق الامتثال، كلها تؤثر على الأداء على المدى الطويل.
توفر Qiancheng مواصفات كابل BLVV لتقييم المشروع، مع أحجام الموصلات المدرجة من 2.5 مم² إلى 70 مم². إذا كنت تقوم بتوريد كابل لمبنى أو مصنع أو مشروع توزيع كهربائي، فراجع متطلباتك الفنية قبل تحديد النموذج النهائي. تفضل بزيارة صفحة منتج الأسلاك الدائرية المعزولة المصنوعة من الألومنيوم PVC لمراجعة المعلومات المتوفرةاتصل بنابالحجم المطلوب والجهد والكمية وظروف التثبيت ووجهة التسليم. يمكن لفريق Qiancheng مساعدتك في مناقشة المواصفات المناسبة وتفاصيل عروض الأسعار لمشروعك.
