عند التوجيه المرن، والتوصيل المستقر، والعزل الذي يمكن الاعتماد عليه،تشيانتشنغ PVC الملتوية زوج الحبل المرنيوفر حلاً عمليًا للأسلاك للدوائر ذات الجهد المنخفض وتركيبات الإضاءة والأجهزة المنزلية والمعدات الكهروميكانيكية الصغيرة. تم تصميم موصلاتها النحاسية المتعددة الجدائل الخالية من الأكسجين وعزل PVC لدعم التثبيت المريح في التطبيقات التي قد يكون من الصعب توجيه الأسلاك الصلبة العادية إليها.
يجمع السلك المرن الملتوي PVC بين الموصلات النحاسية الدقيقة مع عزل PVC والبنية الملتوية لتوفير المرونة في الانحناء والتوجيه والأسلاك المحصورة. سلسلة Qiancheng RVS-300/300 متوفرة في المقاطع العرضية الاسمية من 2×0.5 مم² إلى 2×6 مم²، مع جهد كهربائي مقدر قياسي يبلغ 300/300V ومعدل درجة حرارة 70 درجة مئوية. تشرح هذه المقالة بنائها، ومعاييرها الفنية، ومزايا تركيبها، وسيناريوهات التطبيق، واعتبارات الاختيار لمساعدة المشترين على تحديد سلك مرن مناسب لمشاريع الأسلاك ذات الجهد المنخفض.
جدول المحتويات
- ما هو الحبل المرن الملتوي PVC؟
- كيف يؤثر بنائها على الأداء؟
- ما هي المعلمات التقنية الرئيسية؟
- ما هي المزايا الرئيسية؟
- أين يتم استخدامه بشكل شائع؟
- كيف ينبغي للمشترين اختيار المواصفات الصحيحة؟
- ما الذي يجب مراعاته أثناء التثبيت؟
- الأسئلة المتداولة
- خاتمة
ما هو الحبل المرن الملتوي PVC؟

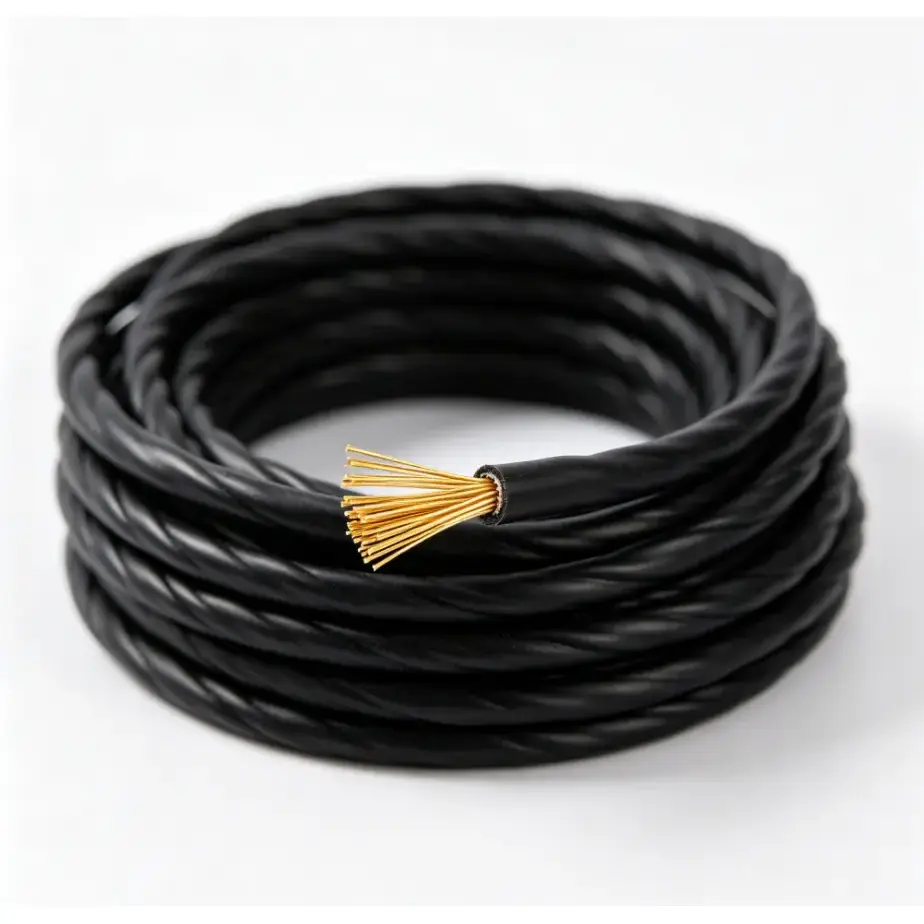

السلك المرن الملتوي PVC عبارة عن سلك مرن منخفض الجهد مصنوع من موصلين معزولين تم ترتيبهما في تكوين ملتوي. يستخدم منتج Qiancheng أسلاك نحاسية دقيقة متعددة الجدائل خالية من الأكسجين كموصلات وPVC كمواد عازلة. يهدف هذا المزيج إلى توفير التوصيل الكهربائي مع المرونة الميكانيكية اللازمة لأعمال الأسلاك العملية.
تم تحديد المنتج على أنه طراز RVS-300/300 وهو مصمم لتطبيقات مثل تجديد المنازل ومعدات الإضاءة والأجهزة المنزلية والمعدات الكهروميكانيكية الصغيرة. بالمقارنة مع الأسلاك الصلبة ذات القلب الصلب، فإن بنيتها الدقيقة تجعل من السهل الانحناء حول الزوايا، والمرور عبر القنوات، والتوجيه عبر مساحات التثبيت المحدودة نسبيًا.
بالنسبة للمشترين الذين يقومون بتقييم الشركة المصنعة للسلك المرن PVC، يجب أخذ جميع المواد الموصلة والبناء العازل ومنطقة المقطع العرضي وتقييم الجهد وبيئة التثبيت المقصودة بعين الاعتبار معًا بدلاً من اختيار كابل يعتمد فقط على المظهر أو السعر.
كيف يؤثر بنائها على الأداء؟
يعتمد أداء السلك المرن بشكل كبير على كيفية تصميم موصله وعزله. يجمع السلك المرن المزدوج الملتوي PVC من Qiancheng بين العديد من العناصر الهيكلية التي تساهم في تطبيقات الجهد المنخفض المقصودة.
- موصل النحاس الذين تقطعت بهم السبل غرامة:توفر الخيوط النحاسية المتعددة الدقيقة مرونة أكبر من الموصل الصلب المماثل.
- النحاس الخالي من الأكسجين:تم تصميم الموصل النحاسي لتوفير توصيل كهربائي ثابت ومقاومة موصل منخفضة نسبيًا.
- هيكل الزوج الملتوي:يتم ترتيب الموصلين معًا، مما يخلق شكلًا مدمجًا مناسبًا للتوجيه والاتصال.
- العزل PVC:يوفر العزل فصلًا كهربائيًا بين الموصلات ويساعد على حماية النوى الموصلة في ظل ظروف تشغيل محددة.
- البناء المرن:يدعم الهيكل العام الثني، والالتواء، والتوجيه حيث تكون مساحة التثبيت محدودة.
هذا المزيج يجعل السلك ذا أهمية خاصة عندما تكون راحة التثبيت أحد الاعتبارات المهمة. ومع ذلك، يجب أن يعتمد اختيار الكابل دائمًا على الحمل الكهربائي الفعلي والبيئة وطريقة التثبيت والمتطلبات المحلية المعمول بها.
ما هي المعلمات التقنية الرئيسية؟
تساعد المعلمات الفنية المهندسين والمقاولين والموزعين وفرق الشراء على تحديد ما إذا كانت مواصفات كابل معينة تتوافق مع الدائرة المقصودة. تعتمد المواصفات التالية على معلومات منتج Qiancheng.
| القسم الاسمي | الأعلى. قطر سلك واحد | سمك العزل | الأعلى. القطر | الحد الأدنى لمقاومة العزل عند 70 درجة مئوية |
|---|---|---|---|---|
| 2 × 0.5 مم² | 0.16 ملم | 0.8 ملم | 6.0 ملم | 0.016 ميجا أوم·كم |
| 2 × 0.75 ملم² | 0.16 ملم | 0.8 ملم | 6.2 ملم | 0.014 ميجا أوم·كم |
| 2 × 1.0 مم² | 0.16 ملم | 0.8 ملم | 6.6 ملم | 0.013 ميجا أوم·كم |
| 2 × 1.5 ملم² | 0.16 ملم | 0.8 ملم | 7.2 ملم | 0.012 ميجا أوم·كم |
| 2 × 2.5 ملم² | 0.16 ملم | 0.8 ملم | 8.2 ملم | 0.0095 ميجا أوم·كم |
| 2×4 مم² | 0.16 ملم | 0.8 ملم | 9.5 ملم | 0.0079 ميجا أوم·كم |
| 2×6 مم² | 0.21 ملم | 1.0 ملم | 11.6 ملم | 0.0081 ميجا أوم·كم |
تم تصنيف الإصدار القياسي عند 300/300 فولت مع تصنيف درجة حرارة 70 درجة مئوية. يجب على المشترين التأكد من المتطلبات الفنية الكاملة قبل الطلب، خاصة عندما يتضمن المشروع درجات حرارة غير عادية، أو حركة مستمرة، أو التعرض للخارج، أو غيرها من الظروف الصعبة.
ما هي المزايا الرئيسية؟
الموصلية الكهربائية مستقرة
يعد الموصل النحاسي عالي الجودة أمرًا أساسيًا لنقل الكهرباء بشكل موثوق. يهدف الهيكل النحاسي الخالي من الأكسجين المستخدم في هذا السلك إلى توفير موصلية مستقرة ومقاومة موصل منخفضة للتطبيقات المناسبة ذات الجهد المنخفض.
التوجيه المرن
تعد المرونة إحدى المزايا العملية الرئيسية للموصل متعدد الجدائل. يمكن للقائمين بالتركيب ثني الكابل وتوجيهه عبر الزوايا والقنوات ومساحات المعدات والمناطق الأخرى التي قد يكون من غير المناسب التعامل مع الأسلاك الصلبة فيها.
عزل PVC موثوق
يوفر العزل PVC فصلًا كهربائيًا ويساعد على حماية الموصل من التآكل الميكانيكي العادي والتأثيرات البيئية التي تواجهها التطبيقات الداخلية المناسبة. تم تصميم العزل أيضًا بخصائص مقاومة للهب وفقًا لمعلومات المنتج.
تركيب مريح
يمكن أن يؤدي الجمع بين الخيوط النحاسية الدقيقة والبنية الملتوية المدمجة إلى تبسيط التعامل مع الكابلات أثناء التثبيت. يعد هذا مفيدًا بشكل خاص لمشاريع الأسلاك التي تتضمن العديد من المنعطفات أو مساحات التوجيه المقيدة.
أين يتم استخدامه بشكل شائع؟
يتركز نطاق تطبيق السلك المرن الملتوي PVC على الأسلاك ذات الجهد المنخفض حيث تكون المرونة والتركيب المباشر أمرًا مهمًا. تشمل التطبيقات النموذجية ما يلي:
- التمديدات الكهربائية المنزلية
- تجهيزات الإضاءة الداخلية
- توصيلات الأجهزة المنزلية
- المعدات الكهروميكانيكية الصغيرة
- دوائر الجهد المنخفض التجارية
- أسلاك توصيل المعدات
- القناة والأسلاك في الأماكن الضيقة
- مشاريع التجديد الكهربائية
على سبيل المثال، قد يستفيد القائم على تركيب الأسلاك من خلال قناة داخلية ضيقة من مرونة الكابلات الدقيقة لأن الموصل يمكنه متابعة الانحناءات دون صعوبة التعامل المرتبطة بسلك صلب. لا يزال يتعين التحقق من الملاءمة الدقيقة وفقًا لمتطلبات الشركة المصنعة للمعدات والأكواد الكهربائية المعمول بها.
كيف ينبغي للمشترين اختيار المواصفات الصحيحة؟
يتضمن اختيار سلك مرن أكثر من مجرد تحديد المقطع العرضي الاسمي الصحيح. يجب على فريق الشراء تقييم بيئة التشغيل الكاملة والمتطلبات الكهربائية قبل تقديم الطلب.
- تحديد حجم الموصل المطلوب.قم بمطابقة مساحة المقطع العرضي مع الطلب الحالي للدائرة وظروف التثبيت والمتطلبات الكهربائية المعمول بها.
- تأكيد تصنيف الجهد.تم تصنيف المنتج القياسي بـ 300/300 فولت، لذا يجب على المشترين التحقق من أن هذا التصنيف يطابق الدائرة المقصودة.
- تقييم ظروف درجة الحرارة.الإصدار القياسي لديه تصنيف درجة حرارة 70 درجة مئوية. قد تتطلب البيئات ذات درجات الحرارة المرتفعة مواصفات مختلفة.
- تحقق من بيئة التثبيت.إن عزل PVC القياسي مخصص للظروف الداخلية المناسبة ولا يوصى به للتعرض لأشعة الشمس المباشرة لفترة طويلة.
- النظر في الحركة الميكانيكية.يدعم الهيكل المرن الانحناء والالتواء الروتيني، ولكن يجب تقييم التطبيقات التي تتضمن حركة مستمرة متكررة بشكل منفصل.
- تأكيد متطلبات الوثائق.قد تتطلب مشاريع التصدير وثائق امتثال معينة، أو تقارير اختبار، أو متطلبات سوق الوجهة.
ما الذي يجب مراعاته أثناء التثبيت؟
التثبيت الصحيح ضروري للحفاظ على أداء الكابل. حتى السلك المرن المُصنّع جيدًا لا ينبغي التعامل معه على أنه مناسب عالميًا لكل بيئة.
أثناء التثبيت، تجنب قوة السحب المفرطة، والانحناءات الحادة، والسحق، أو الأضرار الميكانيكية للعزل. يجب أيضًا اختيار الكابل وفقًا للحمل الكهربائي المتوقع بدلاً من مجرد اختيار أكبر أو أصغر المواصفات المتاحة.
بالنسبة للمشروعات الداخلية، من المهم الحفاظ على الكابل ضمن ظروف التشغيل المحددة. يعتبر العزل PVC القياسي مناسبًا للتعرض العادي للرطوبة في الأماكن المغلقة ولكن لا ينبغي افتراض أنه يوفر مقاومة طويلة المدى لأشعة الشمس المباشرة في الهواء الطلق أو الظروف البيئية القاسية. عندما تكون هناك حاجة إلى مقاومة بيئية خاصة، يجب على المشترين مناقشة خيارات العزل أو البناء البديلة مع الشركةمورد كابل تشيانتشنغ.
الأسئلة المتداولة
1. ما هو الجهد المقنن للسلك المرن الملتوي PVC؟
الإصدار القياسي Qiancheng RVS-300/300 لديه جهد مقدر 300/300V. يجب على المشترين التحقق من متطلبات الجهد للدائرة الفعلية قبل الاختيار والتركيب.
2. ما هي درجة الحرارة التي يمكن أن يتحملها سلك PVC القياسي؟
المنتج القياسي لديه معدل درجة حرارة 70 درجة مئوية. إذا كان التطبيق يتضمن درجات حرارة أعلى من هذا المستوى أو ظروف حرارية غير عادية، فيجب تقييم مواصفات بديلة مناسبة.
3. هل هذا السلك المرن مناسب للتطبيقات الخارجية؟
الإصدار القياسي مخصص في المقام الأول للتطبيقات الداخلية المناسبة. لا ينصح بالتعرض المباشر لفترة طويلة لأشعة الشمس الخارجية. يجب على المشترين ذوي المتطلبات الخارجية مناقشة خيار العزل المقاوم للشيخوخة مع الشركة المصنعة.
4. ما هي أحجام الموصلات المتوفرة؟
تتراوح المواصفات المذكورة من 2×0.5 مم² إلى 2×6 مم²، بما في ذلك 2×0.75، 2×1.0، 2×1.5، 2×2.5، و2×4 مم². يجب تأكيد التوفر والتخصيص وفقًا للترتيب المحدد.
5. هل يمكن تخصيص لون العزل والطول النهائي؟
نعم. يمكن لشركة Qiancheng ترتيب ألوان العزل وأحجام الموصلات المطلوبة بشكل شائع وفقًا لمواصفات الطلب. يمكن أيضًا مناقشة أطوال اللفة النهائية بناءً على الكمية والتعبئة ومتطلبات التطبيق.
6. هل السلك المرن الملتوي PVC مناسب لنقل التوصيلات؟
يوفر الموصل النحاسي الدقيق والبنية الملتوية مرونة جيدة للثني والالتواء الروتيني أثناء التثبيت والاستخدام. وينبغي تقييم التطبيقات التي تنطوي على حركة متكررة أو مستمرة وفقا لتكرار الحركة وظروف التشغيل.
خاتمة
يوفر السلك المرن الملتوي PVC مزيجًا عمليًا من التوصيل النحاسي، وعزل PVC، والبنية الملتوية المدمجة، ومرونة التثبيت للتطبيقات المناسبة ذات الجهد المنخفض. مع المواصفات التي تتراوح من 2×0.5 مم² إلى 2×6 مم²، تقدم Qiancheng خيارات للأسلاك المنزلية، الإضاءة، توصيلات الأجهزة، وتطبيقات المعدات الصغيرة. بالنسبة للمشترين الذين يقومون بمقارنة الشركة المصنعة أو المورد للسلك المرن الملتوي PVC، فإن مراجعة بناء الموصل، والمقطع العرضي، وتقييم الجهد، وتقييم درجة الحرارة، ومتطلبات العزل، وظروف التطبيق يمكن أن تجعل اختيار المنتج أكثر دقة. إذا كنت تخطط لمشروع توصيل الأسلاك وتحتاج إلى مساعدة في تأكيد المواصفات، أو مدى ملاءمة التطبيق، أو المتطلبات المخصصة، من فضلكاتصل بنالمناقشة متطلبات الكابلات الخاصة بك والحصول على توصية وعرض أسعار مناسبين للمنتج.
