النماذج: MC-0.38/0.66، MCP-0.38/0.66، MCP-0.66/1.14، MCP-1.9/3.3، إلخ.

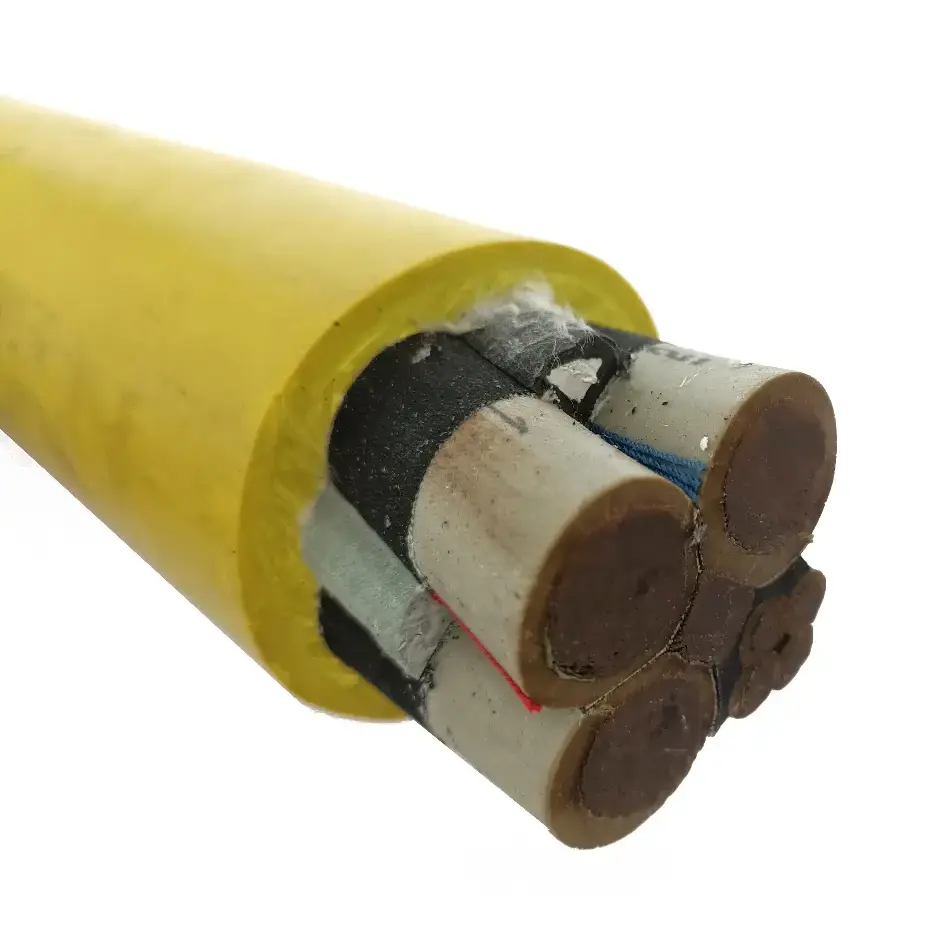

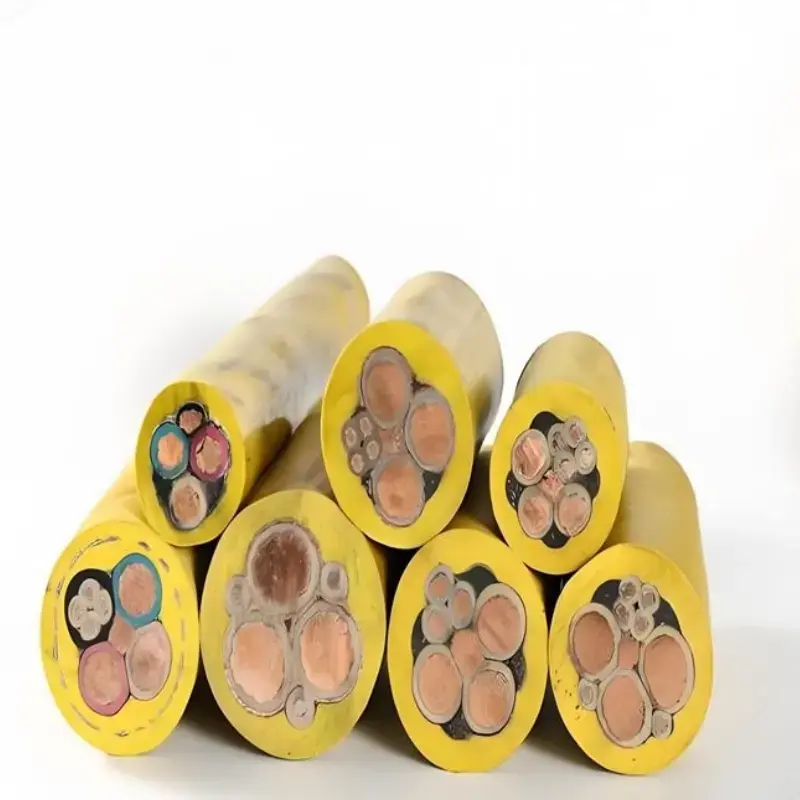

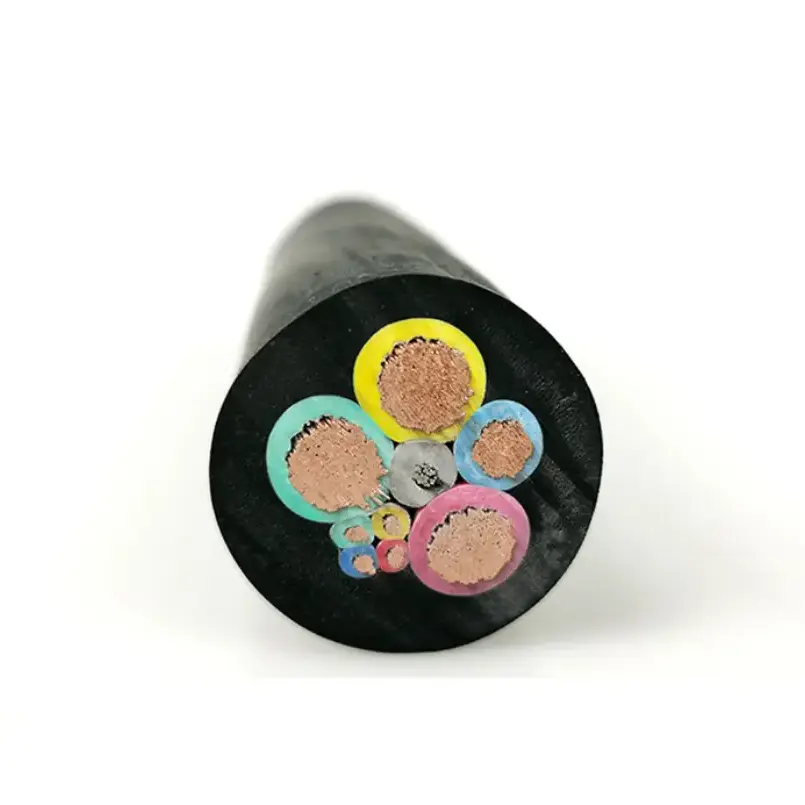

يتم استخدام الكابل المطاطي المحمي لقص الفحم لإمدادات الطاقة المتنقلة واتصالات التحكم في معدات تعدين الفحم تحت الأرض مثل مقصات الفحم. ويجمع تركيبها بين موصل نحاسي متعدد الخيوط وخالي من الأكسجين، وعزل مطاطي لأغراض خاصة، ودرع معدني وغلاف مطاطي عالي القوة. تغطي المواصفات المتوفرة العديد من مستويات الجهد والمقاطع العرضية للموصل للتطبيقات التي يتعرض فيها الكابل للحركة المتكررة والانحناء والسحب والاتصال الميكانيكي.
|
فئة المعلمة |
عنصر المعلمة |
المؤشر الفني |
|
تكوين الهيكل |
مادة الموصل |
نحاس عالي النقاء وخالي من الأكسجين؛ موصل مرن متعدد الجدائل، مقاوم للانحناء والالتواء المتكرر |
|
|
المقطع العرضي للموصل |
16 ملم²~120 ملم² |
|
|
طبقة العزل |
عزل مطاطي للأغراض الخاصة، مقاوم للبثق والتمزق |
|
|
طبقة التدريع |
درع معدني مركب من جديلة الأسلاك النحاسية والألياف |
|
|
الغلاف الخارجي |
غمد مطاطي عالي القوة، مقاوم للاهتراء، مقاوم للزيت، مقاوم للسحب، ومقاوم للصدمات |
|
|
التكوين الأساسي |
هيكل الطاقة المركب بالإضافة إلى هيكل التحكم الأساسي؛ خيارات متعددة النواة متاحة |
|
الأداء الكهربائي |
الجهد المقدر (كيلو فولت) |
0.38/0.66، 0.66/1.14، 1.9/3.3 |
|
|
مقاومة العزل عند 20 درجة مئوية |
≥50 متر مكعب · كم |
|
|
تحمل الجهد تردد الطاقة |
اجتياز اختبار جهد التيار المتردد دون انقطاع لمدة 5 دقائق |
|
|
مقاومة موصل العاصمة |
يلبي متطلبات معايير MT 818 أو GB/T 12972 |
|
أداء مقاوم للهب ومقاوم للحريق |
درجة مقاومة الحريق |
يفي بمتطلبات مقاومة الحريق لظروف العمل في المناجم؛ تشغيل موثوق به في ظل بيئة ذات درجة حرارة عالية على المدى القصير |
|
|
درجة مثبطات اللهب |
يتوافق مع معيار MT 386 لمثبطات اللهب في التعدين؛ إطفاء ذاتي عند إزالة اللهب |
هذا النوع من الكابلات مخصص لمعدات التعدين المتنقلة تحت الأرض حيث قد يتعرض كابل الطاقة للحركة المستمرة والضغط الميكانيكي. يجب اختيار المواصفات الفعلية وفقًا لجهد المعدات والطلب الحالي والمقطع العرضي للموصل والتكوين الأساسي وظروف التثبيت.
تتطلب آلات قص الفحم وغيرها من المعدات المتنقلة إنشاءات كابلات يمكنها استيعاب الحركة المتكررة على طول سطح العمل. يتناسب الموصل المرن والغلاف المطاطي مع ظروف توجيه الكابلات التي تتضمن الانحناء والسحب والاتصال بالمعدات المحيطة.
يمكن أيضًا اعتبار الكابل لتوصيلات الطاقة والتحكم في معدات التعدين المتنقلة الأخرى عندما يتطابق الجهد الكهربي المقدر والترتيب الأساسي والمتطلبات الميكانيكية مع التثبيت. يجب التأكد من نوع الجهاز وتكوين الاتصال قبل المواصفات.
توفر طبقة التدريع المعدنية حاجزًا موصلاً حول قلوب الكابل ويمكن أن تساعد في تقليل تأثير التداخل الكهرومغناطيسي على دوائر التحكم والإشارة. وينبغي تقييم متطلبات التدريع مع تصميم المعدات وترتيبات التأريض.
تم تصميم العزل المطاطي والغلاف الخارجي للبيئات الموجودة تحت الأرض حيث قد تحدث الرطوبة والغبار والسحب والاتصال الميكانيكي. يجب أن يأخذ اختيار الكابل في الاعتبار التعرض الفعلي للمياه وطريق التثبيت ودرجة الحرارة والتحميل الميكانيكي في الموقع.
بالنسبة لاختيار كابل منجم الفحم، فإن التقييمات الكهربائية وحدها ليست كافية. يجب فحص بناء الكابل، وحركة التثبيت، ومتطلبات التدريع والظروف البيئية مقابل المعدات وتخطيط المناجم قبل الطلب.
يتضمن نطاق الجهد المتوفر 0.38/0.66 كيلو فولت، و0.66/1.14 كيلو فولت و1.9/3.3 كيلو فولت، مع مقاطع عرضية للموصل مدرجة من 16 مم² إلى 120 مم² في المواصفات المتوفرة. يعتمد الحجم المناسب على حمل الجهاز، وانخفاض الجهد المسموح به، وطول الكابل وظروف التثبيت.
تضع الحركة المتكررة متطلبات ميكانيكية مختلفة على كابل التعدين المتنقل مقارنةً بكابل التثبيت الثابت. تم تصميم الموصل النحاسي متعدد الخيوط والبناء المطاطي للتطبيقات التي تنطوي على الانحناء والالتواء المتكرر.
يشتمل الكابل على درع معدني مركب باستخدام جديلة الأسلاك النحاسية والألياف. بالنسبة للتركيبات التي تحمل إشارات التحكم بالقرب من المعدات الكهربائية عالية الطاقة، يجب أن يتوافق ترتيب التدريع مع متطلبات نظام التأريض والتحكم الخاص بالمعدات.
تم تحديد الغلاف المطاطي الخارجي على أنه مقاوم للتآكل ومقاوم للزيت ومقاوم للسحب ومقاوم للصدمات. تكون هذه الخصائص ذات صلة عندما يتم توجيه الكابل بالقرب من الآلات المتنقلة أو عندما يتعرض للاتصال الميكانيكي المتكرر.

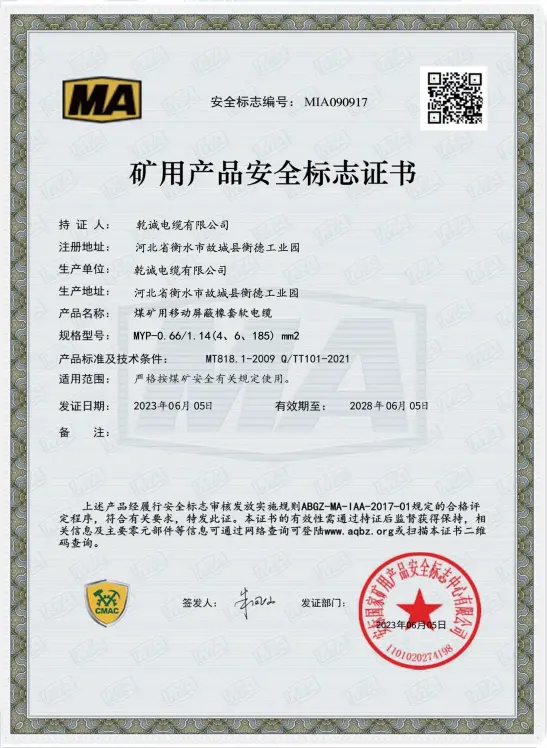

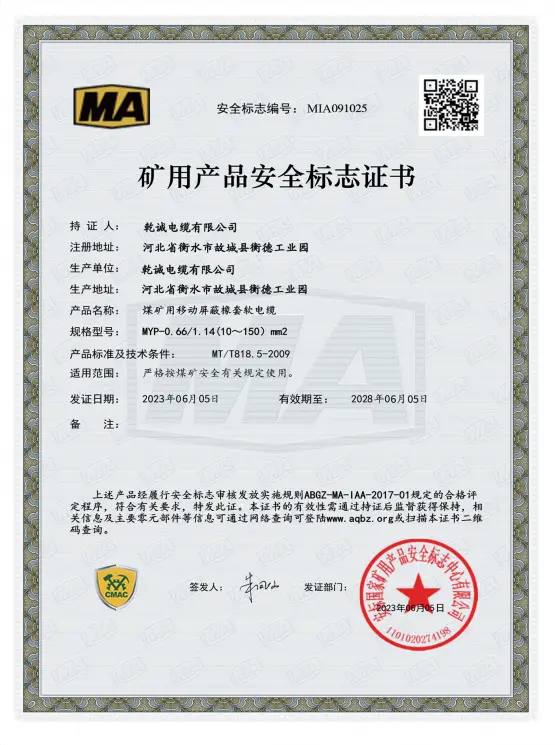

تنص المواصفات المرفقة على الامتثال لمتطلبات مثبطات اللهب في التعدين MT 386، بما في ذلك الإطفاء الذاتي بعد إزالة اللهب. ينبغي التحقق من وثائق المشروع ومواصفات الكابلات المعمول بها عندما يتطلب المنجم شهادة محددة أو سجلات اختبار.
بالنسبة لشراء كابلات التعدين، يجب أن يغطي التحقق الفني نموذج المنتج والجهد المقنن والمقطع العرضي للموصل والتكوين الأساسي ومتطلبات الاختبار الكهربائي ومعايير التعدين المعمول بها. توفر هذه التفاصيل أساسًا عمليًا لمطابقة الكابل مع المعدات وظروف التثبيت بدلاً من الاختيار حسب الجهد الاسمي فقط.

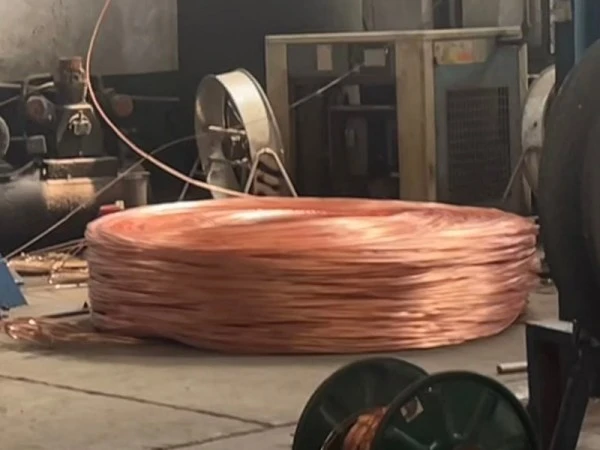

يمكن توثيق عملية إنتاج وفحص الكابلات لشركة Qiancheng وفقًا لمواصفات المنتج المطبقة ومتطلبات المشروع. يمكن مراجعة سجلات الاختبار والمعايير الفنية والمستندات الداعمة الأخرى كجزء من عملية الشراء والقبول عند الاقتضاء.
تم تصميم الموصل النحاسي الخالي من الأكسجين متعدد الجدائل لاستيعاب الانحناء والالتواء المتكرر أثناء تشغيل المعدات المتنقلة. يمكن اختيار حجم الموصل وفقًا للحمل الكهربائي المطلوب ومواصفات الكابل.
تتضمن المواصفات المتوفرة إنشاءات مركزية للطاقة ونواة تحكم مركبة. يمكن أن يعمل هذا التكوين على تبسيط توجيه الكبلات حيث تكون اتصالات الطاقة والتحكم مطلوبة، وفقًا لمتطلبات اتصال الجهاز.
يرتبط هيكل التدريع بالمنشآت التي تعمل فيها كابلات الطاقة ودوائر التحكم في نفس بيئة المعدات المتنقلة. وتعتمد فعاليته على تصميم النظام بالكامل، بما في ذلك إنهاء الدرع والتأريض.
يتم استخدام المواد المطاطية لكل من العزل والطبقة الواقية الخارجية. يوفر البناء المحدد مقاومة للبثق والتمزق والتآكل والزيت والتأثير للظروف الميكانيكية الصعبة المرتبطة بالمعدات المتنقلة تحت الأرض.
ج: المواصفات المتوفرة تغطي الفولتية المقدرة 0.38/0.66 كيلو فولت، 0.66/1.14 كيلو فولت و1.9/3.3 كيلو فولت، مع مقاطع عرضية للموصل من 16 مم² إلى 120 مم². ينبغي تأكيد الترتيبات والنماذج الأساسية المحددة وفقًا للمعدات والتطبيق.
ج: يستخدم الكابل درعًا معدنيًا مركبًا يتكون من جديلة الأسلاك النحاسية والألياف. الغرض منه هو تقليل التداخل الكهرومغناطيسي الذي يؤثر على الدوائر داخل الكابل، بينما يعتمد أداء الحماية الإجمالي أيضًا على التثبيت الصحيح والتأريض.
ج: يرتبط الكابل المطاطي المحمي لقص الفحم بشكل أساسي بمعدات التعدين المتنقلة تحت الأرض ووجوه عمل تعدين الفحم. ويمكن أخذه في الاعتبار بالنسبة لقص الفحم والمعدات المتنقلة الأخرى عندما يكون الجهد الكهربي وحجم الموصل والتكوين الأساسي والمتطلبات الميكانيكية متوافقة.
ج: تأكد من الجهد المقنن للمعدات والمقطع العرضي للموصل وعدد النوى ونوعها وطول الكابل ومتطلبات التدريع وطريقة التثبيت والظروف البيئية. بالنسبة لمشاريع التعدين، يجب أيضًا تأكيد المعايير والشهادات ووثائق الاختبار المطلوبة قبل الإنتاج أو الشحن.
ج: تنص المواصفات الفنية المرفقة على أن الكابل يتوافق مع متطلبات مثبطات اللهب في التعدين MT 386 وأنه ينطفئ ذاتيًا بعد إزالة اللهب. يجب تأكيد أي شهادة أو متطلبات اختبار خاصة بالمشروع وفقًا لنموذج الكابل الدقيق والمواصفات المعمول بها.
ج: يمكن توفير المعلمات الفنية والوثائق الداعمة وفقًا للنموذج المحدد ومتطلبات المشروع. لمراجعة الأسعار أو المواصفات، من المفيد توفير الجهد المطلوب وحجم الموصل والتكوين الأساسي والكمية وشروط التطبيق.
