نموذج المنتج: MCPT، MCPTJ.

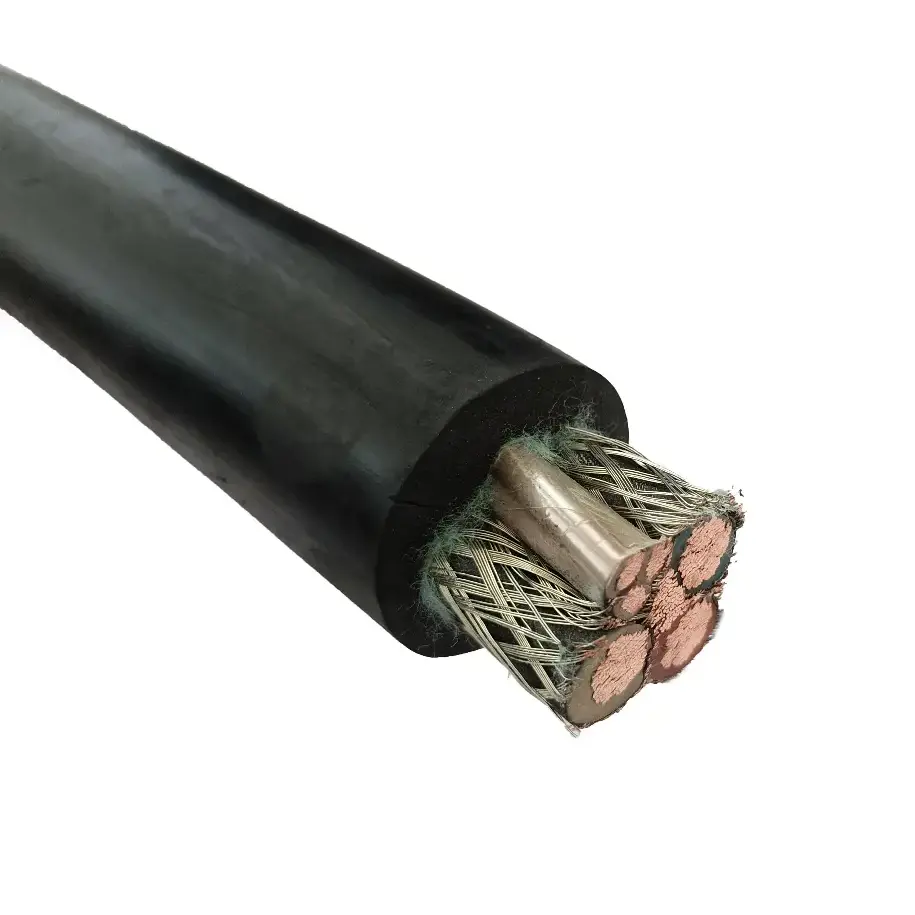

الكابل المطاطي لقص الفحم المحمي بالمعادن عبارة عن كابل تعدين مرن مغلف بالمطاط لقص الفحم. تشير معلومات المنتج المرفقة إلى MT/T 818.4-2009 وتغطي إمدادات الطاقة ونقل إشارات التحكم في تطبيقات تعدين الفحم تحت الأرض. يجمع تركيبها بين موصل نحاسي متعدد الخيوط وخالي من الأكسجين، وعزل مطاطي خاص، ودرع مضفر من الأسلاك النحاسية وغلاف خارجي مطاطي عالي القوة لظروف العمل التي تنطوي على حركة متكررة وسحب وثني.
|
فئة المعلمة |
عنصر المعلمة |
المؤشر الفني |
|
تكوين الهيكل |
مادة الموصل |
نحاس خالي من الأكسجين عالي المرونة، موصل مرن متعدد الخيوط لمقاومة الانحناء المتكررة |
|
|
المقطع العرضي للموصل |
25 مم² ~ 150 مم² |
|
|
طبقة العزل |
عزل مطاطي خاص، مقاوم للضغط ومقاوم للتمزق |
|
|
طبقة التدريع (درع معدني) |
درع معدني مضفر من الأسلاك النحاسية بتغطية حماية ≥90% |
|
|
الغلاف الخارجي |
غمد مطاطي عالي القوة، مقاوم للاهتراء، مقاوم للزيت، مقاوم للصدمات، ومقاوم للسحب |
|
|
المواصفات الأساسية |
مزيج من نوى الطاقة ونوى التحكم؛ هياكل اختيارية متعددة النواة مكونة من 3 مراكز / 4 مراكز |
|
الأداء الكهربائي |
الجهد المقنن |
0.66/1.14 كيلو فولت، 1.9/3.3 كيلو فولت |
|
|
مقاومة العزل عند 20 درجة مئوية |
≥50 متر مكعب · كم |
|
|
تردد الطاقة يتحمل الجهد |
اجتياز اختبار التيار المتردد المحدد بواسطة MT818، عدم حدوث أي عطل بعد تحمل الجهد لمدة 5 دقائق |
|
|
مقاومة موصل التيار المستمر |
يلبي متطلبات معيار MT 818 أو GB/T 1297 |
|
أداء مقاوم للهب ومقاوم للحريق |
درجة مقاومة الحريق |
يفي بمتطلبات مقاومة الحريق لظروف التعدين، مما يضمن إمدادات طاقة موثوقة على المدى القصير في ظل بيئة ذات درجة حرارة عالية |
|
|
درجة مثبطات اللهب |
يتوافق مع معيار MT 386 لمثبطات اللهب في التعدين؛ ينطفئ ذاتيًا عند إزالة اللهب. |
يمكن استخدام الكابل المطاطي لقص الفحم المحمي بالمعدن لتوصيلات الطاقة والتحكم المرتبطة بقص الفحم ومعدات التعدين المتنقلة الأخرى. تم تصميم موصلها المرن وبنيتها المغطاة بالمطاط للتركيبات التي يتم فيها تحريك الكابل بشكل متكرر أثناء تشغيل المعدات.
تحتاج المناجم الموجودة تحت الأرض ذات متطلبات محددة للتحكم في الغاز أو الانفجار إلى إنشاءات كابلات تتوافق مع لوائح سلامة التعدين المعمول بها. يجب أن يأخذ اختيار الكابل في الاعتبار تصنيف المنجم، وجهد المعدات، ومتطلبات مثبطات اللهب والشهادات أو وثائق الاختبار المطلوبة لقبول المشروع.
يمكن أن تشتمل الاتصالات بين المحطات الفرعية المتنقلة ومقصات الفحم على تشغيل كبلات طويلة نسبيًا مع السحب المتكرر والثني والالتواء. إن بنية الموصل المرن مخصصة لهذا النوع من ترتيبات إمداد الطاقة المتنقلة، بينما يجب أن يظل التثبيت ضمن الحدود الميكانيكية المحددة.
يمكن أن يؤدي رذاذ الماء والغبار والشوائب المتساقطة إلى فرض متطلبات ميكانيكية وبيئية إضافية على غلاف الكابل. يوفر الغلاف المطاطي عالي القوة المحدد مقاومة للتآكل والزيت والصدمات والسحب، مما يجعل حالة الغلاف أحد الاعتبارات المهمة للمنشآت الموجودة تحت الأرض المعرضة لهذه الظروف.
بالنسبة لمشاريع التعدين التي تتضمن معدات ذات تردد متغير، أو دوائر مراقبة أو أنظمة تحكم كهربائية أخرى، يمكن لطبقة التدريع المعدنية أن تساعد في تقليل تأثير التداخل الكهرومغناطيسي على دوائر التحكم والإشارة. يجب أن يتطابق ترتيب التدريع وتكوين مركز التحكم مع المعدات المتصلة وطريقة التأريض.
يمكن للمعدات الكهربائية عالية الطاقة أن تولد تداخلًا كهرومغناطيسيًا يؤثر على دوائر المراقبة والتحكم القريبة. يوفر الدرع المعدني المضفر من الأسلاك النحاسية طبقة حماية محددة، مع المواصفات المرفقة التي تشير إلى معدل تغطية ≥90%. يجب أيضًا مراعاة شروط تأريض الكابلات وتركيبها عند تقييم أداء التدريع الإجمالي.
تتعرض كابلات قص الفحم للحركة أثناء تشغيل المعدات، مما قد يؤدي إلى ضغط ميكانيكي متكرر على الموصل والعزل والغلاف. تم تصميم الموصل النحاسي المرن متعدد الخيوط والبنية المطاطية لاستيعاب هذا النوع من الحركة. يجب تقييم أداء الانحناء الفعلي باستخدام طريقة الاختبار المعمول بها ومتطلبات التثبيت بدلاً من ادعاء دورة حياة ثابتة غير مدعومة.
يعد أداء مثبطات اللهب جزءًا مهمًا من اختيار الكابلات في مناجم الفحم تحت الأرض. تشير البيانات الفنية المتوفرة إلى MT 386 لدرجة مثبطات اللهب. بالنسبة لمشروع منجم محدد، يجب تأكيد شهادة السلامة ووثائق الاختبار المطلوبة مقابل نموذج الكابل الفعلي وتطبيقه.
يمكن أن يساهم رذاذ الماء والغبار وتأثير الشوائب والسحب المتكرر في تآكل الغلاف أثناء التشغيل تحت الأرض. يوصف الغلاف الخارجي المحدد بأنه مقاوم للتآكل، ومقاوم للزيت، ومقاوم للصدمات، ومقاوم للسحب، مما يوفر الحماية لهيكل الكابل في ظل ظروف العمل المقابلة.
تجمع بعض تكوينات الكابلات بين مراكز الطاقة ومراكز التحكم لتلبية المتطلبات الكهربائية ومتطلبات المراقبة لمعدات التعدين. عندما تكون وظائف المراقبة أو الحماية مطلوبة، يجب تأكيد الترتيب الأساسي الفعلي وطريقة الاتصال مع الشركة المصنعة للمعدات أو مصمم النظام الكهربائي.
قد تتطلب مشاريع التعدين التحقق من معايير الكابلات والمعلمات الكهربائية وأداء مثبطات اللهب والوثائق المتعلقة بالسلامة. يجب أن تتوافق مواصفات المنتج وتقارير الاختبار والشهادات المعمول بها مع النموذج الفعلي ومعدل الجهد وتكوين الكابل المقدم للمشروع.
يمكن لشركة Qiancheng توفير تعريف المنتج ووثائق الإنتاج أو الفحص ذات الصلة وفقًا لمتطلبات المشروع. بالنسبة لمشاريع التعدين الخاضعة للتفتيش أو القبول الرسمي، يجب التحقق من الوثائق مقابل نموذج الكابل الفعلي والمواصفات ومجموعة الإنتاج.
يساهم كل من الموصل والعزل المطاطي والدرع المعدني والغلاف الخارجي في الخصائص الكهربائية والميكانيكية للكابل. يساعد الحفاظ على التحكم في مراحل الإنتاج هذه في الحفاظ على اتساق الكابل النهائي مع البناء المحدد. يمكن ترتيب عناصر الفحص الكهربائية والميكانيكية وفقًا لمتطلبات المنتج المعمول بها.
إن الجمع بين موصل النحاس متعدد الخيوط والعزل المطاطي والدرع المعدني المضفر والغلاف المطاطي عالي القوة يعالج العديد من المتطلبات المرتبطة بمعدات تعدين الفحم المتنقلة. وتشمل هذه الحركة المتكررة، والاتصال الميكانيكي، والتدريع الكهربائي والتعرض البيئي تحت الأرض.
تغطي مجموعة المنتجات المتوفرة المقاطع العرضية للموصلات من 25 مم² إلى 150 مم² والجهد المقدر 0.66/1.14 كيلو فولت و1.9/3.3 كيلو فولت. يمكن تحديد تكوينات مركز الطاقة ونواة التحكم وفقًا لاتصال الجهاز ونموذج الكابل. يمكن تأكيد تفاصيل الأسعار والإنتاج من الجهد المطلوب وحجم الموصل والهيكل الأساسي والطول وظروف التثبيت.
اعتمادًا على متطلبات المشروع، قد تتضمن المستندات الفنية مواصفات المنتج وسجلات الفحص وتقارير الاختبار وشهادات سلامة التعدين المعمول بها. بالنسبة لأوامر التصدير أو القبول الرسمي للمنجم، يجب تأكيد قائمة المستندات المطلوبة قبل الإنتاج بحيث تتوافق المستندات المقدمة مع مواصفات الكابل النهائية.
تشير معلومات المنتج المتوفرة إلى MT/T 818.4-2009 لطرازي MCPT وMCPTJ. يجب تأكيد المعيار المطبق والشهادة ووثائق الاختبار وفقًا لتكوين الجهد والكابل المطلوب.
تغطي المواصفات المتوفرة المقاطع العرضية للموصل من 25 مم² إلى 150 مم² والجهد المقدر 0.66/1.14 كيلو فولت و1.9/3.3 كيلو فولت. يمكن اختيار مجموعات نواة الطاقة ونواة التحكم وفقًا لمتطلبات المعدات والدوائر.
وهو مخصص لمعدات تعدين الفحم تحت الأرض ووصلات الطاقة أو التحكم ذات الصلة، وخاصة المنشآت التي تنطوي على السحب المتكرر والثني والالتواء والرطوبة والغبار والتأثير الميكانيكي.
يوفر الدرع المضفر من الأسلاك النحاسية درعًا كهرومغناطيسيًا حول قلب الكابل. تشير المواصفات الفنية المرفقة إلى تغطية حماية بنسبة ≥90%. يعتبر التأريض والتركيب المناسبان أيضًا ذا صلة بفعالية نظام الحماية.
تم تصميم الموصل النحاسي متعدد الخيوط والبنية المطاطية لتطبيقات الهاتف المحمول المرنة. يجب التحقق من نصف قطر الانحناء وتكرار الحركة وطريقة السحب وظروف التثبيت وفقًا لمواصفات المنتج المطبقة ومتطلبات الاختبار.
يمكن مناقشة المواصفات الفنية وسجلات الفحص والشهادات أو وثائق الاختبار المعمول بها وفقًا لمتطلبات المشروع. بالنسبة لأوامر التصدير أو القبول الرسمي للمنجم، يجب تأكيد الوثائق المطلوبة قبل تقديم الطلب.
