بالنسبة للدوائر ذات الجهد المنخفض التي تحتاج إلى البقاء نشطة أثناء التعرض للحريق المحدد، يجمع كابل الطاقة المقاوم للحريق المصنوع من الألومنيوم PVC بين موصل الألومنيوم والعزل الكهربائي، وطبقة مقاومة للحريق مخصصة وغلاف واقي من PVC. إنه مخصص لتوزيع الطاقة في حالات الطوارئ والدوائر الأخرى ذات متطلبات محددة لاستمرارية الحريق.
يغطي النطاق أحجام الموصلات من 1.5 مم² إلى 1000 مم²، مع توفير البيانات الكهربائية لمقاومة الموصل، وتحمل الجهد الكهربي والسعة في ظل ظروف التثبيت المختلفة. يعتمد الاختيار النهائي للكابل على حمل الدائرة وطول المسار وطريقة التثبيت وانخفاض الجهد المسموح به ومتطلبات السلامة من الحرائق المعمول بها.
|
المقطع العرضي الاسمي (مم²) |
سمك العزل (مم) |
سمك غمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة موصل العاصمة (Ω/كم) آل |
اختبار الجهد (كيلو فولت/5 دقيقة) |
السعة في الهواء (أ) (أ)-آل |
السعة في التربة المدفونة مباشرة (A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
.12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.47.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
.64.61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
.03.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
.91.91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
.21.20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
.80.868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
.60.641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
.40.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.30.320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
.20.253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
.20.206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
.10.164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
.100.100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
.0.0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
.0.0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
.030.0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
تم بناء الكابل حول أربع طبقات وظيفية تعمل معًا أثناء التشغيل العادي وتحت ظروف اختبار الحريق المحددة. يحمل موصل الألومنيوم الحمل الكهربائي، بينما يوفر العزل الفصل الكهربائي. تساعد الطبقة المخصصة المقاومة للحريق على حماية الدائرة عند تعرضها لدرجة حرارة عالية، ويشكل غلاف PVC السطح الواقي الخارجي.
يستخدم الألومنيوم كموصل يحمل التيار. يمكن أن تكون كثافته المنخفضة مقارنة بالنحاس ذات صلة بوزن الكابل والتعامل معه، خاصة على مسارات الكابلات الطويلة. ومع ذلك، تتطلب موصلات الألومنيوم حجمًا مناسبًا ومكونات إنهاء متوافقة. يجب مراعاة السعة الحالية وانخفاض الجهد وظروف التثبيت قبل اختيار المقطع العرضي للموصل.
تهدف الطبقة المقاومة للحريق إلى توفير الحماية الحرارية للنواة الكهربائية أثناء التعرض للحريق المحدد. وينبغي التمييز بين وظيفتها ووظيفة تثبيط اللهب: فالمواد المثبطة للهب تهدف في المقام الأول إلى الحد من انتشار اللهب، في حين يتم تقييم إنشاءات الكابلات المقاومة للحريق للحفاظ على تشغيل الدائرة في ظل ظروف اختبار الحريق المحددة.
يوفر العزل الفصل الكهربائي المطلوب حول الموصل، بينما يحمي الغلاف PVC الكابل النهائي من الاتصال الخارجي العادي أثناء المعالجة والتركيب. تختلف سماكة العزل والغلاف الموضحة في الجدول باختلاف حجم الموصل وتشكل جزءًا من مواصفات أبعاد الكابل.
بالنسبة لدوائر الطاقة المرتبطة بالحريق، لا يمكن تقييم أداء الكابل من خلال مقاومة اللهب وحدها. يجب النظر في الاستمرارية الكهربائية وحالة العزل ومقاومة الموصل وظروف اختبار الحريق المطبقة معًا. تحدد بيانات المنتج المتوفرة جهد اختبار 3.5 كيلو فولت/5 دقائق وتوفر قيم حمل تيار منفصلة للتركيب في الهواء والتربة المدفونة مباشرة.
تحدد معلومات المنتج المقدمة أداء مقاومة الحريق لمدة 90 دقيقة تحت ظروف اختبار تبلغ 750 درجة مئوية. يجب أن تُفهم هذه القيمة على أنها نتيجة اختبار مرتبطة ببناء الكابل المحدد وطريقة الاختبار بدلاً من بيان عالمي بأن الكابل سيحتفظ بالطاقة لنفس المدة في ظل كل حريق حقيقي. يجب أن تعتمد الموافقة على المشروع على تقرير الاختبار المطبق والمتطلبات المحلية للسلامة من الحرائق.
مقاومة الموصل DC مدرجة في الجدول الفني لأحجام موصلات الألومنيوم المطبقة. يتم توفير أرقام السعة بشكل منفصل للتركيب في الهواء والتربة المدفونة مباشرة لأن تبديد الحرارة يتغير مع ظروف التثبيت. قد يتطلب الحجم الفعلي للكابل أيضًا مراعاة درجة الحرارة المحيطة، وتجميع الكابلات، وظروف الدفن، وطول المسار، وانخفاض الجهد المسموح به.
تمثل القيمة المدرجة 3.5 كيلو فولت/5 دقائق جهد الاختبار المحدد والمدة في بيانات المنتج المرفقة. يتم استخدام اختبار تحمل الجهد لفحص نظام العزل في ظل ظروف الاختبار المحددة. يجب مراجعة وثائق المنتج ومعايير التصنيع المعمول بها عند تقديم الكابل للموافقة على المشروع.
يجب أن يبدأ اختيار الكابل بالحمل الكهربائي ثم يتم فحصه وفقًا لبيئة التثبيت الفعلية. بالنسبة للدوائر المتعلقة بالطوارئ والحريق، يجب أيضًا تحديد المدة المطلوبة لمقاومة الحريق ومتطلبات البناء المطبقة قبل طلب الكابل.
يجب اختيار المقطع العرضي الاسمي وفقًا لتيار التشغيل وانخفاض الجهد وظروف التثبيت. بالنسبة للدوائر ذات المسافات الطويلة، يمكن أن يصبح انخفاض الجهد عاملاً مهمًا في التحجيم حتى عندما تكون قدرة الموصل على حمل التيار كافية. ولذلك ينبغي أن يعتمد الاختيار النهائي على تصميم الدائرة الكاملة بدلاً من السعة وحدها.
عند التثبيت في حوامل الكابلات أو غيرها من الطرق المفتوحة، يمكن أن يؤثر تبديد الحرارة وتباعد الكابلات ودرجة الحرارة المحيطة وعدد الكابلات المحملة على التيار المسموح به. توفر قيم سعة الهواء الواردة في الجدول بيانات مرجعية للمنتج ويجب تطبيقها مع معيار التثبيت ذي الصلة.
بالنسبة للدفن المباشر أو تركيب خندق الكابلات تحت الأرض، ينبغي مراعاة الظروف الحرارية للتربة وعمق الدفن وتباعد الكابلات والصرف والحماية الميكانيكية. إن قيم السعة المدفونة مباشرة في الجدول هي قيم مرجعية خاصة بالتثبيت ولا ينبغي معاملتها كبديل لحسابات الكابلات الخاصة بالمشروع.
يجب توصيل موصلات الألومنيوم باستخدام أطراف أو عروات أو موصلات مناسبة لموصلات الألومنيوم والحمل الكهربائي المحدد. يعد إعداد الموصل وضغطه بشكل صحيح أمرًا مهمًا في المفصل لأن الإنهاء المجهز بشكل غير صحيح يمكن أن يخلق مقاومة تلامس إضافية وتدفئة موضعية.
يمكن تخصيص كابل الطاقة المقاوم للحريق المصنوع من الألومنيوم PVC لدوائر التوزيع ذات الجهد المنخفض حيث تكون الخدمة الكهربائية المستمرة أثناء حالة حريق محددة جزءًا من متطلبات المشروع. وتشمل التطبيقات النموذجية دوائر طاقة الطوارئ المختارة، والأحمال الكهربائية المتعلقة بالحرائق، والمباني العامة، والمرافق الصناعية وطرق التوزيع تحت الأرض.
يمكن استخدام الكابل لدوائر طاقة الطوارئ المخصصة حيث يكون نظام الكابل مطلوبًا للحفاظ على تشغيل الدائرة لفترة محددة أثناء التعرض للحريق. وينبغي التأكد من مستوى مقاومة الحريق المطلوب من تصميم المشروع واللوائح المحلية المعمول بها.
قد تشمل التطبيقات دوائر طاقة مختارة في المستشفيات والمدارس والمباني التجارية وغيرها من المرافق التي يتم فيها تركيب الأنظمة الكهربائية في حالات الطوارئ. يعتمد ما إذا كانت هناك حاجة إلى إنشاء كابل معين على تصميم المبنى واستراتيجية مكافحة الحرائق والأكواد الكهربائية وقوانين مكافحة الحرائق المعمول بها.
في المصانع والمنشآت الصناعية، يمكن اعتبار الكابل للتوزيع في حالات الطوارئ، والمعدات المتعلقة بالحريق وغيرها من الدوائر ذات الجهد المنخفض حيث يتم تحديد موصل الألومنيوم ومتطلبات أداء الحريق المحددة. يجب أن يتطابق حجم الكابل مع الحمل الكهربائي ومسار التثبيت.
يمكن أخذ أحجام الموصلات الأكبر المتوفرة بعين الاعتبار لطرق التوزيع تحت الأرض وخنادق الكابلات حيث يسمح تصميم التثبيت ببناء الكابلات. يجب التحقق من ظروف الدفن والحماية الميكانيكية والتبديد الحراري قبل التثبيت.

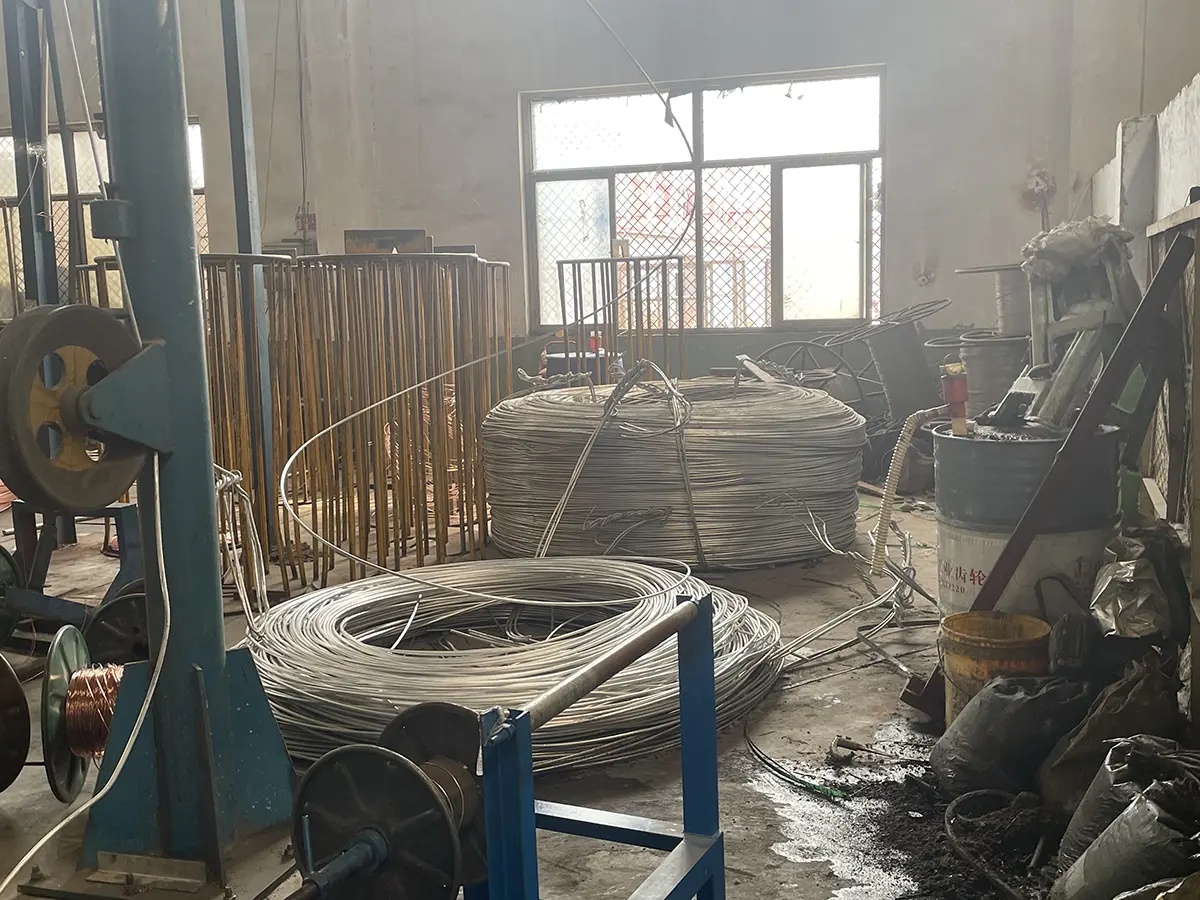

تدير Qiancheng Cable ورش إنتاج الكابلات ومرافق الاختبار الخاصة بها. تغطي عملية التصنيع معالجة الموصلات، وقذف العزل، وتطبيق الطبقة المقاومة للحريق وقذف الغلاف الخارجي. توفر سجلات الإنتاج والفحص ذات الصلة أساسًا للتحكم في أبعاد الكابلات النهائية وخصائصها الكهربائية.

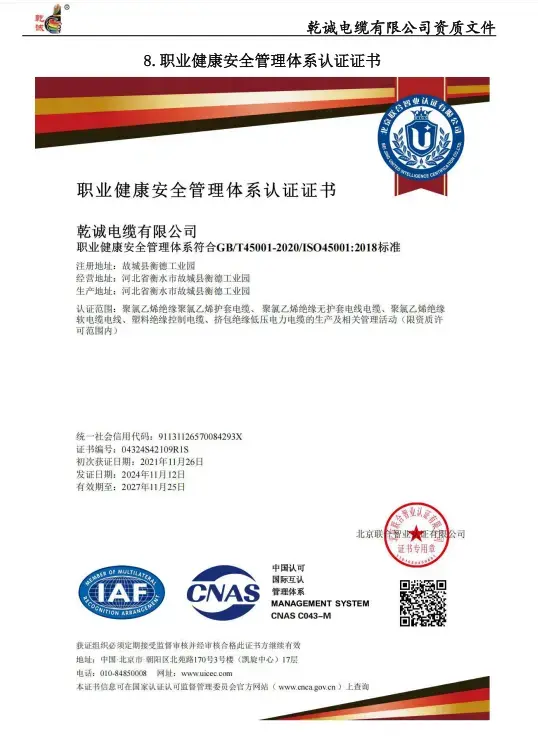

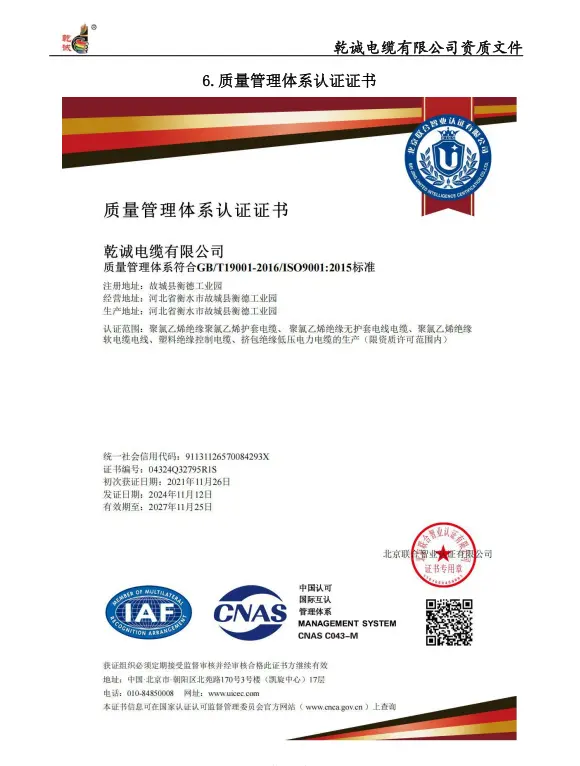

حصلت شركة Qiancheng Cable على الرخصة الوطنية لإنتاج الكابلات الصناعية بالإضافة إلى شهادات إدارة الجودة ISO9001 والإدارة البيئية ISO14001 وشهادات الصحة والسلامة المهنية ISO45001. توفر هذه المستندات معلومات حول أنظمة الإنتاج والإدارة الخاصة بالشركة ويمكن مراجعتها أثناء تأهيل الموردين.
بالنسبة لشراء المشروع، يجب فحص الكابل وفقًا للمواصفات الكهربائية والسلامة الفعلية من الحرائق بدلاً من تحديده فقط حسب اسم المنتج. المعلومات التالية مفيدة عند طلب عرض أسعار أو تقديم فني: المقطع العرضي للموصل المطلوب، جهد التشغيل، تيار الحمل، طول الكابل، طريقة التثبيت، الظروف المحيطة أو ظروف التربة، تجميع الكابلات، انخفاض الجهد المسموح به وحالة اختبار الحريق المطلوبة.
عندما يتم تقديم الكابل لمشروع بناء، يمكن للمشتري أيضًا أن يطلب البيانات الفنية المعمول بها ووثائق الاختبار وشهادات التأهيل للمراجعة. وهذا يسمح بفحص متطلبات البناء والاختبار المحددة قبل الإنتاج والتركيب.
تتعلق مقاومة الحريق بقدرة دائرة الكابل على الاستمرار في العمل لفترة محددة في ظل ظروف اختبار الحريق المحددة. تتعلق مثبطات اللهب بشكل أساسي بالحد من انتشار اللهب على طول الكابل. قد يكون للكابل خصائص مقاومة للهب دون أن يتم تصنيفه لنفس أداء مقاومة الحريق.
يوفر الألومنيوم خيار موصل منخفض الكثافة لتوزيع الطاقة ذات الجهد المنخفض. يمكن أن يكون ذا صلة عندما يكون وزن الكابل والتعامل معه من الاعتبارات. نظرًا لأن الألومنيوم يتميز بخصائص كهربائية وخصائص توصيل مختلفة عن النحاس، فيجب تحديد حجم الموصل ومكونات النهاية وفقًا لذلك.
تحدد معلومات المنتج المرفقة 90 دقيقة تحت ظروف اختبار تبلغ 750 درجة مئوية. يشير هذا إلى حالة الاختبار المحددة لبناء الكابل المحدد. لا ينبغي تفسيره على أنه ضمان لأداء دائرة متطابق في كل حريق حقيقي لأن النتائج الفعلية تعتمد على التثبيت والتعرض للحريق وطريقة الاختبار المعمول بها.
يجب أن يأخذ الاختيار في الاعتبار تيار الحمل، وانخفاض الجهد، وطول الكابل، وطريقة التثبيت، والظروف المحيطة، وتجميع الكابلات ومستوى أداء الحريق المطلوب. توفر قيم السعة المدرجة في الجدول بيانات مرجعية للتركيب في الهواء والتربة المدفونة مباشرة.
تتضمن بيانات المنتج قيم السعة للتربة المدفونة مباشرة. لا يزال يتعين تأكيد الملاءمة الفعلية وفقًا لبناء الكابل وظروف الدفن والحماية الميكانيكية والخصائص الحرارية للتربة ومتطلبات التثبيت المعمول بها.
يجب أن يكون الطرف أو الموصل مناسبًا لموصلات الألومنيوم والحمل المحدد. يعد إعداد الموصل وضغطه بشكل صحيح أمرًا مهمًا للحفاظ على اتصال كهربائي موثوق به وتجنب مقاومة التلامس المفرطة أو التسخين الموضعي.
اعتمادًا على متطلبات المشروع، يمكن توفير البيانات الفنية ووثائق اختبار المنتج وشهادات تأهيل الشركة لتقييم الموردين والمنتج. بالنسبة للتطبيقات المتعلقة بالحريق، ينبغي مراجعة وثائق اختبار الحريق ذات الصلة مع مواصفات المشروع قبل الموافقة عليها.
