تم تصميم كابل الطاقة ذو الجهد المنخفض المقاوم للحريق من الألومنيوم PVC FR من Qiancheng لتوزيع الطاقة ذات الجهد المنخفض حيث يكون أداء مثبطات اللهب ومقاوم للحريق مطلوبًا. يمكن تخصيص بناء موصلات الألومنيوم لخدمات البناء ودوائر الطاقة في حالات الطوارئ والمرافق الصناعية وغيرها من المشاريع حيث يجب مراعاة وزن الموصل وظروف التثبيت ومتطلبات الأداء ضد الحرائق معًا.
|
منطقة المقطع العرضي للموصل الاسمي (مم²) |
سمك العزل (مم) |
سمك الغمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة التيار المستمر للموصل (Ω/km) |
اختبار الجهد (كيلو فولت / 5 دقائق) |
Ampacity-Al في الهواء (A) |
Ampacity-Al في التربة المدفونة مباشرة (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
.12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.47.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
.64.61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
.03.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
.91.91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
.21.20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
.80.868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
.60.641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
.40.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.30.320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
.20.253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
.20.206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
.10.164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
.100.100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
.0.0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
.0.0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
.030.0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
يستخدم الكابل موصل ألومنيوم لنقل الطاقة ذات الجهد المنخفض. يمكن أن يؤدي بناء الألومنيوم إلى تقليل وزن الموصل مقارنةً بالنحاس في مساحة مقطع عرضي مكافئة، ولكن يجب أن يأخذ اختيار الموصل أيضًا في الاعتبار المقاومة والتيار المسموح به وانخفاض الجهد وطريقة الاتصال وظروف التثبيت. توفر القيم الموجودة في الجدول الفني نقطة البداية لاختيار الكابل على مستوى المشروع.
يهدف البناء المقاوم للحريق إلى المساعدة في الحفاظ على استمرارية الدائرة في ظل ظروف اختبار الحريق المحددة. يجب التأكد من مستوى مقاومة الحريق المطلوب من معيار المنتج المطبق ومواصفات المشروع. تعد مقاومة الحريق وتثبيط اللهب من خصائص الأداء المختلفة ويجب تقييمها باستخدام متطلبات الاختبار المقابلة.
يتم استخدام مادة PVC المقاومة للهب في العزل والغلاف الخارجي في البناء المذكور. ويتمثل دورها في الحد من انتشار اللهب في ظل ظروف الاختبار المحددة. وينبغي التحقق من مستوى الأداء الفعلي من خلال تقرير اختبار المنتج ذي الصلة بدلاً من الاستدلال عليه من اسم المادة وحده.
يزداد سمك العزل والغلاف مع مساحة المقطع العرضي للموصل وفقًا لمواصفات المنتج. تؤثر هذه الأبعاد على قطر الكابل الإجمالي ومساحة التثبيت ومتطلبات الحماية الميكانيكية، لذا يجب التحقق من حجم الكابل النهائي وفقًا للدرج أو القناة أو ترتيب الخندق المتوفر.

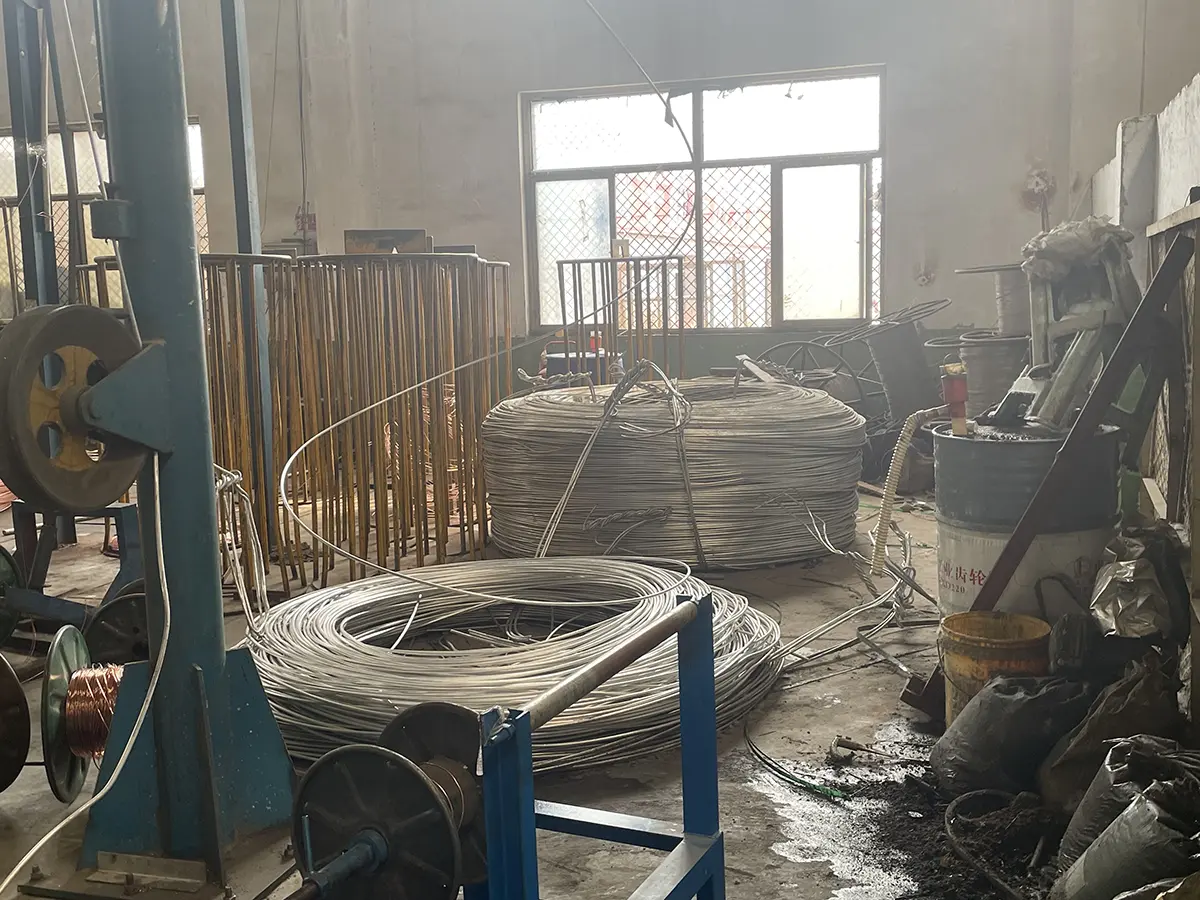

تقوم شركة Qiancheng بتصنيع الكابل من خلال معالجة الموصلات، وتطبيق الطبقة المقاومة للحريق، وبثق العزل وبثق الغلاف. يمكن أن يشمل فحص الإنتاج مقاومة الموصل وفحوصات الأبعاد وأداء العزل واختبار أداء الحريق ذي الصلة وفقًا للمواصفات المتفق عليها.
يتم فحص الموصلات والمواد العازلة الواردة وفقًا لمتطلبات الإنتاج المطبقة قبل المعالجة. تعد مقاومة موصل الألومنيوم واتساق الأبعاد من نقاط مراقبة الجودة المهمة لأنها تؤثر بشكل مباشر على الأداء الكهربائي ومطابقة الكابل النهائي.
يتم التحكم في معالجة الموصلات وتطبيق الطبقة المقاومة للحريق ومعلمات البثق أثناء الإنتاج. يتم فحص العزل وسمك الغلاف وفقًا لمواصفات المنتج لتقليل اختلاف الأبعاد بين دفعات الإنتاج.
يمكن ربط سجلات الإنتاج والفحص بمجموعة الكابلات ذات الصلة وتحديد البكرة. بالنسبة للطلبات الهندسية، يمكن الاتفاق على مستندات الفحص المطلوبة وسجلات الاختبار ومعلومات البكرة قبل الإنتاج لدعم تقديم المشروع وقبوله.
يمكن ترتيب فحص المصنع أو أخذ العينات أو الاختبار بواسطة طرف ثالث عندما تتطلب مواصفات الشراء ذلك. يجب تأكيد نطاق التفتيش مسبقًا حتى تتوفر العينات ومعدات الاختبار وسجلات الإنتاج ذات الصلة.
إن البناء المقاوم للحريق مخصص للدوائر التي تكون فيها الوظيفة الكهربائية المستمرة أثناء التعرض المحدد للحريق جزءًا من متطلبات المشروع. يجب التأكد من مدة الاختبار المطلوبة ودرجة حرارة اللهب والظروف الميكانيكية ومعايير سلامة الدائرة من المعايير المعمول بها ومواصفات المشروع.
يتعلق أداء مثبطات اللهب بالحد من انتشار اللهب على طول الكابل في ظل ظروف اختبار محددة. تغطي المواصفة القياسية IEC 60332 اختبارات الكابلات الكهربائية وكابلات الألياف الضوئية في ظل ظروف الحريق، بما في ذلك طرق انتشار اللهب الرأسي للكابلات الفردية وترتيبات الكابلات المجمعة.
بالنسبة للمشاريع ذات متطلبات قبول السلامة من الحرائق، يجب أن يحدد تقرير الاختبار المطبق بنية الكابل التي تم اختبارها وحجم الموصل وطريقة الاختبار والنتيجة. وهذا أكثر فائدة للمراجعة الفنية من الاعتماد فقط على الأوصاف العامة مثل مقاومة الحريق أو مثبطات اللهب.
بالنسبة للكابلات ذات الجهد المنخفض المطلوبة للحفاظ على سلامة الدائرة أثناء الحريق، توفر المواصفة القياسية IEC 60331 طرق اختبار في ظل ظروف حريق محددة. يتم تطبيق أجزاء مختلفة من المعيار وفقًا لقطر الكابل وترتيب الاختبار، لذلك يجب أن تكون طريقة الاختبار الدقيقة مطابقة لبناء الكابل ومتطلبات المشروع.

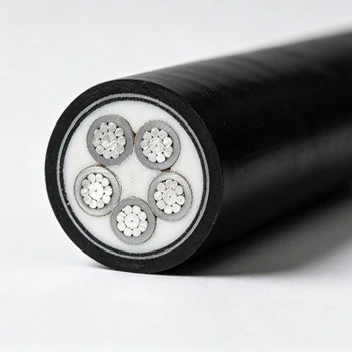

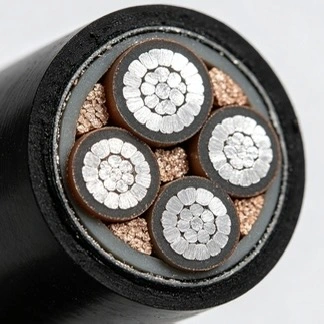

يجمع بناء الكابل بين موصل الألومنيوم والطبقة المقاومة للحريق والعزل والغلاف الخارجي. تؤدي كل طبقة وظيفة مختلفة، لذا يجب أن يأخذ الاختيار في الاعتبار البناء الكامل بدلاً من مادة الموصل وحدها.
يوفر الموصل المسار الكهربائي لدائرة الجهد المنخفض. يجب اختيار منطقة المقطع العرضي وفقًا لتيار التصميم وانخفاض الجهد المسموح به وظروف التثبيت والمتطلبات الكهربائية المطبقة.
توفر الطبقة المقاومة للحريق حماية حرارية حول الموصل أثناء التعرض للحريق المحدد. يتم تقييم أدائه من خلال اختبار مقاومة الحريق المطبق وليس من خلال بيانات درجة حرارة التشغيل العادية.
يفصل العزل الموصل النشط عن المكونات الموصلة أو الخارجية الأخرى. يعد سمك العزل الموحد مهمًا للسلامة الكهربائية واتساق الأبعاد أثناء الإنتاج.
يوفر الغلاف الخارجي الحماية ضد بيئة التثبيت الخارجية ويساهم في أداء الكابل المقاوم للهب. عندما يكون التركيب الخارجي مطلوبًا، يجب التأكد من مادة الغلاف والمقاومة البيئية مقابل ظروف التعرض الفعلية.
يمكن تخصيص كابل الطاقة ذو الجهد المنخفض المقاوم للحريق المصنوع من الألومنيوم PVC FR لدوائر مختارة ذات جهد منخفض في المستشفيات والمدارس ومراكز التسوق ومباني المكاتب والمرافق العامة الأخرى التي تنطبق عليها متطلبات الأداء ضد الحرائق. قد تشتمل الدوائر النموذجية على طاقة الطوارئ والمعدات المتعلقة بالحريق وغيرها من الأحمال ذات الجهد المنخفض المحددة.
قد تستخدم المصانع الصناعية ومرافق الإنتاج كابلات ذات جهد منخفض مقاومة للحريق لدوائر طاقة طارئة أو أساسية مختارة. يجب تحديد حجم الكابل بناءً على حمل الجهاز، وتيار البدء، وترتيبات التثبيت، وحدود انخفاض الجهد المطلوبة.
يمكن اعتبار الكابل مناسبًا لمشاريع التوزيع والتجديد ذات الجهد المنخفض حيث تكون موصلات الألومنيوم مناسبة للتصميم الكهربائي ومتطلبات أداء الحريق المحددة. قد يشمل التثبيت حوامل الكابلات أو الخنادق أو أنظمة التوجيه المحمية الأخرى اعتمادًا على المشروع.
تتطلب مسارات الكابلات تحت الأرض مراعاة الرطوبة والأضرار الميكانيكية والتآكل والصرف والوصول للصيانة. يجب استخدام الدفن المباشر فقط حيث يسمح بناء الكابل ومواصفات المشروع بذلك، مع تطبيق حماية إضافية عندما تتطلب ظروف الموقع ذلك.
قبل التثبيت العمودي أو الدرج، يجب على المهندسين التحقق من وزن الكابل ومتطلبات الانحناء وتباعد الدعم وتبديد الحرارة وعدد الدوائر المثبتة معًا. يمكن أن تكون موصلات الألومنيوم مفيدة عندما يكون وزن الكابل أحد الاعتبارات الهامة للتركيب، ولكن الحجم الكهربائي يظل عامل الاختيار الأساسي.
يجب اختيار منطقة المقطع العرضي وفقًا لتيار التصميم وفحصها مقابل انخفاض الجهد المسموح به وظروف التثبيت ودرجة الحرارة المحيطة وتجميع الكابلات. يجب تفسير قيم السعة في الجدول مع شروط التثبيت الفعلية للمشروع بدلاً من استخدامها كقيم حقل عالمية.
يجب تحديد مقاومة الحريق ومثبطات اللهب بشكل منفصل في وثائق الشراء. إذا كان المشروع يتطلب استمرار تشغيل الدائرة أثناء الحريق، فيجب ذكر طريقة ومدة اختبار سلامة الحرائق المطلوبة بوضوح. إذا كان المشروع يتطلب فقط الحد من انتشار اللهب، فيجب تحديد اختبار مثبطات اللهب المطبق.
يمكن أن تفرض التركيبات الداخلية والخارجية وتحت الأرض والكابلات متطلبات مختلفة على الغلاف الخارجي ونظام التثبيت الداعم. بالنسبة للمشاريع التي تنطوي على الرطوبة أو التعرض للمواد الكيميائية أو أشعة الشمس القوية أو المخاطر الميكانيكية العالية، يجب مراجعة شروط التثبيت قبل الانتهاء من بناء الكابل.
بالنسبة لأوامر التصدير والبنية التحتية، يمكن أن تحدد مواصفات الشراء مقاومة الموصل، وأبعاد العزل، واختبار الجهد، واختبار أداء الحريق، ونطاق التفتيش ومتطلبات الوثائق. يساعد الاتفاق على هذه العناصر قبل الإنتاج على تجنب الاختلافات بين وثائق الشراء ومعايير القبول النهائي.
للحصول على عرض أسعار أو مراجعة فنية، يمكن للعملاء توفير الجهد المقنن، والمقطع العرضي للموصل، وطول الكابل المطلوب، وطريقة التثبيت، وتطبيق المشروع والمعايير المطبقة. يمكن لـ Qiancheng مراجعة هذه التفاصيل والتأكد من البناء المناسب لكابل الطاقة ذو الجهد المنخفض المقاوم للحريق المصنوع من الألومنيوم PVC FR بالإضافة إلى المستندات الفنية المطلوبة.
بالنسبة للمشاريع التي تتضمن دوائر مقاومة للحريق، من المفيد أيضًا تحديد طريقة اختبار سلامة الحرائق المطلوبة ومستوى اختبار مثبطات اللهب ومتطلبات مقاومة الموصل وإجراءات الفحص قبل الإنتاج. تسمح هذه المعلومات لفرق التصنيع ومراقبة الجودة بالعمل وفقًا لمواصفات فنية محددة.

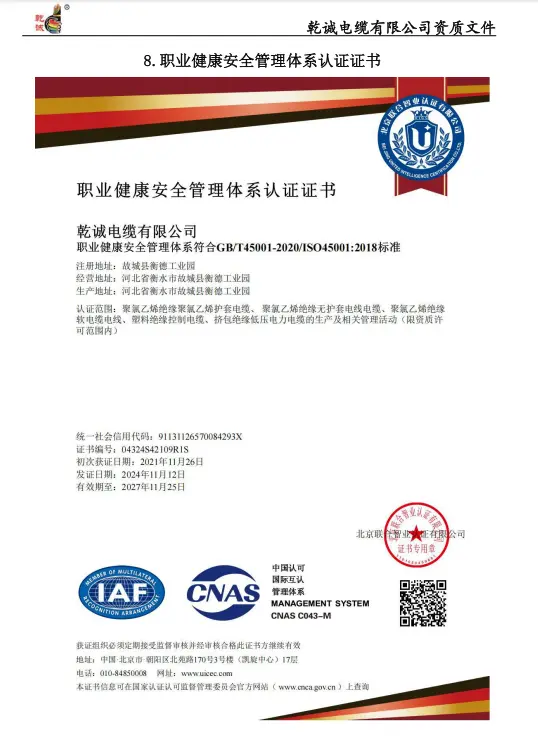

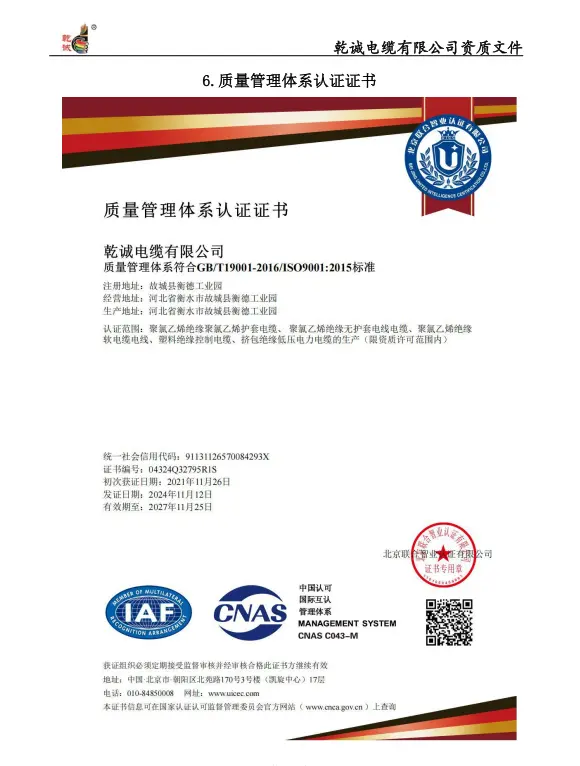

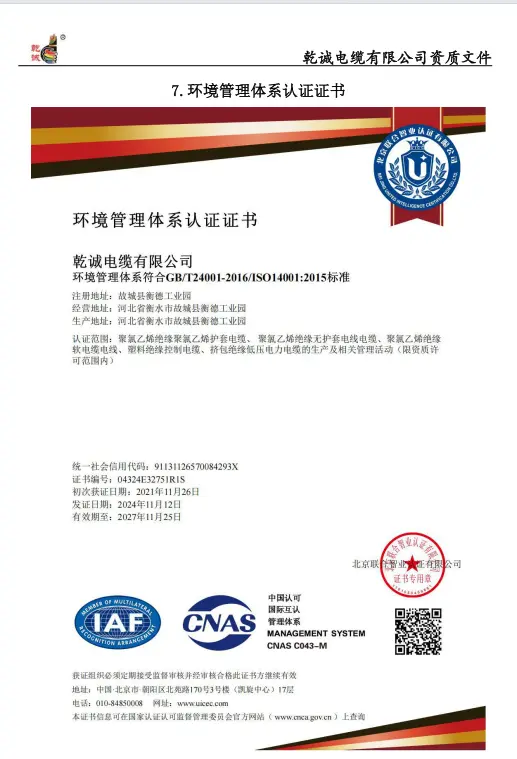

حيثما ينطبق ذلك على المشروع، يمكن لشركة Qiancheng تقديم الوثائق المتعلقة بأنظمة إدارة الجودة والبيئة والصحة والسلامة المهنية، بما في ذلك شهادات ISO9001 وISO14001 وISO45001.
يمكن توفير تراخيص الإنتاج ووثائق التأهيل الخاصة بالمنتج وفقًا لمتطلبات المنتج والسوق الوجهة والمشروع. يجب على العملاء تأكيد الشهادات الدقيقة المطلوبة للقبول التنظيمي المحلي أو قبول المشروع قبل الطلب.
يمكن تقديم تقارير اختبار مقاومة الحريق ومثبطات اللهب وفقًا للبناء الذي تم اختباره وطريقة الاختبار المعمول بها. بالنسبة للمراجعة الفنية، يجب مراجعة التقرير مقابل بنية الكابل المطلوبة وحجم الموصل ومستوى الأداء المطلوب.
بالنسبة للطلبات الخارجية، يمكن أن تتضمن المستندات الفنية مواصفات باللغة الإنجليزية وسجلات الفحص ومستندات قبول المصنع ومعلومات التعبئة وسجلات تتبع الدُفعات عند تضمينها في اتفاقية الشراء.
ج: إنها تتناول خصائص مختلفة لأداء الحرائق. تم تصميم الكابل المقاوم للهب للحد من انتشار اللهب في ظل ظروف اختبار محددة، في حين تم تصميم الكابل المقاوم للحريق للحفاظ على سلامة الدائرة لفترة محددة في ظل ظروف اختبار الحريق المعمول بها. يجب ذكر الأداء المطلوب في مواصفات المشروع.
ج: يمكن للألمنيوم أن يقلل من وزن الموصل مقارنة بالنحاس في نفس مساحة المقطع العرضي الاسمية. ولذلك يمكن أخذها بعين الاعتبار للمشاريع التي يكون فيها وزن الكابل ومعالجة التركيب وتكلفة المواد من العوامل المهمة. لا يزال يتعين تحديد حجم الموصل وفقًا للسعة الحالية، وانخفاض الجهد والمتطلبات الكهربائية المعمول بها.
ج: يجب أن يأخذ الاختيار في الاعتبار تيار التصميم، وطريقة التثبيت، ودرجة الحرارة المحيطة، وتجميع الكابلات، وطول الدائرة، وانخفاض الجهد، وظروف الدائرة القصيرة. توفر قيم السعة في الجدول بيانات مرجعية، ولكن يجب التحقق من الاختيار النهائي مقابل ترتيب التثبيت الفعلي.
ج: يمكن أخذ ذلك في الاعتبار بالنسبة للدوائر ذات الجهد المنخفض حيث يتطلب المشروع إنشاءات مقاومة للحريق. بالنسبة لمضخات الحريق أو إضاءة الطوارئ أو غيرها من معدات سلامة الحياة، يجب تأكيد مدة تكامل الدائرة المطلوبة والمعايير المحلية أو معايير المشروع المعمول بها قبل اختيار الكابل.
ج: يعتمد الاستخدام الخارجي على بنية الغلاف والتعرض البيئي وطريقة التثبيت. عندما يتعرض الكابل لأشعة الشمس لفترة طويلة أو الرطوبة أو المواد الكيميائية أو الأضرار الميكانيكية، يجب أن يحدد المشروع نظام حماية البيئة والتركيب المطلوب.
ج: يجب استخدام الدفن المباشر فقط عندما تسمح بذلك مواصفات الكابل وتصميم المشروع. يجب تقييم رطوبة التربة والتآكل والحماية الميكانيكية والصرف وظروف الخدمة المتوقعة قبل اختيار الدفن المباشر. قد تكون هناك حاجة إلى قناة أو تدابير وقائية أخرى في البيئات الصعبة.
ج: نعم. يمكن ترتيب فحص المصنع وأخذ العينات والاختبار المشهود وفقًا لخطة التفتيش المتفق عليها. يجب تأكيد عناصر الاختبار المطلوبة وطريقة أخذ العينات والوثائق ومعايير القبول قبل الإنتاج.
ج: تتضمن المعلومات المفيدة حجم الموصل وطول الكابل ومستوى الجهد وطريقة التثبيت والتطبيق وبلد الوجهة والمعايير المطبقة ومستوى أداء الحريق المطلوب. إذا لم يتم الانتهاء من مواصفات الكابل، فيمكن توفير شروط حمل المشروع وتركيبه لإجراء مراجعة فنية أولية.
