تم تصميم كابل الطاقة ذو الجهد المنخفض المقاوم للحريق من الألومنيوم XLPE FR من Qiancheng لتوزيع الطاقة ذات الجهد المنخفض حيث يجب مراعاة مقاومة الحريق وأداء مثبطات اللهب ووزن التثبيت معًا. يستخدم الكابل موصلًا من الألومنيوم وعزل XLPE وطبقة مقاومة للحريق من الميكا وغلافًا خارجيًا مقاومًا للهب للتطبيقات بما في ذلك أنظمة طاقة المباني وخنادق الكابلات والشبكات البلدية والمرافق الصناعية.
|
منطقة المقطع العرضي للموصل الاسمي (مم²) |
سمك العزل (مم) |
سمك الغمد (مم) |
القطر الخارجي التقريبي للكابل (مم) |
مقاومة التيار المستمر للموصل (Ω/km) |
اختبار الجهد (كيلو فولت / 5 دقائق) |
Ampacity-Al في الهواء (A) |
Ampacity-Al في التربة المدفونة مباشرة (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
.12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
.47.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
.64.61 |
3.5 |
45 |
54 |
|
1 × 10 |
0.7 |
1.5 |
8 |
.03.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
.91.91 |
3.5 |
78 |
90 |
|
1 × 25 |
0.9 |
1.5 |
10 |
.21.20 |
3.5 |
100 |
115 |
|
1 × 35 |
0.9 |
1.5 |
12 |
.80.868 |
3.5 |
125 |
135 |
|
1 × 50 |
1.0 |
1.5 |
13 |
.60.641 |
3.5 |
150 |
165 |
|
1 × 70 |
1.1 |
1.5 |
14 |
.40.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
.30.320 |
3.5 |
230 |
240 |
|
1 × 120 |
1.2 |
1.5 |
18 |
.20.253 |
3.5 |
370 |
275 |
|
1 × 150 |
1.4 |
2.0 |
21 |
.20.206 |
3.5 |
310 |
310 |
|
1 × 185 |
1.6 |
2.0 |
23 |
.10.164 |
3.5 |
360 |
355 |
|
1 × 240 |
1.7 |
2.0 |
25 |
.125 |
3.5 |
430 |
410 |
|
1 × 300 |
1.8 |
2.0 |
34 |
.100.100 |
3.5 |
495 |
465 |
|
1 × 400 |
2.0 |
2.1 |
37 |
.0.0778 |
3.5 |
590 |
535 |
|
1 × 500 |
2.2 |
2.2 |
41 |
.0.0605 |
3.5 |
685 |
610 |
|
1 × 630 |
2.4 |
2.3 |
45 |
.0.0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
.030.0367 |
3.5 |
930 |
785 |
|
1 × 1000 |
2.8 |
2.6 |
51 |
.0.0291 |
3.5 |
1050 |
875 |
يستخدم الموصل الألومنيوم كمادة تحمل التيار. بالمقارنة مع موصل نحاسي ذو تصميم كهربائي مكافئ، يمكن للألمنيوم أن يقلل من كتلة الكابل، وهو ما يمكن أن يكون مناسبًا لتشغيل الكابلات الطويلة، وتحميل علبة الكابلات والتعامل مع التثبيت. يجب اختيار المقطع العرضي للموصل وفقًا لقدرة حمل التيار، وانخفاض الجهد، وظروف التثبيت والمعايير الكهربائية المطبقة.
يوفر البولي إيثيلين المتقاطع العزل الكهربائي الأساسي حول الموصل. بالمقارنة مع العزل PVC التقليدي، يتم اختيار XLPE بشكل عام بسبب درجة حرارة التشغيل الأعلى المسموح بها ومقاومته للشيخوخة الحرارية. يجب أن تتبع درجة حرارة التشغيل الفعلية وظروف الدائرة القصيرة وبيئة الخدمة مواصفات المنتج المطبقة ومعايير التثبيت.
يتم دمج طبقة مقاومة للحريق قائمة على الميكا في بناء الكابل للمساعدة في الحفاظ على العزل وسلامة الدائرة عند التعرض لظروف حريق محددة. تعد مقاومة الحريق وتثبيط اللهب من خواص الأداء المنفصلة، لذا يجب تأكيد طريقة الاختبار المطلوبة والمدة ومعايير القبول وفقًا لمواصفات المشروع ووثائق الاختبار المتاحة.
يوفر الغلاف الخارجي الحماية الميكانيكية ويساهم في أداء مثبطات اللهب. تعتمد ملاءمتها للتركيب الخارجي أو الخندق على مركب الغلاف المحدد والتعرض للأشعة فوق البنفسجية والرطوبة ودرجة الحرارة والظروف الميكانيكية. يجب مراعاة حماية التثبيت في الأماكن التي يتعرض فيها الكابل لضغوط بيئية أو ميكانيكية شديدة.
يجمع كابل الطاقة ذو الجهد المنخفض المقاوم للحريق المصنوع من الألومنيوم XLPE FR بين موصل الألومنيوم وعزل XLPE، وطبقة مقاومة للحريق وغلاف مثبط للهب. يسمح هذا البناء بالنظر في المتطلبات الكهربائية والحرارية والأداء الناري للمشروع بشكل منفصل بدلاً من الاعتماد على خاصية مادية واحدة.
يهدف الهيكل المقاوم للحريق إلى دعم استمرارية الدائرة في ظل ظروف اختبار الحريق المحددة. ينبغي أخذ المدة ودرجة الحرارة التي تم التحقق منها من تقرير الاختبار المقابل بدلاً من التعامل معها كضمان تشغيل عام لكل سيناريو حريق.
تتعلق مثبطات اللهب بقدرة بناء الكابل على الحد من انتشار اللهب تحت اختبار محدد. وهي تختلف عن مقاومة الحريق، والتي تتعلق بالحفاظ على سلامة الدائرة لفترة محددة في ظل ظروف حريق محددة. ولقبول المشروع، يجب التحقق من كلا المتطلبين مقابل المعايير المعمول بها ووثائق الاختبار.
يفصل عزل XLPE الموصل عن الطبقات الواقية الخارجية ويوفر العزل الكهربائي أثناء التشغيل العادي. يمكن أن يشمل فحص الكابل النهائي فحوصات الأبعاد ومقاومة الموصل والاختبارات المتعلقة بالعزل واختبار تحمل الجهد وفقًا للمواصفات المطلوبة ومتطلبات الاختبار المعمول بها.

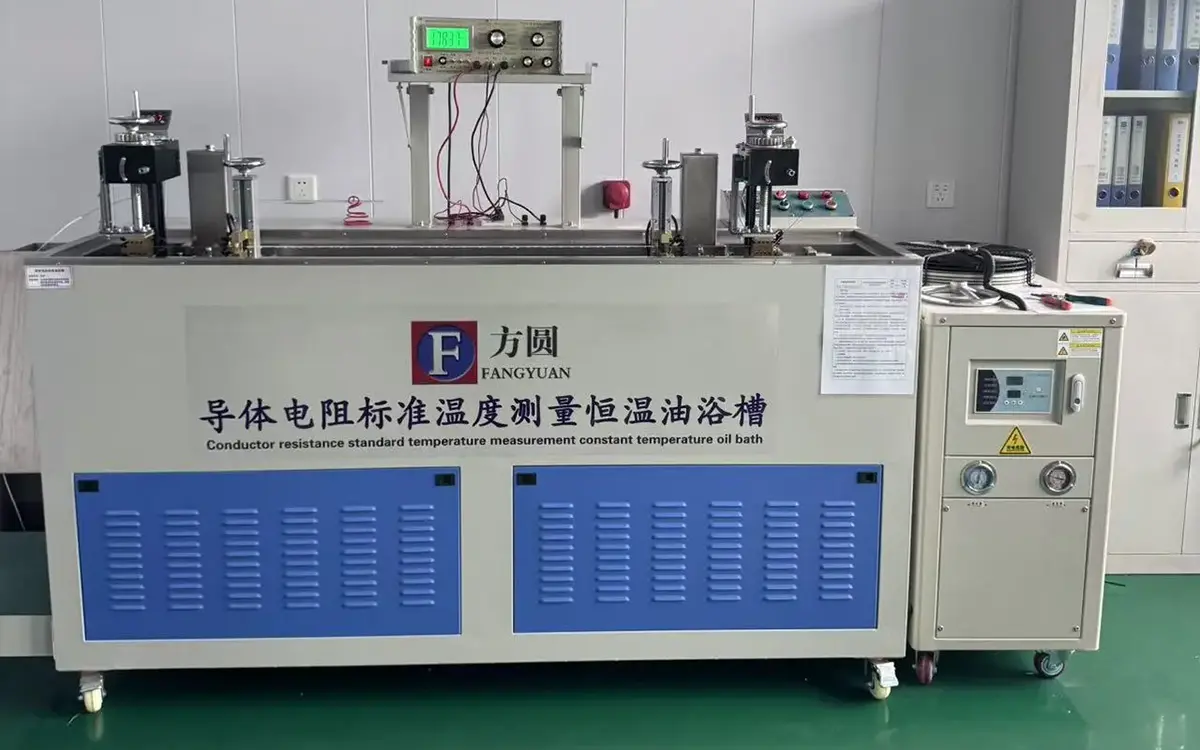

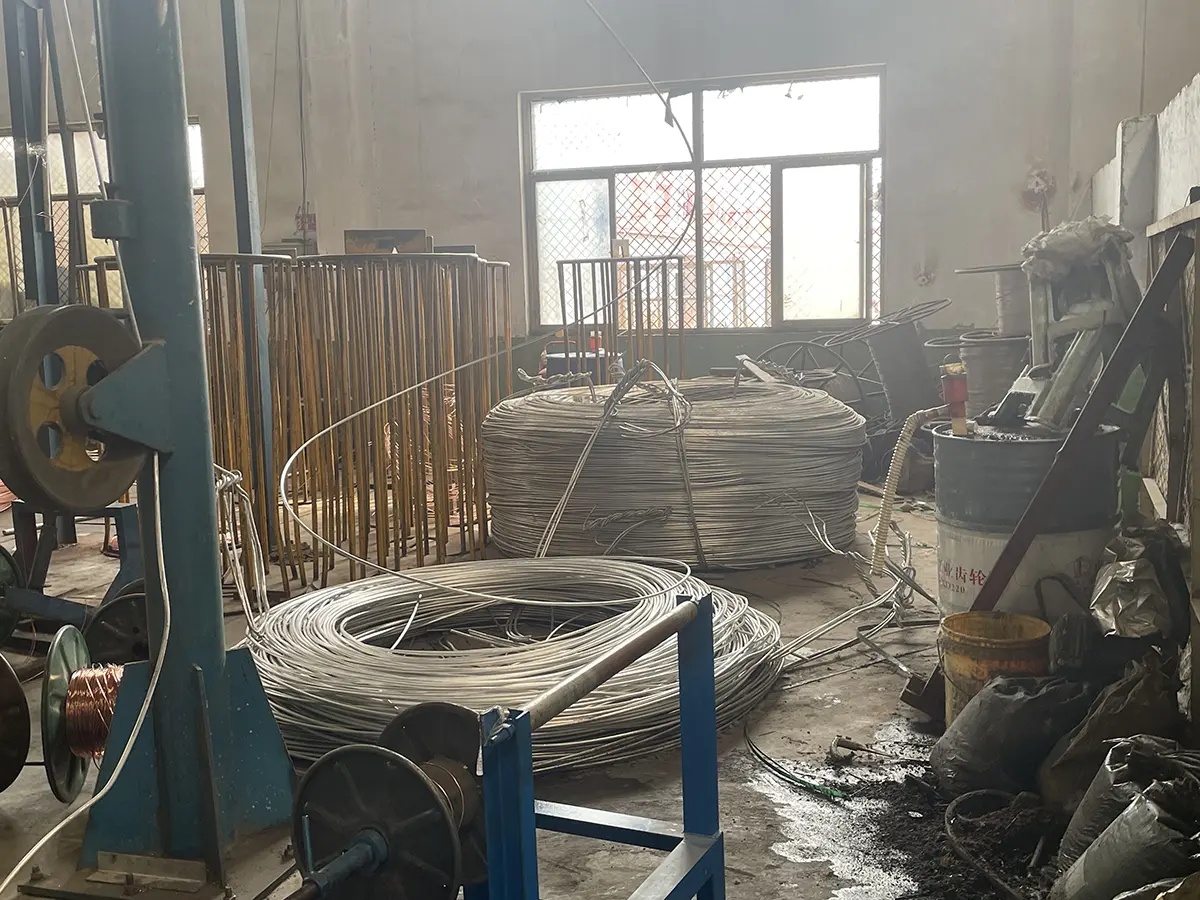

يجب فحص مادة موصل الألومنيوم للتأكد من الخصائص الكهربائية والأبعاد المطلوبة قبل إنتاج الكابلات. توفر سجلات الإنتاج ونتائج اختبار الكابلات النهائية أساسًا لتتبع الدُفعات. عندما يكون ذلك مطلوبًا بموجب عقد المشروع، يمكن ترتيب فحص المصنع أو أخذ عينات من طرف ثالث وفقًا لنطاق التفتيش المتفق عليه.
يجب أن يأخذ اختيار الكابل في الاعتبار تيار الحمل وطريقة التثبيت ودرجة الحرارة المحيطة وتجميع الكابلات وانخفاض الجهد وظروف الدائرة القصيرة. تعتبر قيم السعة في الجدول بيانات مرجعية للتكوينات المدرجة؛ يجب تأكيد حجم الموصل النهائي باستخدام طريقة الحساب وعوامل التصحيح التي يتطلبها معيار المشروع.
بالنسبة للكابلات ذات العزل PVC، أو غلاف PVC أو غلاف مثبطات اللهب الخالي من الهالوجين، يجب ألا تقل درجة الحرارة المحيطة بالتركيب عن 0 درجة مئوية. يجب أن يتم التثبيت في درجة حرارة منخفضة فقط عندما تسمح عملية بناء الكابل وتركيبه بذلك.
|
غرض |
كابل أحادي النواة |
|
كابل متعدد النواة |
|
|
|
غير مدرعة |
مدرعة |
غير مدرعة |
مدرعة |
|
الحد الأدنى لنصف قطر الانحناء أثناء التثبيت |
20 د |
15 د |
15 د |
12 د |
|
الحد الأدنى لنصف قطر الانحناء بالقرب من صناديق التوصيل والمحطات الطرفية (يجب التحكم في الانحناء بعناية، على سبيل المثال من خلال تشكيل لوحات توجيه) |
15 د |
12 د |
12 د |
10 د |
بعد الانتهاء من مد الكابل، يجب إجراء اختبار تحمل الجهد لمدة 15 دقيقة عند جهد اختبار يبلغ 3.5 كيلو فولت.
يمكن استخدام كابل الطاقة ذو الجهد المنخفض المقاوم للحريق المصنوع من الألومنيوم XLPE FR لتوزيع الطاقة ذات الجهد المنخفض للسلامة من الحرائق في المستشفيات والمدارس والمباني التجارية والمرافق الصناعية وشبكات الأنابيب البلدية والمشاريع المماثلة. يجب أن يعتمد الاختيار على الحمل المطلوب والجهد وطريقة التثبيت والظروف البيئية ومتطلبات الأداء ضد الحرائق.
مناسب لدوائر الطاقة ذات الجهد المنخفض المثبتة في حوامل الكابلات الداخلية حيث تشكل متطلبات الأداء ضد الحريق جزءًا من مواصفات المشروع. يجب مراعاة تباعد دعم الكابل وتجميعه وتبديد الحرارة أثناء التثبيت.
يمكن استخدام الكابل للتركيبات العلوية الخارجية وخنادق الكابلات عندما يكون بناء الغلاف والظروف البيئية مناسبة. يجب تقييم التعرض للأشعة فوق البنفسجية والرطوبة وتغيرات درجات الحرارة والحماية الميكانيكية قبل التثبيت.
ويمكن النظر في الدفن المباشر الخفيف حيثما يسمح بناء الكابل ومتطلبات المشروع بذلك. يجب تقييم ظروف التربة والرطوبة والتآكل وعمق الدفن والحماية الميكانيكية قبل تأكيد طريقة التثبيت.
يحظر الغمر تحت الماء لفترة طويلة. بالنسبة للمواقع التي تتعرض بشكل مستمر للمياه، أو التلوث الكيميائي الشديد، أو التحميل الميكانيكي الاستثنائي أو غيرها من الظروف الخاصة، يجب اختيار بناء كابل مصمم خصيصًا لهذه الظروف.
تحتفظ Qiancheng بسجلات الإنتاج والفحص لتصنيع الكابلات واختبار المنتج النهائي. اعتمادًا على تكوين المنتج ومتطلبات المشروع، قد تتضمن الوثائق مواصفات المنتج، وسجلات اختبار المصنع، ونتائج اختبار تحمل الجهد، وتقارير اختبار أداء الحرائق، ومعلومات إمكانية تتبع الدفعة.
بالنسبة لمشاريع التصدير، يمكن للعملاء توفير حجم الموصل المطلوب، وطول الكابل، وطريقة التثبيت، ومتطلبات أداء الحريق والمعايير المطبقة مسبقًا. تساعد هذه المعلومات في تحديد حزمة بناء الكابلات والوثائق المناسبة قبل الإنتاج.
يمكن ترتيب زيارات المصنع للعملاء وإجراءات التفتيش المتفق عليها وأخذ عينات مستقلة من طرف ثالث عندما يتطلب العقد ذلك. يمكن أيضًا مناقشة قطع الطول ووضع العلامات على السطح وفقًا لمواصفات الطلب.
ج: يقلل الألومنيوم من كتلة الموصل مقارنة بالنحاس في ظل ظروف التصميم الكهربائي المماثلة. يعتمد الفرق الفعلي في وزن الكابل وتكلفته على حجم الموصل وبناء الكابل وطريقة التثبيت ومتطلبات المشروع. لا ينبغي أن يعتمد حجم الموصل على الوزن وحده.
ج: تعمل طبقة الميكا كحاجز مقاوم للحريق حول الموصل. وبموجب اختبار الحريق المؤهل، فإنه يساعد في الحفاظ على العزل الكهربائي وسلامة الدائرة لمدة الاختبار المحددة. يجب أن يؤخذ الأداء الذي تم التحقق منه من تقرير الاختبار ذي الصلة.
ج: يتم اختيار XLPE بشكل شائع عندما تكون هناك حاجة إلى قدرة أعلى على درجة حرارة التشغيل ومقاومة الشيخوخة الحرارية. لا يزال نظام العزل المناسب يعتمد على مستوى الجهد والظروف المحيطة وطريقة التثبيت والمعايير المعمول بها.
ج: يجب أن يأخذ الاختيار في الاعتبار تيار الحمل، وطريقة التثبيت، ودرجة الحرارة المحيطة، والتجميع، وانخفاض الجهد، وظروف الدائرة القصيرة. يجب استخدام قيم السعة الموضحة في جدول المواصفات مع حسابات التصميم وعوامل التصحيح المطبقة.
ج: أثناء التثبيت، الحد الأدنى لنصف قطر الانحناء هو 20D للكابلات أحادية النواة غير المدرعة، و15D للكابلات أحادية النواة المدرعة، و15D للكابلات غير المدرعة متعددة النواة و12D للكابلات المدرعة متعددة النواة. بالقرب من صناديق الاتصال والمحطات الطرفية، تكون القيم المحددة هي 15D و12D و12D و10D على التوالي.
ج: وفقًا لمتطلبات التركيب المرفقة، يجب إجراء اختبار تحمل الجهد بعد التمديد عند 3.5 كيلو فولت لمدة 15 دقيقة. يجب أن يتبع إجراء الاختبار الفعلي مواصفات المشروع ومتطلبات السلامة المعمول بها.
ج: يمكن النظر في التركيب العلوي الخارجي، وتركيب خندق الكابلات والدفن المباشر الخفيف عندما تكون الظروف البيئية وظروف التثبيت مناسبة. يحظر الغمر تحت الماء لفترة طويلة. يجب تقييم التعرض للأشعة فوق البنفسجية والرطوبة وظروف التربة والحماية الميكانيكية قبل التثبيت.
ج: اعتمادًا على تكوين المنتج والعقد، قد تتضمن المستندات المتاحة مواصفات المنتج، وسجلات اختبار المصنع، ونتائج اختبار تحمل الجهد، وتقارير اختبار أداء الحرائق، وسجلات تتبع الدفعات. ينبغي تأكيد الوثائق المطلوبة قبل الإنتاج.
