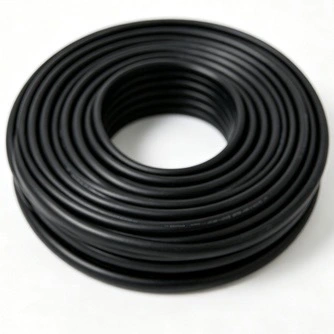

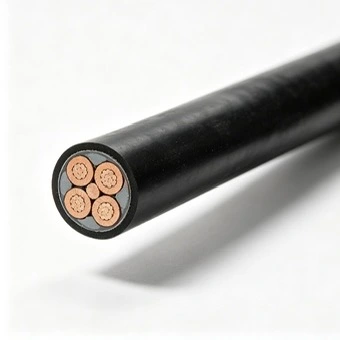

كابل الطاقة ذو الجهد المنخفض المقاوم للحريق من النحاس PVC عبارة عن بناء كابل منخفض الجهد يشتمل على موصلات نحاسية وعزل وغمد PVC وطبقة مقاومة للحريق من الميكا. إنه مخصص للدوائر التي تتطلب استمرارية الطاقة أثناء حالة حريق محددة، بما في ذلك طاقة الطوارئ والحماية من الحرائق والأنظمة الكهربائية الأخرى المتعلقة بالسلامة. تقوم شركة Qiancheng بتصنيع الكابل من خلال عمليات اختبار الموصل والعزل والمقاومة للحريق والمنتج النهائي.
|
القسم الاسمي (مم²) |
الحد الأدنى لعدد أسلاك الموصل |
القطر الخارجي للموصل (مم) |
السماكة الاسمية للعزل PVC/مم |
القطر الخارجي التقريبي للعزل/مم |
أقصى مقاومة للموصل عند 20 درجة مئوية (Ω/كم) النحاس |
|
1.5 |
1 |
1.36 ± 0.02 |
0.8 |
3.2 |
12.1 |
|
1.5 (ب) |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5 (ب) |
7 |
2.01 ± 0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
1.0 |
4.4 |
4.61 |
|
4 (ب) |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
1.0 |
4.9 |
3.08 |
|
6 (ب) |
7 |
3.09 ± 0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
يتم سحب قضبان النحاس الإلكتروليتية عالية النقاء إلى قطر الموصل المطلوب من خلال معدات الرسم متعددة القوالب. يتم استخدام التلدين المستمر لتخفيف الضغط الداخلي والحفاظ على الخواص الميكانيكية المطلوبة. يتم فحص مقاومة الموصل أثناء الإنتاج وفقًا للمتطلبات الكهربائية المحددة.
بالنسبة للإنشاءات المجدولة، يتم ترتيب الأسلاك النحاسية الفردية وتقطيعها وفقًا لهيكل الموصل المحدد. تتحكم العملية في الطول وهندسة الموصل مع الحفاظ على المرونة المطلوبة لتركيب الكابل.
يتم تشكيل الطبقة المقاومة للحريق عن طريق لف شريط الميكا حول الموصل أو قلب الكابل وفقًا للبنية المحددة. يتم التحكم في التداخل والتغطية أثناء الإنتاج بحيث تظل الطبقة المقاومة للحريق مستمرة حول القسم المحمي.
يتم بثق العزل PVC المقاوم للهب حول الموصل. تتم مراقبة أبعاد العزل والتركيز أثناء الإنتاج للحفاظ على السماكة المحددة وتقليل الضغط الكهربائي الموضعي الناتج عن الانحراف المفرط.
يقوم جهاز اختبار الشرارة عبر الإنترنت بفحص سلامة العزل أثناء البثق. عند اكتشاف عيب في العزل، يمكن تحديد الموضع المتأثر للفحص واتخاذ الإجراء التصحيحي قبل مرحلة الإنتاج التالية.
بالنسبة للإنشاءات متعددة النواة، يتم ربط النوى المعزولة مع مواد الحشو المحددة. تحافظ العملية على هندسة الكابل المقصودة وتوفر أساسًا ثابتًا للغلاف الخارجي.
يتم بثق مادة PVC المقاومة للهب كغلاف خارجي وفقًا لبناء الكابل المحدد. يمكن وضع علامة تعريف المنتج على الغلاف، بما في ذلك معلومات الطراز والمواصفات ذات الصلة المطلوبة للتركيب والفحص.
يتم فحص الكابلات النهائية وفقًا للمواصفات الفنية المطبقة. يمكن أن يشمل الفحص اختبار مقاومة الحريق، واختبار تحمل الجهد الكهربي لتردد الطاقة، وقياس مقاومة العزل، ومقاومة الموصلات، واختبارات الانحناء عند درجات الحرارة المنخفضة حيثما يكون ذلك مطلوبًا.

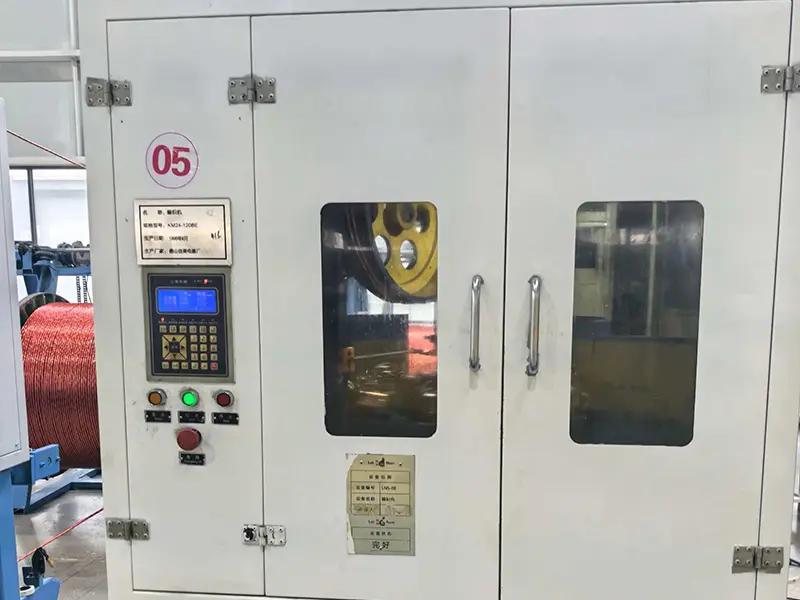

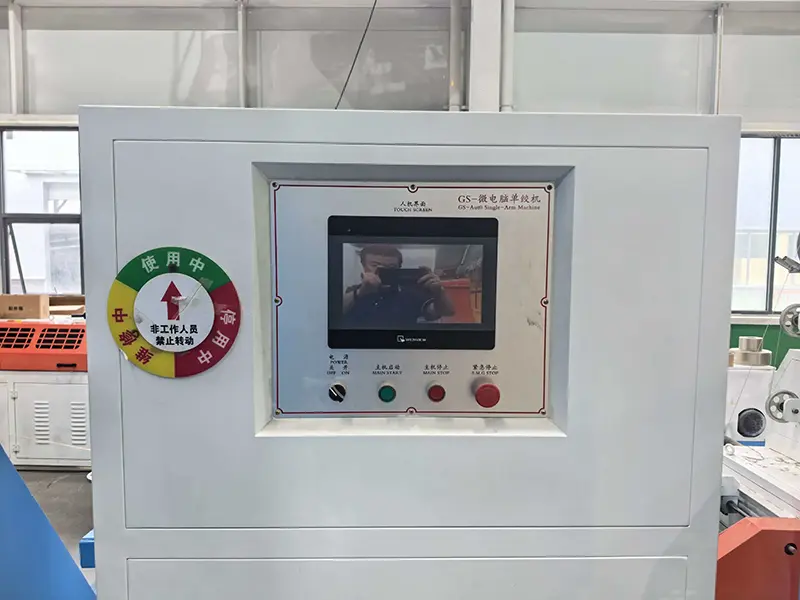

تشتمل معدات إنتاج الكابلات الخاصة بشركة Qiancheng على جدائل مفردة، وجدائل متقاطعة بستة أقراص، وجدائل يتم التحكم فيها عن طريق كمبيوتر صغير، وآلات تغليف عالية السرعة، وخطوط بثق أغلفة وعزل PVC، ومعدات الكابلات، ومعدات وضع العلامات والبثق المتكاملة، وأنظمة اللف والرفع الأوتوماتيكية.
يمكن فحص المواد الواردة مثل قضبان النحاس الخالية من الأكسجين وشريط الميكا المقاوم للحريق ومركبات PVC المقاومة للهب قبل دخولها إلى الإنتاج. توفر سجلات فحص المواد مرجعًا لتتبع الدفعات اللاحقة والتحكم في العمليات.
تتضمن معلمات العملية الرئيسية تداخل شريط الميكا، وسمك العزل، وأبعاد الموصل وظروف البثق. يتم إجراء فحص الدورية أثناء الإنتاج لتحديد انحرافات الأبعاد أو العملية قبل أن يصل الكابل إلى مرحلة المنتج النهائي.

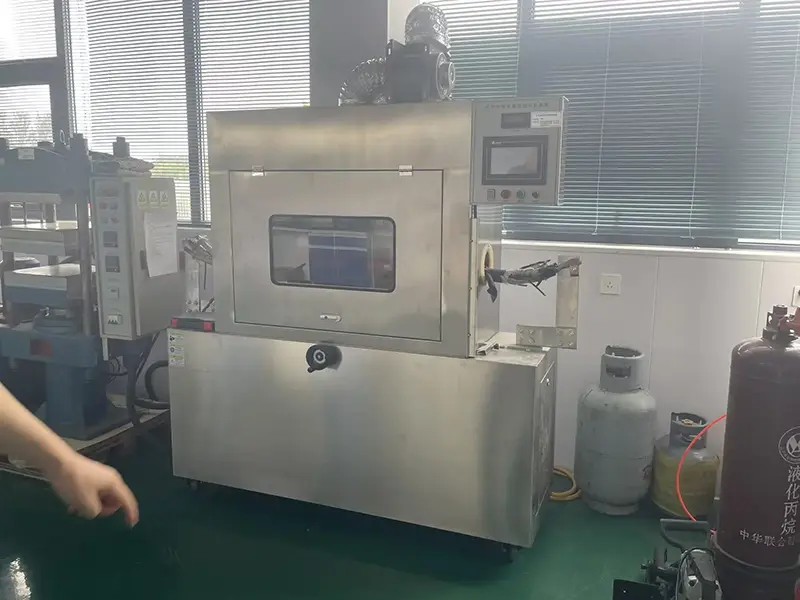

بالنسبة للبناء المقاوم للحريق المطبق، يمكن إجراء اختبار التعرض للحريق في ظل ظروف الاختبار المحددة. تشير معلومات الإنتاج المتوفرة إلى اختبار حريق عند درجة حرارة 750 درجة مئوية لمدة 90 دقيقة وفقًا لمعيار GB/T 19216. يجب تأكيد طريقة الاختبار الفعلية وبناء العينة ومعايير القبول وفقًا للمعايير المعمول بها ومواصفات المنتج.
يمكن أن يشمل الفحص الكهربائي اختبار تحمل الجهد الكهربي لتردد الطاقة وقياس مقاومة العزل ومقاومة الموصل للتيار المستمر. تحدد البيانات المقدمة اختبار تحمل الجهد الكهربي لتردد الطاقة 3.5 كيلو فولت لمدة 5 دقائق ومقاومة العزل ≥100 ميجا أوم/كم لمواصفات المنتج المعمول بها.
اعتمادًا على مواصفات المنتج، يمكن أن يشمل التقييم البيئي الانحناء عند درجة حرارة منخفضة، والتجوية فوق البنفسجية واختبار التآكل الحمضي القلوي. يجب تأكيد درجة حرارة الاختبار المطبقة ومعايير القبول والمدة وفقًا لمتطلبات الطلب.
قبل الشحن، يمكن فحص الكابلات النهائية للتأكد من مظهرها وعلامات المنتج وبناء الكابل ومعلومات البكرة. يمكن توفير سجلات فحص المصنع وغيرها من المستندات الفنية المطلوبة وفقًا لمتطلبات الطلب والمشروع.
تشكل طبقة الميكا المقاومة للحريق حاجزًا عازلًا حول الموصل تحت التعرض لدرجة الحرارة العالية. بالاشتراك مع العزل والغمد PVC المقاوم للهب، يهدف البناء إلى الحفاظ على سلامة الدائرة لمدة الاختبار المحددة بدلاً من مجرد الحد من انتشار اللهب.
يتميز كابل الطاقة ذو الجهد المنخفض المقاوم للحريق من النحاس PVC بسماكة طبقة عازلة موحدة وغير مركزية. تجتاز جميع الكابلات النهائية اختبار تحمل الجهد الكهربي للغمر في الماء، مما يزيل مخاطر التسرب الكهربائي وقصر الدائرة الكهربائية في البيئات تحت الأرض الرطبة. بالمقارنة مع الكابلات غير القياسية المصنوعة من مواد معاد تدويرها، يتم تقليل معدل فشل الأعطال بنسبة 98%.
يجمع بناء الكابل بين الموصلات النحاسية ومواد الميكا المقاومة للحريق وعزل وغلاف PVC المقاوم للهب. أثناء التثبيت، يجب حماية الكابل من السحب الزائد والحواف الحادة وتلف الطبقة المقاومة للحريق. يجب اختيار ملحقات التوصيل المناسبة المقاومة للحريق حيثما يتطلب ذلك تصميم التركيب.
تقوم Qiancheng Cable بتصنيع منتجات كابلات الطاقة والتحكم في منشأة الإنتاج الخاصة بها في هنغشوي، Hebei. يمكن توفير فحص المصنع والوثائق الفنية ومعلومات المنتج الخاصة بالمشروع وفقًا للطلب. بالنسبة للمشاريع الخارجية، يجب تأكيد الشهادات وتقارير الاختبار والوثائق المطلوبة قبل الإنتاج بحيث تتوافق المستندات المقدمة مع الوجهة ومتطلبات المشروع.
يمكن اعتبار الكابل مناسبًا للدوائر ذات الجهد المنخفض حيث يعد الحفاظ على الاستمرارية الكهربائية أثناء حالة حريق محددة جزءًا من متطلبات المشروع، بما في ذلك إضاءة الطوارئ وإنذار الحريق والأنظمة الأخرى المتعلقة بالسلامة.
يجوز للمستشفيات والمدارس والمباني التجارية والمرافق العامة الأخرى تحديد إنشاءات كابلات مقاومة للحريق لدوائر مختارة للطوارئ والحماية من الحرائق. يجب تأكيد مدة الحريق المطلوبة ومعيار الاختبار من مواصفات المشروع.
يمكن استخدام المنتج في حوامل الكابلات والخنادق وأنظمة التوجيه المحمية الأخرى حيث تتوافق ظروف بناء الكابلات وتركيبها. يجب أن يوفر توجيه الكابل الحماية المناسبة ضد الأضرار الميكانيكية والانحناء المفرط.
قد تتطلب المنشآت الصناعية ومرافق البنية التحتية وغيرها من أنظمة التوزيع ذات الجهد المنخفض دوائر مقاومة للحريق للمعدات الحيوية. يجب التأكد من حجم الموصل والتكوين الأساسي وطريقة التثبيت ومتطلبات أداء الحريق قبل المواصفات.
ج: يحد الكابل المقاوم للهب في المقام الأول من انتشار اللهب، في حين يتضمن البناء المقاوم للحريق طبقة مقاومة للحريق تهدف إلى الحفاظ على سلامة الدائرة لفترة محددة في ظل ظروف اختبار حريق محددة. تعتمد مدة الحريق ودرجة حرارة الاختبار المطبقة على مواصفات المنتج ومعاييره.
ج: الموصل مصنوع من النحاس. تحدد معلومات الإنتاج المقدمة قضبان النحاس التحليلية عالية النقاء كمواد أولية، يليها السحب والتليين. يتم فحص مقاومة الموصل DC وفقًا للمتطلبات الفنية المعمول بها.
ج: اعتمادًا على البناء المحدد، يمكن أن يشمل الاختبار مقاومة الحريق، وجهد تحمل تردد الطاقة، ومقاومة العزل، ومقاومة الموصل، والانحناء عند درجات الحرارة المنخفضة. يمكن تأكيد تقرير الاختبار ووثائق الفحص المطلوبة عند تقديم الطلب.
ج: يمكن إعداد المستندات الفنية باللغة الإنجليزية وفقًا لمتطلبات المشروع والطلب. يجب تأكيد الشهادة المطلوبة وتقرير الاختبار وقائمة وثائق الفحص مسبقًا لأن متطلبات التوثيق تختلف حسب الوجهة والمشروع والمعايير المعمول بها.
ج: يمكن مناقشة طول الكابل ومواصفاته وفقًا للترتيب. يجب توفير المقطع العرضي للموصل المطلوب والبناء والكمية وطول البكرة والعلامات والتفاصيل الفنية الأخرى عند طلب عرض الأسعار.
ج: تشتمل بيئات التثبيت النموذجية على حوامل الكابلات وخنادق الكابلات وأنظمة التوجيه ذات الجهد المنخفض المحمية الأخرى. ويمكن أخذه في الاعتبار بالنسبة لدوائر الطاقة في حالات الطوارئ والحماية من الحرائق والدوائر ذات الجهد المنخفض الحرجة في المباني العامة والبنية التحتية والمرافق الصناعية، وفقًا لمتطلبات المشروع.
ج: يمكن مناقشة زيارات المصنع والتفتيش من طرف ثالث وفقًا لترتيبات المشروع والتفتيش. إذا كانت هناك حاجة لأخذ عينات أو اختبار مستقل، فيجب الاتفاق على طريقة أخذ العينات ونطاق التفتيش ومعايير الاختبار المعمول بها قبل الشحن.
ج: توفير المقطع العرضي للموصل المطلوب، والتكوين الأساسي، وطول الكابل، والجهد المقدر، وطريقة التثبيت، ومتطلبات مقاومة الحريق والوجهة. إذا كان المشروع يتطلب معايير أو شهادات أو تقارير اختبار محددة، فقم بتضمين هذه المتطلبات مع الاستفسار حتى يمكن فحص المنتج والوثائق معًا.
للحصول على عرض أسعار المشروع، فإن توفير مواصفات الكابل ومدة مقاومة الحريق المطلوبة وطريقة التثبيت ومتطلبات التوثيق في مرحلة الاستفسار يساعد Qiancheng على تأكيد نطاق البناء والفحص المناسب.
