كابل التحكم المرن PVC النحاسي

نموذج المنتج الأساسي: KVVR

كابل التحكم المرن PVC النحاسي عبارة عن كابل تحكم 450/750 فولت مبني حول موصلات نحاسية مجدولة وعزل وغمد PVC. يسمح بناء الموصل المرن للكابل باتباع مسارات توجيه أكثر إحكامًا من الموصل الصلب أو الصلب، وهو أمر مفيد عندما يتعين على أسلاك التحكم المرور عبر الخزانات أو الصواني أو القنوات أو توصيلات المعدات. ويتمثل دورها الأساسي في نقل إشارات التحكم والقياس والمراقبة ضمن الأنظمة الكهربائية ذات الجهد المنخفض.

بالنسبة لدوائر التحكم الآلي والدوائر المساعدة، يعد المقطع العرضي للموصل وعدد النوى وطريقة التثبيت والمقاومة الكهربائية أمرًا مهمًا عند تحديد الكابل. تغطي أحجام الموصلات المتوفرة متطلبات أسلاك التحكم الشائعة، في حين يمكن اختيار التكوينات الأساسية المختلفة وفقًا لتصميم الدائرة.

جدول المعلمات الفنية للمنتج

خصائص البناء والكهرباء

موصل النحاس الذين تقطعت بهم السبل

يتكون الموصل من عدة خيوط نحاسية دقيقة بدلاً من موصل صلب واحد. يوفر هذا البناء المرونة الميكانيكية اللازمة لتوجيه أسلاك التحكم حول المحطات الطرفية ومكونات الخزانة وأنظمة إدارة الكابلات. يتم توفير مقاومة الموصل عند 20 درجة مئوية في جدول المواصفات لكل من الظروف المعدنية غير المطلية والمطلية.

العزل PVC والغمد

يتم استخدام PVC كمادة عازلة أولية حول الموصل، حيث يوفر بناء الكابل فصلًا كهربائيًا بين الموصلات الفردية والبيئة المحيطة. يختلف سمك العزل المدرج باختلاف المقطع العرضي للموصل، مما يسمح بفحص المواصفات مقابل متطلبات الدائرة المقصودة.

أسلاك التحكم 450/750 فولت

يضع تصنيف 450/750 فولت هذا الكابل ضمن نطاق مشترك للتحكم في الجهد المنخفض ونطاق الأسلاك المساعدة. إنه مخصص لدوائر التحكم والمراقبة الكهربائية وليس كبديل لكابلات الطاقة المختارة لنقل الجهد العالي. يجب أن يتبع الاختيار النهائي متطلبات الجهد والتيار والتركيب والمعدات للدائرة الكاملة.

سيناريوهات التطبيق

يتم استخدام كابل التحكم المرن PVC النحاسي في دوائر التحكم والدوائر المساعدة حيث يشتمل مسار الأسلاك على الخزانات أو توصيلات المعدات أو المواقع الأخرى التي تتطلب معالجة أسهل أثناء التثبيت.

1. صناعة الطاقة: خزائن التحكم في غرف توزيع الطاقة، وأسلاك التحكم في مجموعة المولدات، ودوائر الإشارة الثانوية للمحطات الفرعية.

2. الأتمتة الصناعية: أسلاك التحكم الداخلي لمعدات خطوط الإنتاج والأدوات الآلية والمراوح ومضخات المياه ومعدات التجفيف.

3. المشاريع الداعمة للمباني: وحدات التحكم في تكييف الهواء المركزي، وخزائن التحكم في المصاعد، وغرف الآلات تحت الأرض، وأنظمة ربط الإضاءة للمباني.

4. تصنيع المعادن: وحدات تحكم التشغيل التلقائي ووصلات الإشارة لمعدات الإنتاج في الورش الصناعية.

5. المشاريع الداعمة العامة: دوائر التحكم الكهربائية لمعدات ربط الحماية من الحرائق ومعدات معالجة مياه الصرف الصحي لحماية البيئة.

تمت معالجة مشكلات الأسلاك العملية

1. التوجيه عبر الأماكن الضيقة

غالبًا ما تحتوي خزانات ومعدات التحكم على أطراف توصيل ومكونات ومسارات كابلات متعددة ضمن مساحة محدودة. يجعل الموصل الذي تقطعت به السبل أسهل في توجيه الكابل وإنهائه حيث يكون الموصل الصلب أقل ملاءمة للتعامل معه.

2. مطابقة حجم الموصل للدائرة

لا تتطلب دوائر التحكم جميعها نفس المقطع العرضي للموصل. تسمح الأحجام المتوفرة من 0.5 مم² إلى 6 مم² بمطابقة مواصفات الكابل مع متطلبات الدائرة وظروف التثبيت والخصائص الكهربائية للمعدات المتصلة.

3. إدارة أسلاك التحكم متعددة النواة

يمكن أن يؤدي استخدام كابل متعدد النواة إلى تبسيط تنظيم دوائر التحكم والمراقبة ذات الصلة. يجب تحديد الكمية الأساسية من خلال عدد الإشارات المطلوبة والدوائر الاحتياطية وترتيب الأسلاك للمعدات.

4. الحفاظ على المعلمات الكهربائية المتسقة

تعد مقاومة الموصل وسمك العزل من المعلمات القابلة للقياس والتي يمكن التحقق منها وفقًا لبناء الكابل المحدد. بالنسبة لمشتريات المشروع، يجب تأكيد المقطع العرضي المطلوب والتكوين الأساسي والوثائق الفنية المعمول بها قبل الإنتاج أو الشحن.

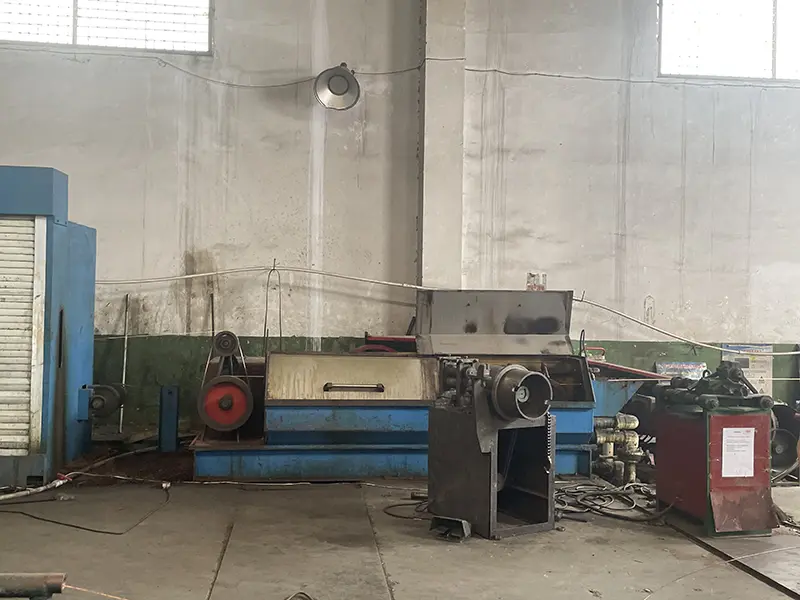

التصنيع والتحقق من الجودة

بالنسبة لشراء كابلات التحكم، يجب أن يركز تقييم الجودة على مواصفات المواد التي يمكن تتبعها ومعايير الإنتاج القابلة للقياس بدلاً من المظهر وحده. يمكن أن تشمل الفحوصات ذات الصلة بناء الموصل، ومقاومة الموصل، وأبعاد العزل، وفحص الكابل النهائي وفقًا لمتطلبات المنتج المعمول بها.

يمكن لشركة Qiancheng توفير مواصفات المنتج والمعلومات التقنية ذات الصلة لاختيار المشروع. بالنسبة للطلبات المجمعة أو أوامر المشروع، يجب تأكيد النموذج المطلوب والمقطع العرضي للموصل والكمية الأساسية وطول الكابل والتعبئة والوثائق قبل معالجة الطلب.

دليل اختيار المواصفات

عند اختيار هذا النوع من كابلات التحكم، يجب مراعاة العديد من المعلمات معًا بدلاً من اختيار حجم الموصل بشكل مستقل.

1. المقطع العرضي للموصل: حدد وفقًا للحمل الكهربائي ووظيفة الدائرة ومتطلبات الأسلاك المعمول بها.

2. الكمية الأساسية: تحديد عدد دوائر التحكم والمراقبة والدوائر المساعدة التي يجب أن يحملها الكابل.

3. طريقة التثبيت: تحقق مما إذا كان سيتم توجيه الكابل عبر خزانة أو صينية أو قناة أو اتصال جهاز وفكر في المرونة المطلوبة.

4. المعلمات الكهربائية: تأكد من الجهد المقنن ومقاومة الموصل المسموح بها مقابل متطلبات نظام التحكم المتصل.

5. وثائق المشروع: بالنسبة للطلبات الهندسية أو طلبات التصدير، قم بتأكيد ورقة المواصفات المطلوبة وسجلات الفحص والمستندات الفنية الأخرى قبل الشحن.

التعليمات

1. ما هو الجهد المقدر لكابل التحكم المرن النحاسي PVC؟

الجهد المقنن هو 450/750 فولت. يستخدم الكابل موصلات نحاسية مجدولة مع عزل PVC وهو مخصص للتحكم في الجهد المنخفض والدوائر المساعدة.

2. ما هي أحجام الموصلات المتوفرة؟

يغطي جدول المواصفات المقاطع العرضية الاسمية من 0.5 مم² إلى 6 مم². يجب أن يعتمد الاختيار الفعلي على المتطلبات الكهربائية وظروف تركيب دائرة التحكم.

3. هل يمكنك تقديم المواصفات الفنية الكاملة لاختيار المشروع؟

نعم. يمكن توفير المعلومات التقنية لحجم الموصل المطبق وتكوين الكابل، بما في ذلك قطر الموصل وسمك العزل PVC ومقاومة الموصل 20 درجة مئوية.

4. أين يتم استخدام هذا الكابل بشكل شائع؟

يمكن استخدامه في خزانات التحكم في توزيع الطاقة، ومعدات الأتمتة الصناعية، وأنظمة التحكم في المصاعد، وأجهزة التحكم في تكييف الهواء المركزية، والمعدات المعدنية وأنظمة التحكم الكهربائية لحماية البيئة.

5. كيف ينبغي اختيار الكابل لنظام التحكم الجديد؟

تأكد من الجهد المقنن والمقطع العرضي للموصل والكمية الأساسية المطلوبة وطريق التثبيت والظروف البيئية أولاً. يمكن بعد ذلك مطابقة مواصفات الكابل مع المتطلبات الكهربائية والميكانيكية للنظام.

6. هل يمكن تخصيص طول الكابل والمواصفات الأخرى؟

يمكن مناقشة طول الكابل ومتطلبات التكوين وفقًا للمشروع. بالنسبة للطلبات غير القياسية، يجب تأكيد حجم الموصل المطلوب والكمية الأساسية والطول والتعبئة والوثائق الفنية قبل الإنتاج.
