كابل التحكم النحاسي المقاوم للهب XLPE

بالنسبة لدوائر التحكم الصناعية التي تتطلب حماية مثبطات اللهب ونقل إشارة يمكن الاعتماد عليه، يوفر كابل التحكم النحاسي Qiancheng Flame Retardant XLPE خيارًا عمليًا للأسلاك. تم تصميم غلاف XLPE العازل والمقاوم للهب للخدمة المستمرة في التطبيقات التي تشمل المعدات الصناعية وأنظمة الحماية من الحرائق ومنشآت الطاقة الجديدة. يمكن توفير مواصفات الكابلات القياسية للطلبات الروتينية، مع توفر عروض الأسعار والفحص والإنتاج المخصص للشراء على أساس المشروع والمشتريات بالجملة.

إرسال استفسار

وصف المنتج

نماذج المنتجات: ZR (ZA، ZB، ZC)-KYJV، ZR (ZA، ZB، ZC)-KYJVP، إلخ.

يتم استخدام كابل التحكم النحاسي XLPE المقاوم للهب في دوائر التحكم والإشارة ذات الجهد المنخفض حيث يجب أن يكون انتشار اللهب محدودًا. يجمع البناء القياسي بين موصل نحاسي خالي من الأكسجين وعزل XLPE وغلاف خارجي مقاوم للهب، مع تكوينات موصل صلبة أو مرنة متاحة لمتطلبات الأسلاك المختلفة. تعمل الإصدارات المحمية والمدرعة على توسيع النطاق ليشمل التركيبات التي يجب أيضًا مراعاة التداخل الكهرومغناطيسي أو الحماية الميكانيكية فيها.

تم تحديد عزل XLPE لدرجة حرارة تشغيل قصوى طويلة المدى تبلغ 90 درجة مئوية، بينما يتوفر الكابل بتكوينات 450/750 فولت مع عدد أساسي متعدد ومقاطع عرضية للموصل. يمكن اختيار درجات مثبطات اللهب Z(A، B، C)، التدريع، التدريع والأطوال الخاصة وفقًا لدائرة التحكم وظروف التمديد.

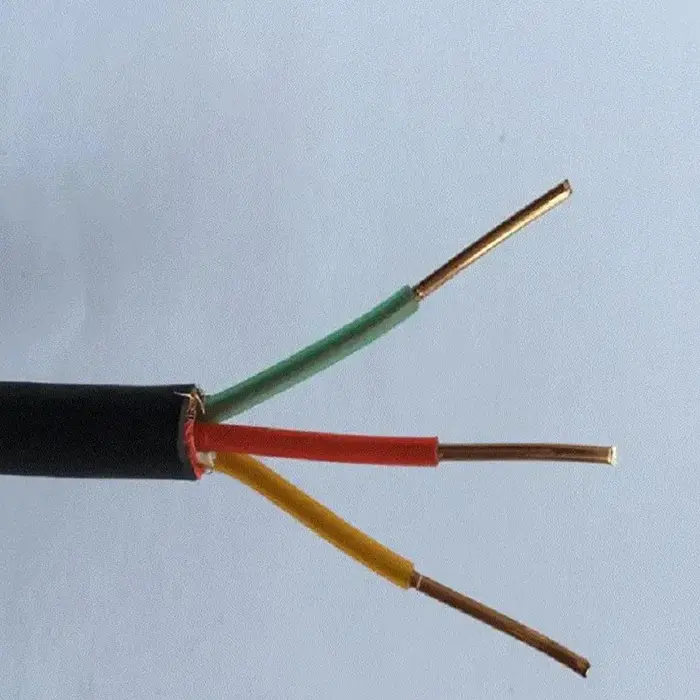

Flame Retardant XLPE Copper Control Cable

مواصفات المنتج والأبعاد وجدول المعلمات الفنية

فئة المعلمة	عنصر المعلمة	المؤشر الفني	ملاحظات تكميلية
المعيار المطبق	المعيار الوطني	جيجابايت/تي 9330، جيجابايت/تي 19666	—
المعلمات الكهربائية الأساسية	الجهد المقنن	450/750 فولت	مخصص للتحكم في الجهد المنخفض ونقل إشارات المعدات
مواصفات الموصل	مادة الموصل	99.99% من النحاس الخالي من الأكسجين عالي النقاء	موصل صلب من الدرجة 1 وموصل مرن مجدول من الفئة 5
مواصفات الموصل	المقطع العرضي للموصل القياسي	0.75، 1.0، 1.5، 2.5، 4، 6 ملم²	—
مواصفات الموصل	السلسلة الأساسية القياسية	2، 3، 4، 5، 7، 10، 14، 19، 24، 37، 61 نواة	يتم دعم الإنتاج المخصص للأعداد الأساسية الخاصة
المواد الهيكلية للكابل	المواد العازلة	XLPE البولي إيثيلين المتقاطع	درجة حرارة التشغيل على المدى الطويل: 90 درجة مئوية؛ تحمل الزائد على المدى القصير: 130 درجة مئوية
المواد الهيكلية للكابل	مادة غمد	PVC أو البولي إيثيلين (البولي أوليفين) المثبط للهب	خاصية إطفاء ذاتي واضحة للحد من انتشار اللهب
أداء مثبطات اللهب	درجة مثبطات اللهب	اختياري Z(أ، ب، ج)	يلبي متطلبات مثبطات اللهب المجمعة (A، B، C) المحددة في GB/T 19666
مؤشرات الأداء الكهربائية	اختبار تحمل الجهد للمنتج النهائي	3000 فولت/5 دقائق، بدون عطل	فحص كامل للمنتج بنسبة 100% قبل التسليم
معلمات التشغيل البيئي	درجة حرارة التشغيل على المدى الطويل	الأعلى. 90 درجة مئوية	مقاومة درجات الحرارة أعلى بمقدار 20 درجة مئوية من الكابلات البلاستيكية؛ انخفاض معدل الشيخوخة بنسبة 65%
معلمات التشغيل البيئي	الحد الأدنى لدرجة الحرارة وضع	≥0 درجة مئوية	يسمح الإصدار المخصص المقاوم للبرد بالبناء المباشر عند -30 درجة مئوية
أبعاد الوضع (الحد الأدنى لنصف قطر الانحناء)	غير مدرعة ZR-KYJY/ZR-KYJYR	≥6 × القطر الخارجي للكابل	لحوامل الكابلات، وتوجيه القنوات الداخلية والأسلاك الثابتة في خنادق الكابلات
أبعاد الوضع (الحد الأدنى لنصف قطر الانحناء)	محمية مثبطات اللهب ZR-KYJYP	≥8 × القطر الخارجي للكابل	تغطية التدريع النحاسي المضفر ≥80% لأداء مضاد للتداخل الكهرومغناطيسي
أبعاد الوضع (الحد الأدنى لنصف قطر الانحناء)	مدرعة مثبطات اللهب ZR-KYJV22 أو ZR-KYJY23	≥12 × القطر الخارجي للكابل	درع بطبقة مزدوجة من الشريط الفولاذي؛ مناسبة للدفن المباشر، ومقاومة للقوارض والضغط
نماذج مشتقة اختيارية	ترقية الإصدارات الوظيفية	النوع المحمي، النوع المدرع بشريط فولاذي، نوع WDZ منخفض الدخان ومثبط للهب	للمواقع ذات الإشغال العالي مثل الأنفاق والمستشفيات ومراكز التسوق
معلمات أبعاد العرض	طول التسليم القياسي	قابلة للتخصيص حسب متطلبات المستخدم	قطع مخصص لأي طول؛ تحمل الطول ±0.5%
معلمات أبعاد العرض	تحديد الهوية الأساسية	نوى متعددة الألوان مع نواة أرضية باللون الأخضر والأصفر	سهولة التعرف على العناصر الأساسية في الموقع لتقليل أخطاء البناء
معلمات أبعاد العرض	التعبئة والتغليف	تغليف فيلم بلاستيك + بكرة بلاستيكية / بكرة خشبية مدخنة	بكرات خشبية مدخنة لطلبات التصدير مع إرفاق تقارير الاختبار الكاملة

البناء والأداء

1. عزل XLPE لأسلاك التحكم في درجة الحرارة المرتفعة

يعتمد نظام العزل على البولي إيثيلين المتشابك بدلاً من العزل التقليدي PVC. وفقًا للمواصفات المقدمة، تتمتع طبقة XLPE بدرجة حرارة تشغيل قصوى على المدى الطويل تبلغ 90 درجة مئوية وتحمل للحمل الزائد على المدى القصير يبلغ 130 درجة مئوية. وهذا يجعل البناء مناسبًا لمعدات التحكم والتركيبات الكهربائية حيث قد يتعرض الكابل لدرجات حرارة تشغيل أعلى.

2. الموصلات النحاسية لدوائر التحكم والإشارة

تغطي مواصفات الموصل 99.99% من النحاس الخالي من الأكسجين عالي النقاء، مع توفر الموصلات الصلبة من الفئة 1 والموصلات المرنة المجدولة من الفئة 5. يمكن مطابقة الاختيار بين البناء الصلب والمرن مع طريقة الأسلاك وترتيب الأطراف ومساحة التثبيت.

3. غمد مثبطات اللهب والحماية الاختيارية

يمكن أن يكون الغلاف الخارجي من مادة PVC المقاومة للهب أو البولي إيثيلين (البولي أوليفين)، مع توفر درجات مثبطات اللهب Z(A، B، C). تعالج تكوينات ZR-KYJYP المحمية وZR-KYJV22 أو ZR-KYJY23 متطلبات التثبيت الإضافية. ويكون التدريع مناسبًا عندما يلزم التحكم في التداخل الكهرومغناطيسي، بينما يوفر الدرع المصنوع من الشريط الفولاذي حماية ميكانيكية لظروف وضع محددة.

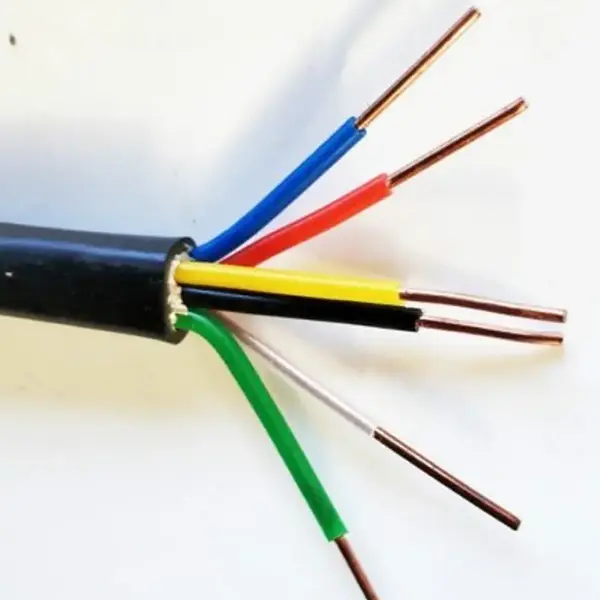

Flame Retardant XLPE Copper Control Cable

اختيار تكوين الكابل للتثبيت

يعتمد البناء المناسب على أكثر من حجم الموصل. يجب أن تتطابق الكمية الأساسية مع عدد دوائر التحكم أو الإشارة، بينما يجب أن تتوافق فئة الموصل مع طريقة التثبيت. بالنسبة لحوامل الكابلات والأسلاك الثابتة الداخلية، قد يكون البناء غير المدرع كافيًا. يمكن اعتبار الإصدارات المحمية للدوائر المتأثرة بالتداخل الكهرومغناطيسي، في حين أن الإصدارات المدرعة مخصصة للمنشآت التي يتعرض فيها الكابل للضغط الميكانيكي أو ظروف الدفن المباشر.

بالنسبة للمشروعات التي تتطلب خصائص دخان وهالوجين منخفضة، يجب تحديد الإصدار المتوفر من WDZ منخفض الدخان ومثبط اللهب بشكل منفصل. يجب أيضًا أخذ الحد الأدنى لنصف قطر الانحناء في الاعتبار أثناء التوجيه: تسرد البيانات المقدمة ≥6 أضعاف القطر الخارجي للكابل للإصدارات غير المدرعة، و≥8 مرات للإصدار المدرع، و≥12 مرة للإصدارات المدرعة.

التطبيقات النموذجية

1. أنظمة الحماية من الحرائق والتحكم في المباني

يمكن دمج كابلات التحكم XLPE المقاومة للهب في دوائر التحكم ذات الجهد المنخفض لمعدات الحماية من الحرائق، وأتمتة المباني والأنظمة الكهربائية ذات الصلة. يجب أن تكون الكمية الأساسية وحجم الموصل متطابقين مع معدات التحكم وترتيب الدوائر بدلاً من تحديدهما فقط من خلال قطر الكابل الإجمالي.

2. المعدات الكهروضوئية ومعدات تخزين الطاقة

قد تحتوي خزانات التحكم والمعدات ذات الصلة بالعاكس وأنظمة تخزين الطاقة على إشارات متعددة الجهد المنخفض ودوائر التحكم داخل منطقة التثبيت المحصورة. يوفر عزل XLPE نطاقًا محددًا لدرجة حرارة التشغيل أعلى من كابلات التحكم PVC المستخدمة بشكل شائع لتطبيقات درجات الحرارة المنخفضة، مع مراعاة مواصفات الكابل الفعلية وظروف التشغيل.

3. الأتمتة الصناعية ومعدات العمليات

يمكن استخدام نطاق الكابلات لدوائر التحكم المرتبطة بالمحركات والمضخات والمراوح والأدوات الآلية وخزائن PLC وغيرها من المعدات الصناعية. تعد إصدارات الموصلات المرنة مفيدة عندما يتطلب التوجيه مرونة أكبر للكابل، في حين يمكن اعتبار الإنشاءات المحمية لدوائر الإشارة المعرضة للتداخل الكهرومغناطيسي.

4. مرافق تحت الأرض ومنشآت البنية التحتية

توفر تكوينات ZR-KYJV22 وZR-KYJY23 المدرعة خيارًا للتركيبات التي تتطلب حماية ميكانيكية إضافية، بما في ذلك تطبيقات الدفن المباشر المحددة. يمكن استخدام الإصدارات غير المدرعة في حوامل الكابلات والقنوات الداخلية وخنادق الكابلات حيث يتم توفير الحماية الميكانيكية بالفعل من خلال طريقة التثبيت.

5. معدات الطاقة والمشاريع الموجهة للتصدير

بالنسبة للمحطات الفرعية ومحطات الطاقة والمعدات الكهربائية والمشاريع الخارجية، يجب تأكيد مواصفات الكابلات المطلوبة وفقًا لمعايير المشروع وفئة الجهد وطريقة التثبيت ومتطلبات الوثائق. يمكن ترتيب وثائق المنتج وسجلات الاختبار وتغليف البكرة وفقًا لمتطلبات التسليم الخاصة بالمشروع.

Flame Retardant XLPE Copper Control Cable

التحقق الفني قبل الطلب

بالنسبة لمشروع كابل التحكم، فإن المعلومات الأكثر فائدة التي يجب تأكيدها قبل الإنتاج هي الجهد المطلوب وفئة الموصل والمقطع العرضي وعدد النوى ودرجة مثبطات اللهب وبيئة التمديد. يجب تحديد التدريع أو التسليح عندما يكون التداخل الكهرومغناطيسي أو الحماية الميكانيكية جزءًا من متطلبات التثبيت.

تغطي البيانات الفنية المقدمة مقاطع عرضية للموصل تتراوح من 0.75 إلى 6 مم² وتكوينات أساسية قياسية من 2 إلى 61 مركزًا. يمكن تخصيص طول التوصيل، بينما يستخدم تعريف الكابل نوى متعددة الألوان مع نواة أرضية باللون الأخضر والأصفر. بالنسبة لطلبات التصدير يمكن أن تشمل التعبئة بكرات بلاستيكية أو بكرات خشبية مدخنة حسب متطلبات الشحن.

التعليمات

1. ما هي المعايير المحددة لهذا الكابل؟

تسرد مواصفات المنتج المرفقة GB/T 9330 وGB/T 19666 كمعايير وطنية قابلة للتطبيق. إذا كان المشروع يتطلب شهادة إضافية أو تقارير اختبار أو وثائق تصدير، فيجب تأكيد قائمة المستندات المطلوبة قبل الإنتاج.

2. ما هو نطاق درجة الحرارة المحدد لعزل XLPE؟

تحدد البيانات الفنية درجة حرارة تشغيل قصوى على المدى الطويل تبلغ 90 درجة مئوية وتحملًا للحمل الزائد على المدى القصير يبلغ 130 درجة مئوية. الحد الأدنى القياسي لدرجة الحرارة هو ≥0 درجة مئوية، في حين أن النسخة المقاومة للبرد مدرجة للبناء المباشر عند -30 درجة مئوية.

3. ما هي أحجام الموصلات والتكوينات الأساسية المتوفرة؟

المقاطع العرضية للموصل القياسية هي 0.75، 1.0، 1.5، 2.5، 4 و6 مم². تتضمن التكوينات الأساسية القياسية 2، و3، و4، و5، و7، و10، و14، و19، و24، و37، و61 مركزًا، مع توفر أعداد أساسية خاصة للإنتاج المخصص.

4. متى يجب تحديد النسخة المدرعة أو المدرعة؟

يمكن أخذ ZR-KYJYP المحمي بعين الاعتبار عندما تتطلب دائرة التحكم حماية من التداخل الكهرومغناطيسي. تم تصميم ZR-KYJV22 أو ZR-KYJY23 المدرعة لوضع الظروف التي تتطلب حماية ميكانيكية إضافية، بما في ذلك تطبيقات الدفن المباشر المحددة. تختلف متطلبات نصف قطر الانحناء بين هذه الإنشاءات.

5. ما الذي يجب تأكيده لعرض أسعار المشروع؟

يتم توفير النموذج المطلوب والمقطع العرضي للموصل والكمية الأساسية والطول التقريبي وطريقة التمديد وأي متطلبات تدريع أو تسليح أو مقاومة منخفضة للدخان أو البرد. بالنسبة لطلبات التصدير، يجب أيضًا تأكيد الوجهة ومتطلبات البكرة والمستندات الفنية أو وثائق الفحص المطلوبة.

6. هل يمكن توفير الكابل بأطوال مخصصة؟

نعم. تسرد المواصفات المتوفرة أطوال التسليم القابلة للتخصيص مع تفاوت طول محدد يبلغ ±0.5%. ويمكن أيضًا مناقشة الأعداد الأساسية الخاصة والتكوينات الوظيفية وفقًا لمتطلبات المشروع.
