تم تصميم كابل الطاقة ذو الجهد المنخفض المقاوم للحريق من النحاس XLPE FR للدوائر ذات الجهد المنخفض حيث يلزم التحكم في انتشار اللهب وإمدادات الطاقة المستمرة في ظل ظروف حريق محددة. ويجمع تركيبها بين موصل نحاسي وعزل XLPE وشريط ميكا مقاوم للحريق وحشو مثبط للهب وغلاف خارجي وقائي لتوزيع الطاقة في حالات الطوارئ وغيرها من التركيبات ذات الجهد المنخفض مع متطلبات محددة لأداء الحرائق.
|
القسم الاسمي (مم²) |
الحد الأدنى لعدد أسلاك الموصل |
القطر الخارجي للموصل (مم) |
السمك الاسمي لعزل XLPE / مم |
القطر الخارجي التقريبي للعزل/مم |
أقصى مقاومة للموصل عند 20 درجة مئوية (Ω/كم) النحاس |
|
1.5 |
1 |
1.36 ± 0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (ب) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (ب) |
7 |
2.01 ± 0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
0.7 |
3.8 |
4.61 |
|
4 (ب) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
0.7 |
4.3 |
3.08 |
|
6 (ب) |
7 |
3.09 ± 0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |

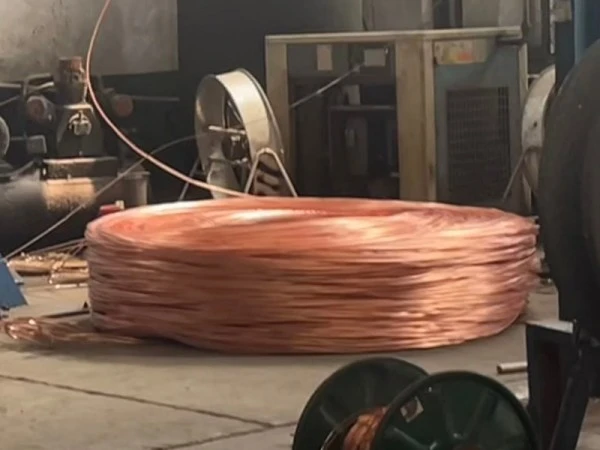

الموصل مصنوع من النحاس الإلكتروليتي ومتوفر في هياكل أحادية السلك ومجدولة وفقًا للمقطع العرضي المحدد. توفر قيم مقاومة الموصل في الجدول أعلاه مرجعًا مباشرًا للاختيار الكهربائي. يمكن للموصلات المجدولة أيضًا توفير مرونة أكبر حيث يشتمل مسار الكابل على انحناءات أو صواني أو قنوات.

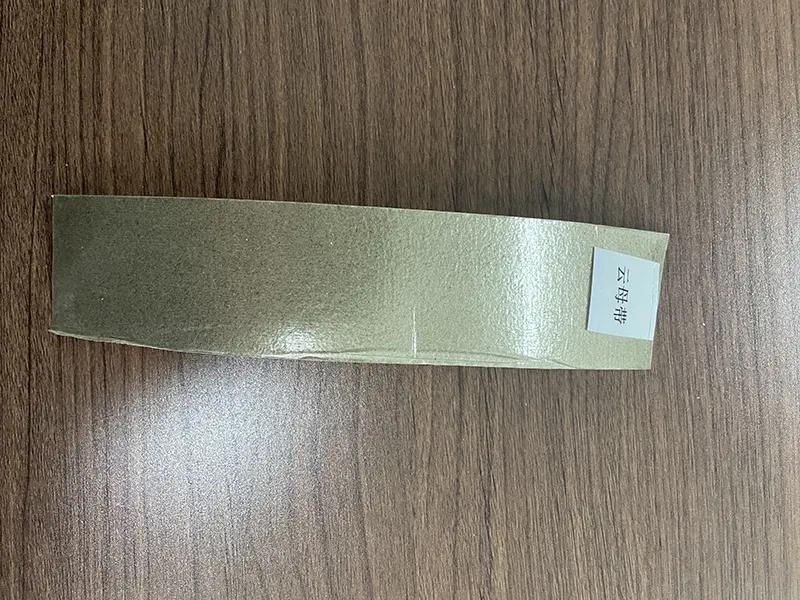

يتم تطبيق شريط الميكا مزدوج الطبقة حول مجموعة الموصل كحاجز أساسي مقاوم للحريق. بموجب اختبار حريق محدد، تساعد طبقة الميكا على حماية الموصل ونظام العزل من التعرض المباشر للحرارة وتدعم سلامة الدائرة لمدة الاختبار المطلوبة. يجب تقييم أداء مقاومة الحريق وفقًا لمعيار المنتج المطبق وتقرير الاختبار بدلاً من درجة الحرارة وحدها.
يوفر XLPE العزل الكهربائي الرئيسي حول الموصل. درجة حرارة التشغيل المستمرة المحددة عادة هي 90 درجة مئوية، وتخضع لتصميم الكابل والمعايير المعمول بها. بالمقارنة مع العزل PVC التقليدي، يتمتع XLPE بقدرة حرارية أعلى ومقاومة جيدة للشيخوخة والعديد من البيئات الكيميائية، مما يجعله مناسبًا لدوائر الطاقة المعرضة لدرجات حرارة التشغيل المرتفعة.
يتم استخدام حشو مثبطات اللهب لشغل المساحات الداخلية بين مكونات الكابل والحفاظ على هندسة الكابل المقصودة. ويتمثل دورها أيضًا في الحد من انتشار اللهب من خلال الفجوات الداخلية عندما يتعرض الكابل للحريق.
يوفر الغلاف الخارجي الحماية الميكانيكية ويساهم في التحكم في انتشار اللهب. بالنسبة للتركيبات الخارجية أو الخنادق، يجب التحقق من المقاومة الفعلية للتعرض للأشعة فوق البنفسجية والرطوبة وظروف التربة وفقًا لمواد الغلاف المحددة ومتطلبات المشروع.
تعتمد متطلبات الإنتاج والاختبار المطبقة على بناء الكابلات والجهد المقنن وتصنيف أداء الحرائق وسوق الوجهة. بالنسبة لمشاريع التصدير، يجب تأكيد متطلبات GB أو IEC أو بلد الوجهة المطلوبة قبل الإنتاج بحيث يتطابق تكوين الكابل ووثائقه مع مواصفات المشروع.

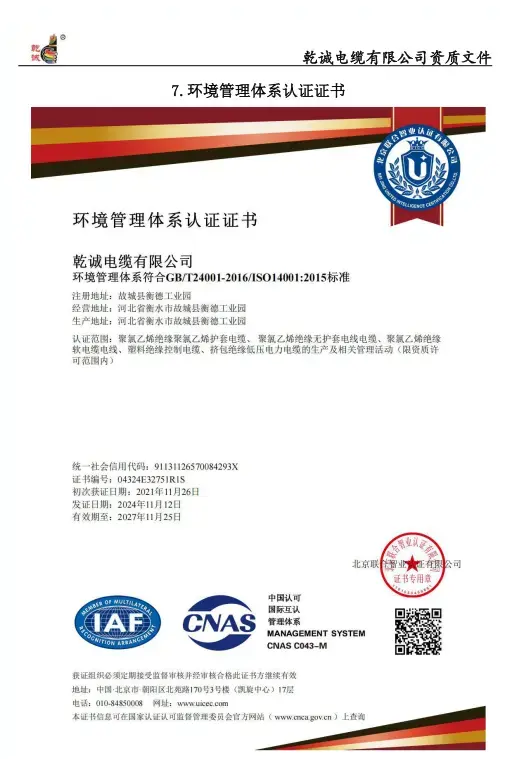

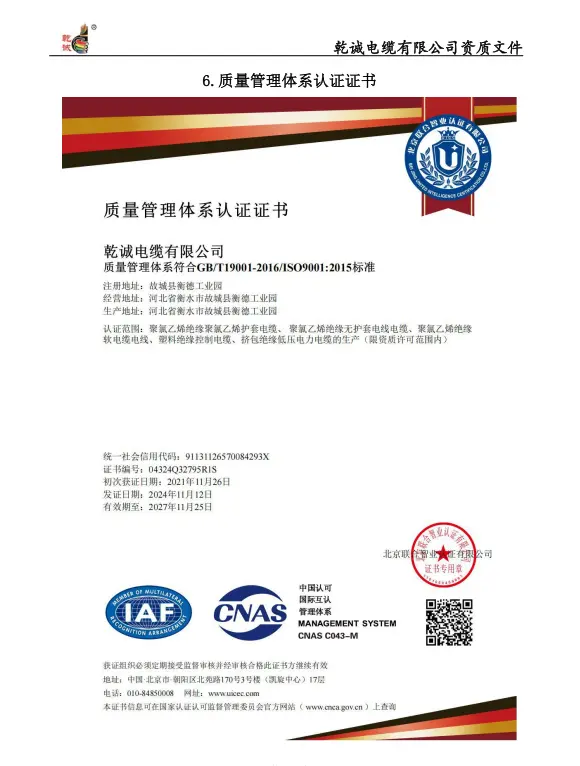

قد تتضمن وثائق الجودة المتاحة شهادات ISO 9001 لإدارة الجودة، وISO 14001 للإدارة البيئية، وISO 45001 لشهادات الصحة والسلامة المهنية، بالإضافة إلى مؤهلات الإنتاج المعمول بها ووثائق اختبار المنتج.
بالنسبة لمتطلبات الأداء ضد الحرائق، يمكن تقديم تقارير اختبار السلامة من الحرائق ومثبطات اللهب ذات الصلة حيثما ينطبق ذلك على بناء المنتج المحدد. ويمكن أيضًا الاحتفاظ بسجلات الإنتاج والفحص المتعلقة بالدُفعات من أجل إمكانية التتبع وفقًا لمتطلبات الطلب ومراقبة الجودة.
يستخدم كابل الطاقة ذو الجهد المنخفض المقاوم للحريق XLPE FR طبقات بناء منفصلة لمختلف الوظائف المتعلقة بالحريق. تهدف المواد المقاومة للهب إلى الحد من انتشار اللهب، بينما تدعم طبقة الميكا المقاومة للحريق استمرار تشغيل الدائرة أثناء اختبار الحريق المحدد. هذه متطلبات أداء مختلفة ويجب التحقق منها من خلال طرق الاختبار والتقارير المقابلة.
تم تصميم عزل XLPE لدرجة حرارة تشغيل موصل مستمرة تصل إلى 90 درجة مئوية وفقًا للمواصفات المطبقة. يعتمد التيار المسموح به فعليًا على حجم الموصل وطريقة التثبيت ودرجة الحرارة المحيطة والتجميع وعوامل التصحيح الأخرى. لذلك يجب أن يعتمد اختيار الكابل على حالة التثبيت الكاملة بدلاً من درجة حرارة العزل وحدها.
توفر الموصلات النحاسية المسار الكهربائي لنقل الطاقة ذات الجهد المنخفض. يمكن استخدام قيم المقاومة القصوى المدرجة في الجدول الفني عند فحص انخفاض الجهد وتسخين الموصل وتصميم الدوائر. قد يشمل فحص الكابلات النهائية اختبار مقاومة الموصل والعزل وتحمل الجهد وفقًا لمتطلبات الإنتاج والمشروع المعمول بها.
يمكن التحقق من أبعاد الموصل وسمك العزل وخصائص الكابل النهائي أثناء الإنتاج. يمكن ربط سجلات الفحص ووثائق المنتج بدفعة الإنتاج أو بكرة الكابل ذات الصلة حيث تكون إمكانية التتبع مطلوبة. وهذا يوفر أساسًا عمليًا للفحص الوارد وقبول المشروع والصيانة اللاحقة.
حدد المقطع العرضي للموصل وفقًا لتيار التصميم، وانخفاض الجهد المسموح به، وطريقة التثبيت، ودرجة الحرارة المحيطة، وتجميع الكابلات. تصف القيم الموجودة في الجدول الفني أبعاد الموصل ومقاومته، ولكن لا ينبغي معاملتها كجدول مستقل لسعة التيار.
قبل الطلب، تأكد مما إذا كان المشروع يتطلب أداء مثبط للهب، أو مقاومة للحريق لمدة محددة، أو كليهما. عندما يكون هناك حاجة إلى تصنيف مقاومة الحرائق، يجب أن تتطابق درجة حرارة الاختبار المطلوبة والمدة وحالة الدائرة والمعايير المعمول بها مع وثائق اختبار الكابل.
بالنسبة للإنشاءات التي تقل درجة حرارتها عن الحد الأدنى المحدد من قبل الشركة المصنعة، يجب اتباع إجراءات المعالجة والتسخين المناسبة وفقًا لمواصفات المنتج. يتم تحديد الحد الأقصى لدرجة حرارة تشغيل الموصل المستمر بشكل عام بـ 90 درجة مئوية لهذا البناء المعزول بـ XLPE. يجب أيضًا مراعاة مصادر الحرارة وتجميع الكابلات والظروف المحيطة أثناء التثبيت.
يجب تركيب الكابل دون تجاوز الحد الأدنى لنصف قطر الانحناء المحدد. بالنسبة للقيم المقدمة لهذا المنتج، فإن الحد الأدنى المرجعي لنصف قطر الانحناء هو ≥10 × القطر الخارجي للكابل للكابلات أحادية النواة و≥15 × القطر الخارجي للكابل للكابلات متعددة النواة. يجب أن تتبع متطلبات التثبيت الفعلية مواصفات المنتج المعمول بها.
1. دوائر طوارئ الحرائق الداخلية:مناسب لتطبيقات مثل توزيع الطاقة للحماية من الحرائق، ودوائر طاقة المعدات، وتركيبات حوامل الكابلات التي تتطلب إمدادًا مستمرًا بالطاقة في ظل ظروف حريق محددة.
2. المباني التجارية والعامة:يمكن أخذ حوامل الكابلات والأعمدة وغيرها من طرق التوزيع ذات الجهد المنخفض في الاعتبار عندما يلبي الكابل المحدد أداء المشروع ضد الحرائق والمتطلبات الكهربائية.
3. المنشآت الخارجية وخنادق الكابلات:يمكن التفكير في التركيب عندما يكون بناء الغلاف مناسبًا للأشعة فوق البنفسجية والرطوبة والظروف الميكانيكية المتوقعة.
4. الدفن المباشر:يجب استخدام الدفن المباشر فقط عندما يكون بناء الكابل وغلافه محددًا للتربة والرطوبة والظروف الميكانيكية والكيميائية في موقع التثبيت.
يجب التقليل من الوصلات المتوسطة في دوائر طوارئ الحرائق. عندما يكون التوصيل المشترك أو الفرعي ضروريًا، يجب أن يكون نظام التوصيل متوافقًا مع التصنيف الكهربائي للكابل والأداء المطلوب ضد الحرائق. يجب اختيار مكونات التوصيل أو الإنهاء المقاومة للحريق كنظام كامل بدلاً من الاعتماد فقط على الكابل نفسه.
يجب الحفاظ على تعريف الكابل عند كلا الطرفين وفي نقاط الطريق المناسبة لدعم الفحص والصيانة المستقبلية. أثناء السحب والوضع، تجنب قوة الشد المفرطة والحواف الحادة والانحناء غير المنضبط الذي قد يؤدي إلى تلف الطبقات العازلة أو المقاومة للحريق.
يدمج الكابل طبقاته المقاومة للحريق ومثبطات اللهب في الهيكل المُصنع في المصنع، مما يقلل الحاجة إلى معالجة منفصلة للحماية من الحرائق على طول جسم الكابل. ومع ذلك، لا تزال النهايات والمفاصل والدعامات والاختراقات من خلال الهياكل المقاومة للحريق تتطلب أنظمة تركيب متوافقة للحفاظ على الخصائص الكهربائية وخصائص أداء الحريق المطلوبة للتركيب الكامل.
ج: يتعلق أداء مثبطات اللهب بالحد من انتشار اللهب بعد الاشتعال، بينما يتعلق أداء مقاومة الحريق بالحفاظ على سلامة الدائرة المحددة في ظل ظروف حريق محددة. قد تكون هناك حاجة إلى كابل لتلبية أحد المتطلبات أو كليهما حسب المشروع.
ج: يوفر XLPE العزل الكهربائي مع درجة حرارة تشغيل مستمرة نموذجية تبلغ 90 درجة مئوية لهذا النوع من البناء. إن قدرتها الحرارية ومقاومتها للشيخوخة تجعلها مناسبة لدوائر الطاقة ذات الجهد المنخفض حيث يجب مراعاة درجة حرارة التشغيل وظروف الخدمة.
ج: تأكد من تيار الحمل، والمقطع العرضي للموصل، وانخفاض الجهد المسموح به، وطريقة التثبيت، ودرجة الحرارة المحيطة، وتجميع الكابلات، وطول المسار، ومستوى أداء الحريق المطلوب. تحدد هذه العوامل ما إذا كان حجم معين وبنية معينة مناسبة للمشروع.
ج: يمكن توفير مواصفات المنتج ذات الصلة وسجلات الفحص وتقارير الاختبار المعمول بها وفقًا لمتطلبات بناء الكابل وطلبه. بالنسبة لمشاريع التصدير، يجب تأكيد الوثائق القياسية والسوقية المطلوبة قبل الإنتاج.
ج: انتبه إلى درجة حرارة التثبيت، ونصف قطر الانحناء، وسحب التوتر، ومصادر الحرارة، وتجميع الكابلات والحماية الميكانيكية. يجب أن تستخدم الوصلات والنهايات أيضًا مكونات متوافقة مع المواصفات الكهربائية ومواصفات أداء الحريق المطلوبة.
ج: يمكن أخذ ذلك بعين الاعتبار لهذه التطبيقات عندما يكون الغلاف وبناء الكابل الكامل مناسبين للأشعة فوق البنفسجية والرطوبة والتربة والظروف الميكانيكية والكيميائية الفعلية. لا ينبغي افتراض الدفن المباشر من معدل مقاومة الكابل وحده.
