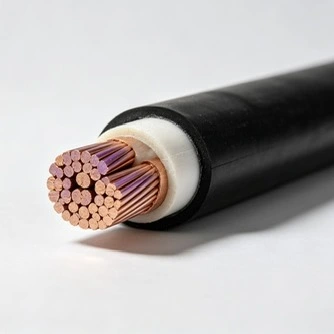

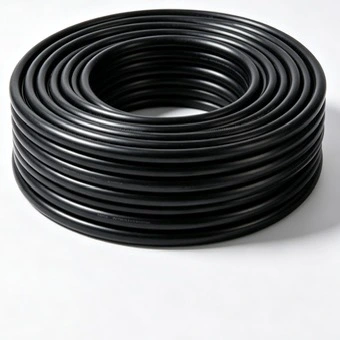

تم تصميم كابل الطاقة ذو الجهد المنخفض Qiancheng Copper XLPE LSZH لتوزيع الطاقة ذات الجهد المنخفض في المباني والبنية التحتية حيث تم تحديد بناء كابل منخفض الدخان وخالي من الهالوجين. يمكن استخدامه في مرافق المترو والمستشفيات ومباني المكاتب وأنفاق المرافق وغيرها من المناطق المغلقة، مع اختيار أحجام الموصلات وفقًا للحمل المطلوب وطريقة التثبيت ومواصفات المشروع.
|
المقطع العرضي للموصل الاسمي (مم²) |
الحد الأدنى لعدد أسلاك الموصلات |
القطر الخارجي للموصل (مم) |
سمك العزل XLPE الاسمي (مم) |
القطر الخارجي التقريبي للعزل (مم) |
الأعلى. مقاومة الموصل عند 20 درجة مئوية نحاس (Ω/كم) |
|
1.5 |
1 |
1.36 ± 0.02 |
0.7 |
3.0 |
12.1 |
|
1.5 (ب) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5 (ب) |
7 |
2.01 ± 0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22 ± 0.02 |
0.7 |
3.8 |
4.61 |
|
4 (ب) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72 ± 0.03 |
0.7 |
4.3 |
3.08 |
|
6 (ب) |
7 |
3.09 ± 0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9 ± 0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1 ± 0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
يستخدم كابل الطاقة ذو الجهد المنخفض النحاسي XLPE LSZH عزل XLPE للفصل الكهربائي بين الموصل ومكونات الكابل المحيطة. يوفر XLPE درجة حرارة تشغيل عادية أعلى من العزل PVC التقليدي ويتم اختياره بشكل شائع عندما يتطلب الأمر الأداء الحراري واستقرار العزل والموثوقية الكهربائية على المدى الطويل. يجب أن تتبع حدود التشغيل الفعلية معايير الكابلات ومواصفات المشروع المعمول بها.
إن بناء LSZH مخصص للمنشآت التي تحتاج إلى التحكم في توليد الدخان ومنتجات الاحتراق المحتوية على الهالوجين. تعد كثافة الدخان وغاز حمض الهالوجين من خصائص الأداء المنفصلة ويجب التحقق منها وفقًا لمعايير الاختبار المعمول بها ومتطلبات المشروع. تتناول المواصفة IEC 61034 قياس انبعاث الدخان، بينما تحدد المواصفة IEC 60754-1 طريقة لتحديد محتوى غاز حمض الهالوجين.
يستخدم الكابل موصلات نحاسية لنقل الطاقة ذات الجهد المنخفض. تعتبر مقاومة الموصل معلمة مهمة لتقييم انخفاض الجهد وخسائر التشغيل، في حين يجب اختيار المقطع العرضي للموصل وفقًا لقدرة حمل التيار وظروف التثبيت ودرجة الحرارة المحيطة والتجميع وانخفاض الجهد المسموح به.
تغطي أحجام الموصلات المتوفرة في الجدول الفني متطلبات التحكم الصغيرة والدوائر الفرعية بالإضافة إلى تطبيقات توزيع الطاقة ذات الجهد المنخفض الكبيرة. يجب أن يأخذ الاختيار النهائي في الاعتبار الحمل المتصل وطول الدائرة وطريقة التثبيت وظروف الدائرة القصيرة والمتطلبات الكهربائية المحلية المطبقة بدلاً من المقطع العرضي للموصل وحده.

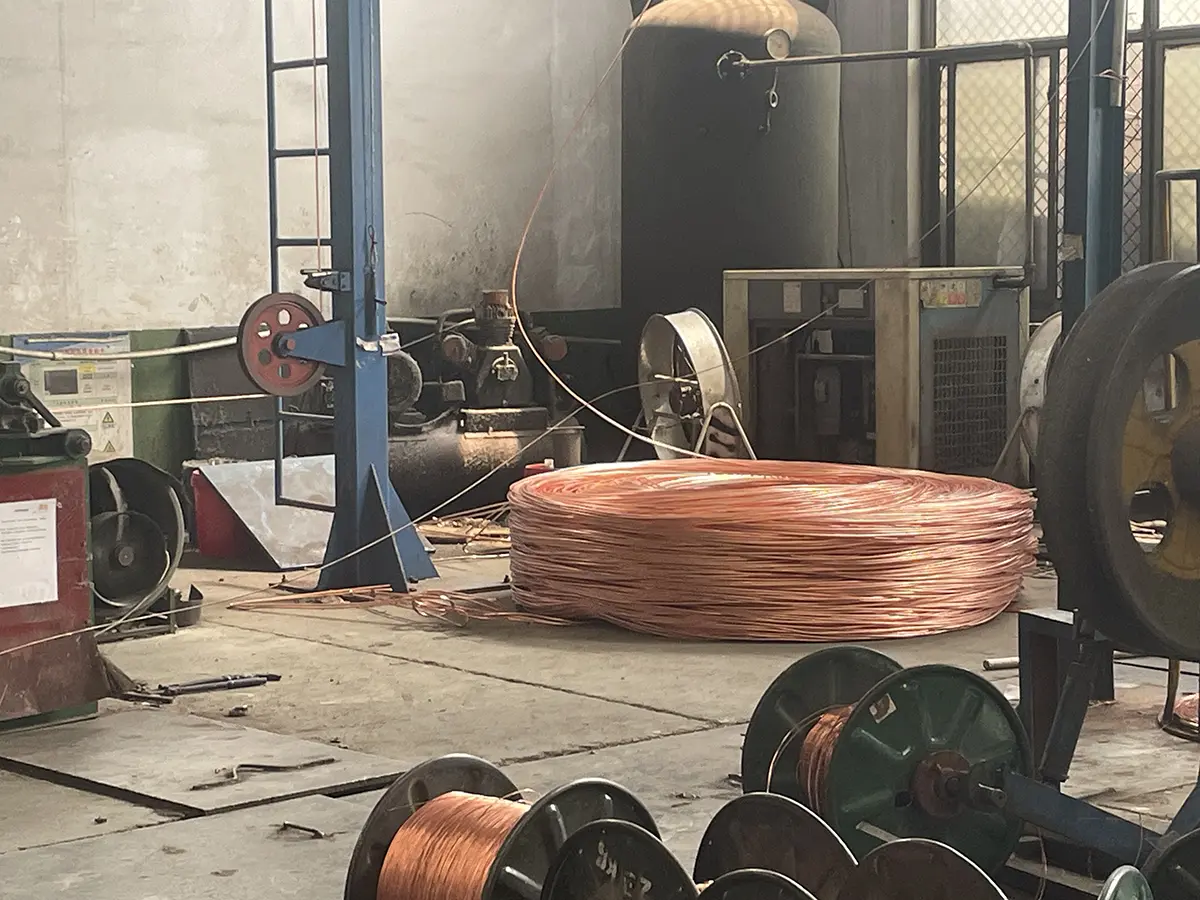

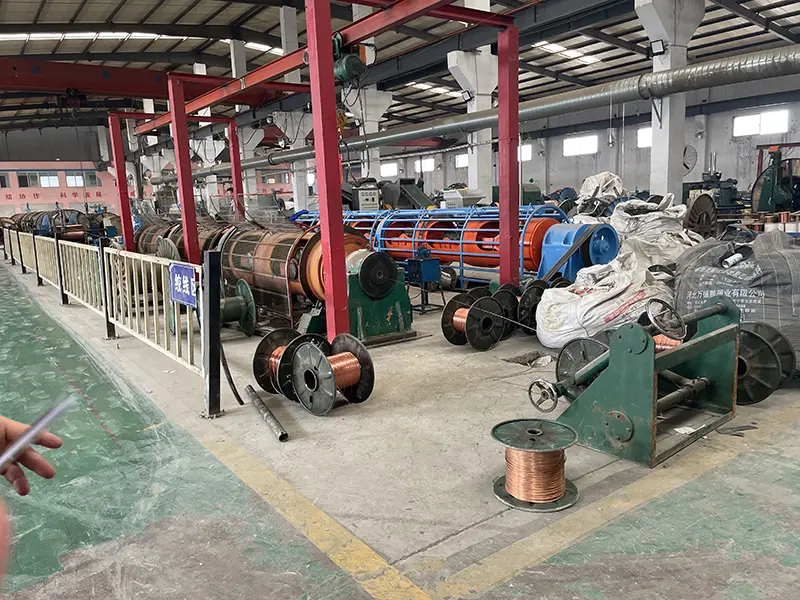

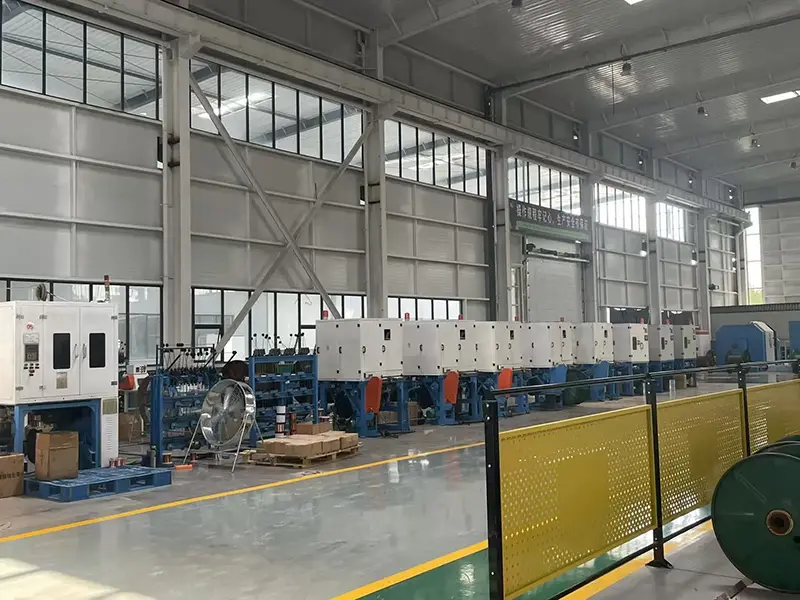

تدير شركة Qiancheng مرافق الإنتاج الخاصة بها المزودة بمعدات بثق الكابلات واختبارها للتصنيع ومراقبة الجودة الروتينية. يمكن الاحتفاظ بسجلات الإنتاج وفحص المواد الخام ونتائج الاختبارات الكهربائية أو المتعلقة بالاحتراق وفقًا لمتطلبات وثائق المشروع. بالنسبة للمشاريع التي تتطلب تحققًا إضافيًا، يمكن ترتيب زيارات المصنع وأخذ عينات من طرف ثالث وفقًا لشروط المشروع.
يتم التحكم في مادة الموصل، مركب العزل، مادة الغلاف، أبعاد الموصل وسمك العزل أثناء الإنتاج وفقًا للمواصفات المطبقة. توفر فحوصات الأبعاد والاختبارات الكهربائية نقاط تفتيش عملية قبل تحرير الكابل النهائي للتسليم.
يمكن استخدام الوثائق على مستوى الدفعة لتوصيل الكابل النهائي بسجلات الإنتاج والفحص الخاصة به. عندما تتطلب وثائق المشروع تعريف البكرة أو تقارير الاختبار أو سجلات المواد، يمكن إعداد المعلومات المطلوبة مع الشحنة.
بالنسبة لمشاريع التصدير والبنية التحتية ذات متطلبات مراقبة الجودة المستقلة، يمكن تنسيق التفتيش أو أخذ العينات من طرف ثالث قبل الشحن. يمكن تحديد نطاق الفحص وفقًا لمواصفات الشراء والمعايير المعمول بها ومتطلبات القبول.
عندما يتم تحديد اختبار IEC 60332، يمكن تقييم بناء الكابل ذي الصلة لانتشار اللهب وفقًا للجزء المطبق من سلسلة IEC 60332. يجب تأكيد مستوى الاختبار الدقيق وفقًا لمواصفات المشروع نظرًا لأن إنشاءات الكابلات وترتيبات التثبيت المختلفة قد تتطلب طرق اختبار مختلفة.
يعد الأداء المنخفض للدخان ذا أهمية خاصة في المناطق المغلقة حيث يمكن أن يؤثر الدخان على الرؤية والإخلاء والوصول إلى خدمات الإطفاء. توفر المواصفة القياسية IEC 61034 طرق اختبار لقياس كثافة الدخان في ظل ظروف احتراق محددة، لذلك يجب أن تحدد وثائق المشروع طريقة الاختبار المطلوبة ومستوى القبول بدلاً من الاعتماد فقط على مصطلح "دخان منخفض".
بالنسبة للمشاريع التي تحدد المواد الخالية من الهالوجين، يجب تأكيد متطلبات بناء الكابلات واختبار المواد ذات الصلة قبل الإنتاج. تتناول المواصفة القياسية IEC 60754-1 تحديد غاز حمض الهالوجين المتصاعد من مواد الكابلات أثناء الاحتراق، مما يوفر نقطة تحقق منفصلة عن اختبار انتشار اللهب وكثافة الدخان.
يمكن تخصيص كابل الطاقة ذو الجهد المنخفض Copper XLPE LSZH لدوائر التوزيع ذات الجهد المنخفض في محطات المترو ومباني النقل بالسكك الحديدية والمنصات ومناطق الخدمة والبنية التحتية المغلقة الأخرى حيث تتطلب وثائق المشروع إنشاء كابلات منخفضة الدخان وخالية من الهالوجين.
قد تشمل التطبيقات دوائر توزيع الطاقة التي تخدم الأجنحة ومناطق العمليات وأقسام الطوارئ والمناطق العامة والمرافق الداعمة. يجب أن يتبع اختيار الكابلات التصميم الكهربائي ومواصفات السلامة من الحرائق ومتطلبات التثبيت للمبنى.
الكابل مناسب لتوزيع الجهد المنخفض في مباني المكاتب ومراكز التسوق والمدارس ومرافق المعارض والمباني العامة الأخرى حيث تعد متطلبات الدخان ومنتجات الاحتراق جزءًا من المواصفات الكهربائية.
وتشمل التطبيقات النموذجية مناطق وقوف السيارات تحت الأرض، وأنفاق المرافق، وغرف المعدات وغيرها من البنية التحتية للخدمات المغلقة. يجب أن يأخذ تصميم التركيب في الاعتبار تجميع الكابلات وتبديد الحرارة والحماية الميكانيكية والوصول للصيانة.
قد تحدد المطارات ومرافق السكك الحديدية وغرف الاتصالات والمباني الفنية الأخرى إنشاءات كابلات LSZH لدوائر مختارة ذات جهد منخفض. يجب أن يكون نوع الكابل النهائي مطابقًا لوظيفة الدائرة ومتطلبات أداء الحريق للمشروع.
يجب أن يبدأ حجم الكابل بتيار التصميم ثم يتم فحصه وفقًا لطريقة التثبيت والظروف المحيطة ومجموعة الموصلات ودرجة الحرارة المسموح بها. يمكن أيضًا استخدام مقاومة الموصل المجدولة كجزء من حسابات انخفاض الجهد والخسارة.
بالنسبة للقناة أو الدرج أو أي تركيب مغلق آخر، يجب مراعاة المساحة المتاحة ونصف قطر الانحناء وتبديد الحرارة وظروف السحب قبل الطلب. قد يتطلب تشغيل الكابلات الطويلة مراجعة إضافية لانخفاض الجهد وتوتر التثبيت.
يمكن أن يكون للمنشآت الداخلية وتحت الأرض والمكشوفة جزئيًا متطلبات مختلفة للرطوبة والحماية الميكانيكية ودرجة الحرارة والتعرض للمواد الكيميائية. ولذلك ينبغي تأكيد بناء الكابل وفقًا لبيئة التثبيت الفعلية بدلاً من تحديده فقط حسب الجهد وحجم الموصل.
بالنسبة للبنية التحتية وأوامر التصدير، قد تتضمن وثائق المشتريات أوراق البيانات الفنية، وسجلات الاختبار الروتيني، وتقارير التفتيش، ومعلومات التعبئة وتحديد البكرة. يساعد توفير هذه المتطلبات قبل الإنتاج على مواءمة التصنيع والفحص مع عملية قبول المشروع.
لمراجعة المواصفات، يمكن للعملاء توفير الجهد المقنن وحجم الموصل وطول الكابل المطلوب وطريقة التثبيت والحمل المتوقع ومعيار المشروع. يمكن لشركة Qiancheng استخدام هذه التفاصيل لتأكيد البناء المناسب لكابل الطاقة منخفض الجهد النحاسي XLPE LSZH وإعداد الوثائق الفنية المقابلة.
بالنسبة لطلبات المشروع، من المفيد أيضًا التأكد من مستويات الاختبار المطلوبة لمثبطات اللهب وانبعاث الدخان والهالوجين قبل الإنتاج. عندما تنطبق متطلبات التفتيش من طرف ثالث أو وضع علامة على البكرة ومتطلبات التوثيق، يمكن تضمينها في الاتفاقية الفنية ومواصفات الشراء.
ج: تم تصميم بناء كابل LSZH للحد من توليد الدخان ومنتجات الاحتراق المحتوية على الهالوجين عند استيفاء المواد المحددة ومتطلبات الاختبار. يستخدم كابل PVC التقليدي نظام بوليمر يحتوي على الهالوجين. يعتمد الاختيار الصحيح على مواصفات السلامة من الحرائق والمعايير المعمول بها في التركيب.
ج: يوفر XLPE عزلًا كهربائيًا بقدرة أعلى على درجة حرارة التشغيل العادية مقارنة بعزل PVC التقليدي. يتم استخدامه بشكل شائع حيث يتطلب أداء العزل المستقر والمقاومة الحرارية. يجب التأكد من درجة حرارة التشغيل المسموح بها من مواصفات الكابل المعمول بها.
ج: تشمل العوامل الرئيسية تيار التصميم، وطريقة التثبيت، ودرجة الحرارة المحيطة، وتجميع الكابلات، وطول الدائرة، وانخفاض الجهد، وظروف الدائرة القصيرة. يجب تحديد حجم الموصل من التصميم الكهربائي الكامل بدلاً من التصنيف الحالي وحده.
ج: يمكن أخذ ذلك في الاعتبار بالنسبة لهذه التطبيقات حيث تتطلب مواصفات المشروع كابلًا نحاسيًا منخفض الجهد مع عزل XLPE وبنية LSZH. يجب التأكد من مستويات الاختبار الخالية من اللهب والدخان والهالوجين وفقًا لمعايير المشروع المعمول بها قبل الطلب.
ج: اعتمادًا على متطلبات الطلب، قد تتضمن الوثائق المواصفات الفنية، وسجلات الفحص أو الاختبار، وتحديد البكرة، ومعلومات التعبئة وغيرها من وثائق الجودة المتفق عليها. ويمكن أيضًا تنسيق التفتيش من طرف ثالث عندما يطلب المشروع ذلك.
ج: نعم. يمكن تنسيق زيارات المصنع وأخذ العينات أو التفتيش من طرف ثالث وفقًا لخطة الطلب والفحص. ويجب الاتفاق على نطاق التفتيش مسبقًا حتى تتوفر سجلات الإنتاج والعينات وعناصر الاختبار المطلوبة.
ج: تتضمن المعلومات المفيدة حجم الموصل وعدد النوى وطول الكابل المطلوب ومستوى الجهد وطريقة التثبيت والوجهة والمعيار المطبق وأي متطلبات محددة خالية من اللهب أو الدخان أو الهالوجين. إذا لم يتم تحديد المواصفات النهائية بعد، فيمكن تقديم طلب المشروع والحمل الكهربائي للمراجعة الفنية الأولية.
