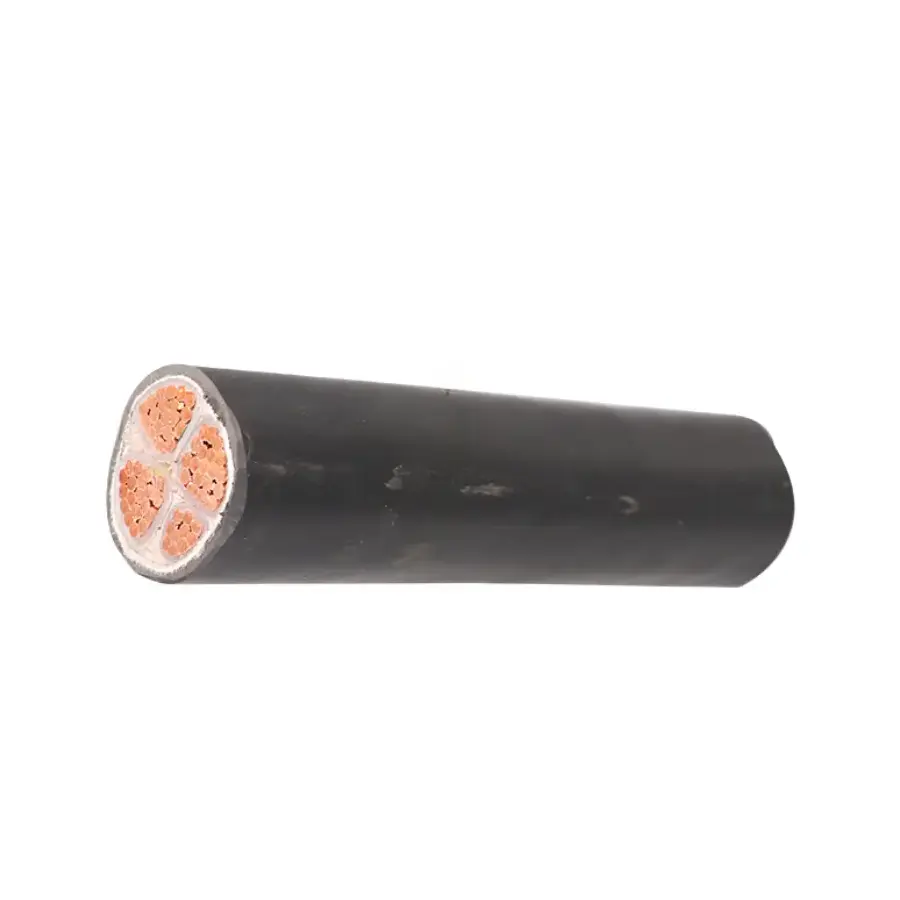

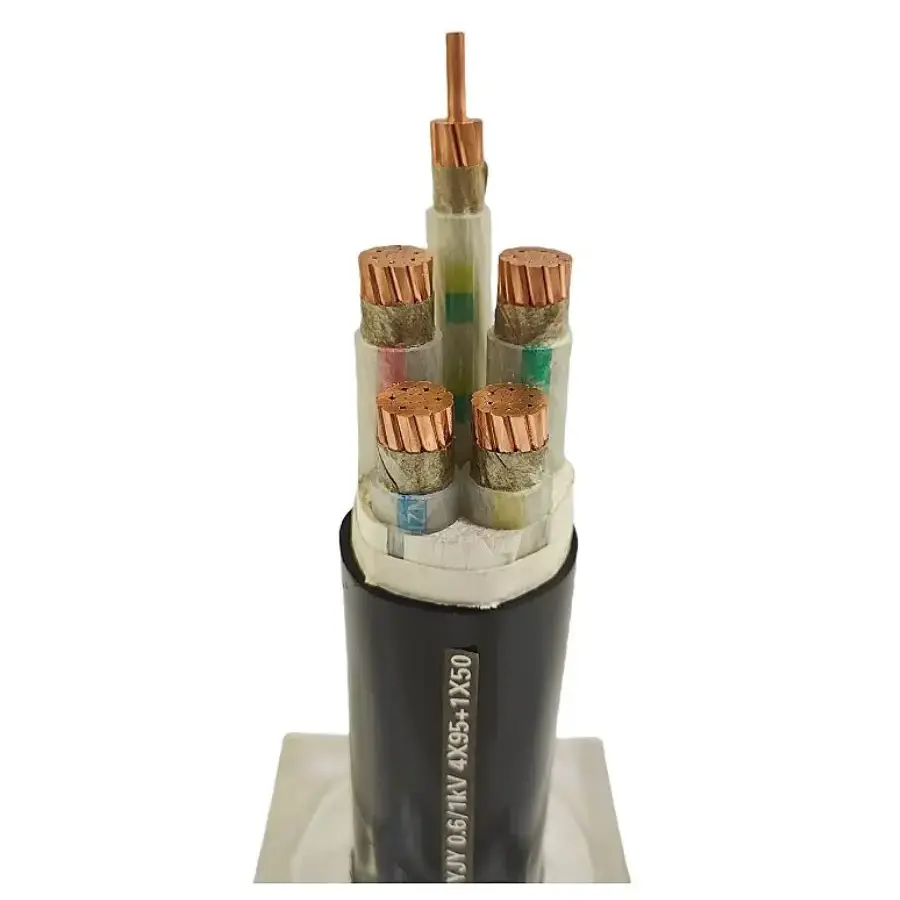

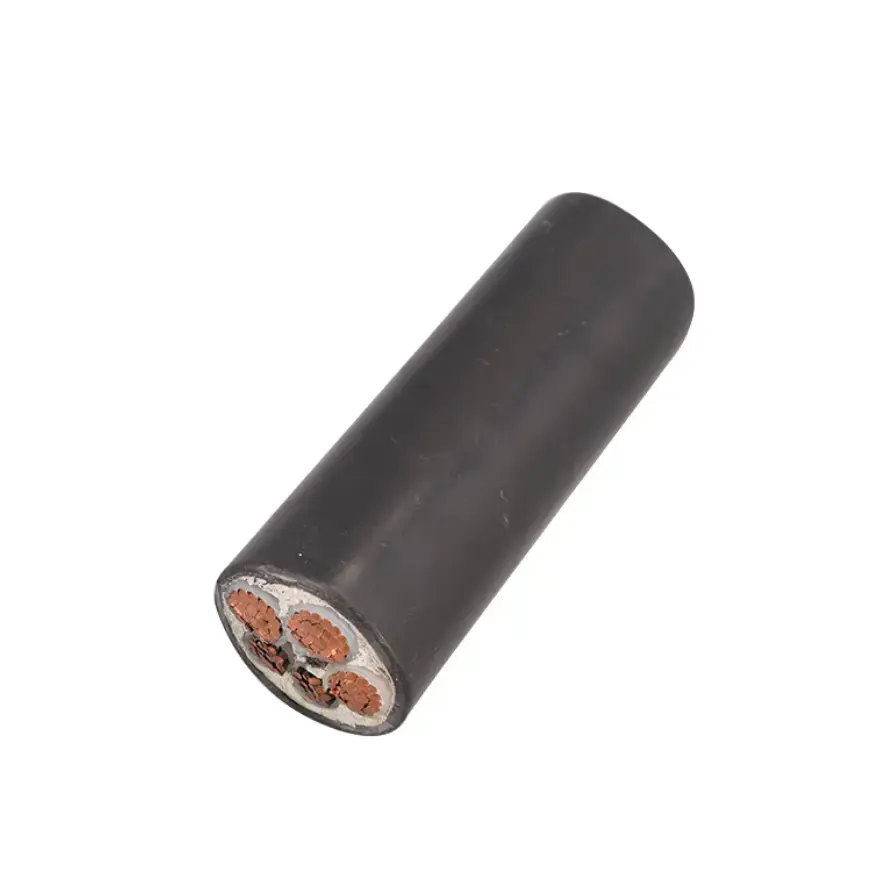

كابل الطاقة المعزول للتعدين XLPE

الموديل: MYJV، MYJV22.

كابل طاقة التعدين المعزول بـ XLPE يتوافق مع MT/T 818.13-2009، مع موصلات نحاسية عالية النقاء خالية من الأكسجين، وعزل متقاطع XLPE وغلاف PVC مقاوم للهب. يتراوح الجهد الكهربي المقدر من 0.6/1kV إلى 8.7/10kV، مع درجة حرارة تشغيل طويلة المدى تصل إلى 90°C. تم تصميم الكابل لتوزيع الطاقة الثابتة في مناجم الفحم تحت الأرض والمفتوحة. إنه مخصص للتركيب الثابت ولا ينبغي استخدامه على الأجهزة المحمولة التي تتطلب سحبًا مستمرًا أو ثنيًا متكررًا.

مواصفات المنتج وجدول المعلمات الفنية

ميزات البناء الرئيسية

1. عزل XLPE لدرجات حرارة التشغيل العالية

يتميز عزل XLPE بدرجة حرارة تشغيل محددة طويلة المدى تبلغ 90 درجة مئوية، مع درجة حرارة دائرة قصر قصيرة المدة تصل إلى 250 درجة مئوية. بالمقارنة مع العزل PVC، يوفر XLPE تصنيفًا أعلى لدرجة الحرارة لدوائر الطاقة الثابتة حيث يجب مراعاة تحميل الموصل والظروف المحيطة معًا.

2. موصل النحاس والأداء الكهربائي

الموصل مصنوع من النحاس عالي النقاء الخالي من الأكسجين ومتوفر في بنية صلبة أو مجدولة وفقًا لمواصفات الكابل. يجب أن يتطابق المقطع العرضي للموصل والترتيب الأساسي والجهد المقنن مع الحمل المتصل ومسافة النقل وظروف التثبيت. يتم فحص مقاومة موصل التيار المستمر وفقًا لمتطلبات MT 818 أو GB/T 3956 المطبقة.

3. غمد PVC مثبطات اللهب

يوفر الغلاف الخارجي الحماية الخارجية للكابل ويتضمن خصائص مثبطة للهب لتطبيقات التعدين. تحدد المواصفات المرفقة أيضًا مقاومة التعرض للزيت والأحماض والقلويات. وينبغي النظر في التعرض الكيميائي الفعلي، وظروف المياه، ودرجة الحرارة والإجهاد الميكانيكي عند التأكد من بناء الغلاف المناسب.

4. درع شريطي فولاذي اختياري

بالنسبة للتركيبات التي تتطلب حماية ميكانيكية إضافية، يتوفر بناء مدرع بشريط فولاذي. لذلك يتم تمييز MYJV22 عن بناء MYJV غير المدرع من خلال طبقة الدروع الخاصة به. يجب اختيار البناء النهائي وفقًا لطريقة التمديد والمخاطر الميكانيكية ومواصفات المشروع المعمول بها.

شروط التثبيت والتطبيق

تم تصميم نطاق الكابل هذا لتوزيع الطاقة الثابتة بدلاً من الخدمة المتنقلة المستمرة. وتشمل التطبيقات النموذجية الطرق الرئيسية تحت الأرض، والغرف الكهروميكانيكية، وأنظمة المضخات الثابتة، ومعدات التهوية، ودوائر الطاقة الناقلة وغيرها من نقاط توزيع الطاقة الثابتة في المناجم.

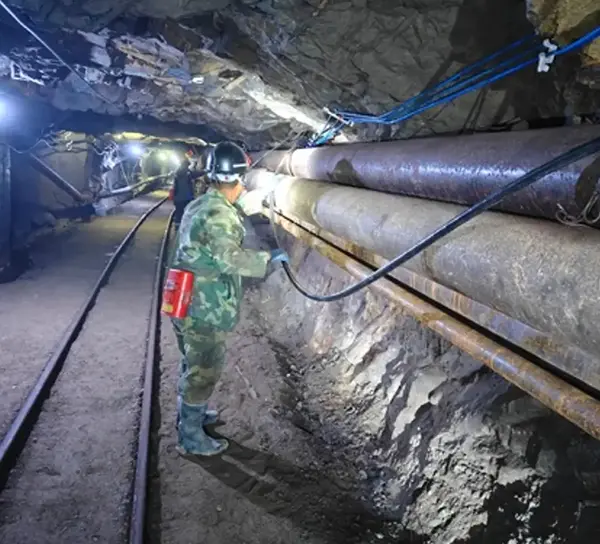

1. توزيع الطاقة الثابتة تحت الأرض

بالنسبة للتركيبات تحت الأرض، يجب التحقق من مواصفات الكابل وفقًا للجهد المقنن، وتيار الحمل، وطريق التثبيت، ودرجة الحرارة المحيطة، والتعرض للرطوبة، والحماية الميكانيكية المتاحة. عندما يتم توجيه الكابل عبر مناطق ذات خطر أكبر للتأثير أو الضغط، يمكن التفكير في إنشاء هيكل مدرع.

2. أنظمة الطاقة في المناجم المفتوحة

يمكن أن تنطوي الدوائر الثابتة في المناجم المفتوحة على التعرض للأماكن الخارجية والغبار والأمطار وتغيرات درجات الحرارة. يجب أن يأخذ اختيار الكابل في الاعتبار هذه الظروف البيئية بالإضافة إلى مستوى الجهد المطلوب وحجم الموصل وترتيب التمديد.

3. مرافق غسل الفحم والدعم

يمكن تحديد دوائر الطاقة الثابتة لمحطات غسل الفحم وغرف المضخات وأنظمة التهوية والمرافق الداعمة الأخرى وفقًا لتحميل المعدات ومسافة التوزيع. يجب التحقق من بناء الكابل وفقًا للبيئة الفعلية بدلاً من تطبيق مواصفات واحدة على جميع مرافق المناجم.

الاختيار الفني والتفتيش

قبل الطلب، يجب التأكد من الجهد المقنن المطلوب، المقطع العرضي للموصل، عدد النوى، بناء الدروع، طول الكابل وطريقة التثبيت. بالنسبة لطرق إمداد الطاقة الأطول، ينبغي أيضًا أخذ انخفاض الجهد ومقاومة الموصل في الاعتبار مع الحمل المتوقع.

بالنسبة للفحص الوارد، يمكن التحقق من طراز المنتج وبناء الكابل مقابل مواصفات الشراء. اعتمادًا على متطلبات المشروع، قد تتضمن الوثائق وسجلات الاختبار مقاومة الموصل، والاختبارات المتعلقة بالعزل، ونتائج تحمل الجهد، وسجلات اختبار مثبطات اللهب. عندما تكون هناك حاجة إلى شهادة خاصة بالألغام أو وثائق تفتيش إضافية، فيجب تأكيدها قبل الإنتاج والشحن.

التعليمات

س1: ما هو المعيار الذي ينطبق على كابل طاقة التعدين هذا؟

ج: تم تحديد المنتج وفقًا لمعايير MT/T 818.13-2009، مع الإشارة إلى متطلبات الموصلات إلى GB/T 3956 حيثما ينطبق ذلك. يجب تأكيد المعيار الدقيق والوثائق المطلوبة للمشروع مقابل النموذج المحدد والجهد المقنن.

س2: ما هي أحجام الجهد والموصلات المتوفرة؟

ج: نطاق الجهد المقدر المدرج هو 0.6/1 كيلو فولت إلى 8.7/10 كيلو فولت، بينما يسرد الجدول الفني المقاطع العرضية للموصل من 2.5 مم² إلى 300 مم². يمكن أن يكون التكوين الأساسي ثلاثي النواة أو 3 + 1 مركزًا، مع اعتماد المجموعة الدقيقة على مواصفات الكابل المحددة.

س3: ما الفرق بين MYJV و MYJV22؟

ج: يشير MYJV إلى الهيكل المعزول بـ XLPE والمغلف بـ PVC، بينما يضيف MYJV22 التدريع بشريط فولاذي. يتم أخذ النسخة المدرعة بعين الاعتبار حيث يتطلب التثبيت حماية ميكانيكية إضافية. يعتمد البناء المناسب على مسار الكابل وظروف التمديد.

Q4: هل يمكن استخدام هذا الكابل على مقصات الفحم أو معدات التعدين المتنقلة الأخرى؟

ج: لا. هذا الكابل مخصص للتركيب الثابت وتوزيع الطاقة الثابتة. تتطلب المعدات التي تتضمن السحب المستمر أو الثني المتكرر أو غيرها من الخدمات المتنقلة عادةً كابل تعدين مرنًا محددًا خصيصًا لحالة التشغيل هذه.

س 5: ما هي المعلومات التي يجب تقديمها عند طلب عرض الأسعار؟

ج: تتضمن المعلومات المطلوبة عادةً الجهد المقنن والمقطع العرضي للموصل والتكوين الأساسي وطول الكابل والكمية وطريقة التثبيت ومعدات التطبيق. إذا كان المشروع يتطلب شهادة محددة أو سجلات التفتيش أو متطلبات التعبئة أو المستندات الفنية، فيجب ذكر ذلك أيضًا في الاستفسار.

س 6: ما الذي يجب فحصه قبل الشحن أو قبول الموقع؟

ج: تحقق من طراز الكابل والجهد المقنن وحجم الموصل والتكوين الأساسي ونوع الدرع وطول الكابل مقابل مواصفات الشراء. اعتمادًا على المشروع، قم بمراجعة نتائج الاختبارات الكهربائية ذات الصلة وبيانات مقاومة الموصل وسجلات تحمل الجهد ووثائق مثبطات اللهب والشهادات المطلوبة قبل القبول.

بالنسبة لأنظمة توزيع الطاقة في المناجم الثابتة، يجب اختيار كابل الطاقة المعزول للتعدين XLPE وفقًا للحمل الكهربائي والجهد المقنن وطريقة التثبيت والظروف البيئية. بالنسبة للتطبيقات التي تتضمن حركة مستمرة، يجب مراجعة بناء الكابل بشكل منفصل ليتوافق مع المتطلبات الميكانيكية للمعدات.
