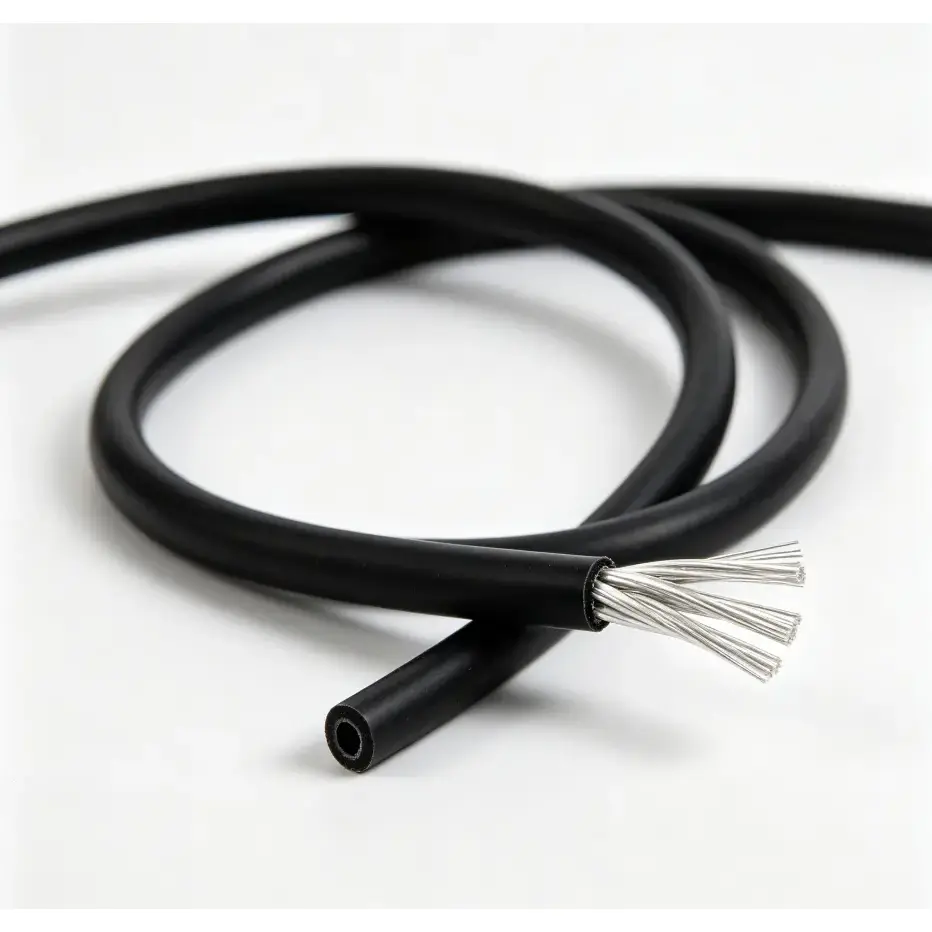

كابل الألومنيوم PVC عبارة عن كابل طاقة منخفض الجهد يستخدم موصل ألومنيوم عالي النقاء مع عزل PVC وغلاف واقي. إنه مصمم لتطبيقات توزيع الطاقة والأسلاك الثابتة حيث يكون موصل الألومنيوم مناسبًا تقنيًا ويكون وزن الكابل المنخفض أحد الاعتبارات المهمة. تشتمل الإنشاءات المتوفرة على موصلات من الألومنيوم الصلب والألومنيوم المجدولة، مع مقاطع عرضية تتراوح من 2.5 مم² إلى 185 مم² وجهد مقدر يبلغ 450/750 فولت أو أقل.
|
فئة المعلمة |
عنصر المعلمة |
المؤشر الفني |
|
تكوين الهيكل |
مادة الموصل |
موصل ألومنيوم عالي النقاء، موصل ألومنيوم صلب أو موصل ألومنيوم مجدول |
|
``` |
المقطع العرضي للموصل |
2.5 ملم² ~ 185 ملم² |
|
|
طبقة العزل |
العزل من مادة البولي فينيل كلورايد (PVC). |
|
|
مواصفات الكمية الأساسية |
1-النواة |
|
الأداء الكهربائي |
الجهد المقنن |
450/750 فولت وأدناه |
|
|
مقاومة العزل عند 20 درجة مئوية |
≥5MΩ·كم |
|
|
تردد الطاقة يتحمل الجهد |
2.5 كيلو فولت، بدون عطل لمدة 5 دقائق |
|
|
مقاومة موصل التيار المستمر |
متوافق مع القيم الحدية لمعيار IEC60228 أو GB/T 3956 |
|
أداء مقاوم للهب ومقاوم للحريق |
تصنيف مقاومة الحريق |
التعرض للحريق بدرجة حرارة لا تقل عن 830 درجة مئوية لمدة 90 دقيقة |
|
|
تصنيف مثبطات اللهب |
يلبي متطلبات ZA وZB وZC المحددة في GB/T 19666. |

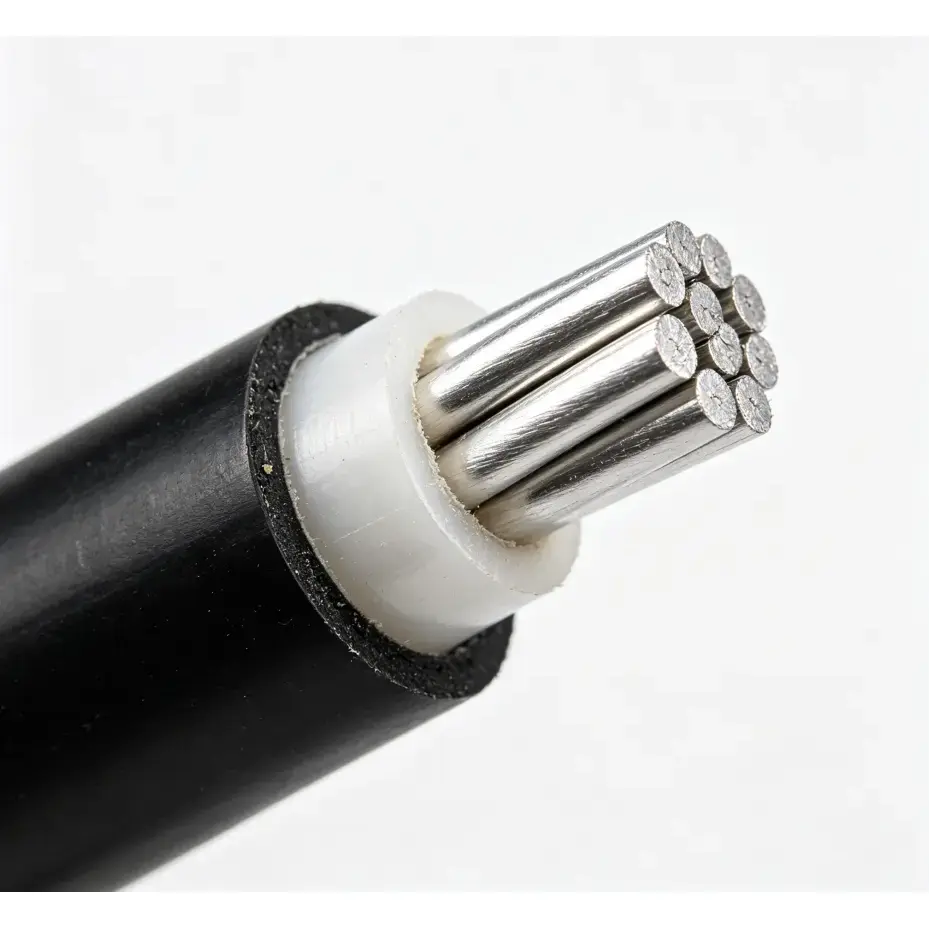

الموصل مصنوع من الألومنيوم عالي النقاء ويمكن توفيره في هيكل من الألومنيوم الصلب أو الذي تقطعت به السبل. نطاق المقطع العرضي المتاح هو 2.5 مم² إلى 185 مم². يجب أن يعتمد اختيار الموصل على الحمل المطلوب، وانخفاض الجهد المسموح به، وطريقة التثبيت والمتطلبات الكهربائية المطبقة بدلاً من المقطع العرضي وحده.
يوفر العزل PVC فصلًا كهربائيًا حول الموصل، بينما تضيف طبقة PVC الخارجية الحماية أثناء المعالجة العادية والتركيب الثابت. يجب اختيار الكابل النهائي وفقًا لدرجة الحرارة المحيطة المتوقعة والتعرض للرطوبة والظروف الميكانيكية وما إذا كان التثبيت داخليًا أو خارجيًا.
تتضمن المواصفات المدرجة مقاومة العزل، وتحمل الجهد الكهربي لتردد الطاقة، ومتطلبات مقاومة موصل التيار المستمر. توفر هذه المعلمات نقاطًا مرجعية عملية لتقييم العزل الكهربائي وجودة الموصل قبل وضع الكابل في الخدمة.
يوفر استخدام الألومنيوم عالي النقاء وزن موصل منخفض نسبيًا مع الحفاظ على الخصائص الكهربائية المطلوبة للتطبيق المحدد. يعد التحكم في المقطع العرضي للموصل أمرًا مهمًا للحفاظ على المقاومة المتوقعة والقدرة على حمل التيار في ظل ظروف التشغيل المقصودة.
يتم تشكيل العزل والغلاف من خلال عملية بثق يتم التحكم فيها للحفاظ على أبعاد الكابل المحددة. يساعد سُمك العزل المتسق على توفير فصل كهربائي موثوق به، بينما يضيف الغلاف الخارجي الحماية ضد التلامس العادي والرطوبة والتآكل الميكانيكي ضمن ظروف الخدمة المعمول بها.
تقوم شركة Qiancheng بفحص خصائص الكابل القابلة للقياس أثناء الإنتاج، بما في ذلك مقاومة الموصل والأبعاد النهائية والأداء الكهربائي. يمكن توفير سجلات الفحص ووثائق الاختبار ذات الصلة وفقًا لمواصفات المنتج ومتطلبات المشروع.
يتمتع موصل الألومنيوم بكثافة أقل من النحاس، مما يجعل الكابل النهائي أسهل في التعامل مع التطبيقات المناسبة. يمكن أن يكون هذا مفيدًا لمسارات الكابلات الطويلة، والأسلاك الثابتة الخارجية والمشاريع التي تحتاج إلى أخذ عبء عمل النقل والتركيب في الاعتبار.
يشكل العزل والغلاف الخارجي نظام حماية من طبقتين حول الموصل. يوفر الهيكل عزلًا كهربائيًا وحماية مادية إضافية للأسلاك الثابتة في ظل الظروف البيئية المناسبة.
تتراوح المقاطع العرضية للموصل المتاحة من 2.5 مم² إلى 185 مم²، وتغطي مختلف متطلبات الأسلاك الثابتة ذات الجهد المنخفض. يجب أن يأخذ اختيار المواصفات في الاعتبار حمل المعدات، وطريقة التثبيت، وطول الكابل، وانخفاض الجهد، والمتطلبات الكهربائية المحلية المعمول بها.
بالنسبة للتطبيقات الهندسية التي تتطلب كميات كبيرة من الكابلات أو مسافات نقل طويلة، يمكن أن تعمل الكثافة المنخفضة للألمنيوم على تبسيط عملية التعامل مع المواد. تعتمد الفائدة الاقتصادية الفعلية على حجم الموصل وطول الكابل وظروف التثبيت والأداء الكهربائي المطلوب.
يسرد الجدول الفني متطلبات أداء مثبطات اللهب ومقاومة الحريق للمواصفات المطبقة. عندما يتطلب المشروع أداءً محددًا لمكافحة الحرائق، يجب تأكيد الدرجة المطلوبة وطريقة الاختبار والشهادة قبل الإنتاج والشحن.
يمكن استخدام كابل الألومنيوم PVC لتوزيع الطاقة الثابتة ذات الجهد المنخفض في المشاريع السكنية والتجارية والصناعية والزراعية ومشاريع البنية التحتية حيث يلبي موصل الألومنيوم المحدد متطلبات التصميم الكهربائي.
تشمل التطبيقات النموذجية توزيع الطاقة لوحدات البناء السكنية والمنازل ذاتية البناء والمحلات التجارية وأسلاك المباني الثابتة الأخرى. قد يشمل التثبيت توجيه القناة الداخلية حيث تسمح مواصفات الكابل والكود الكهربائي المحلي باستخدامه.
يمكن استخدام الكابل في الإضاءة البلدية، ومصابيح شوارع الحدائق، وتوزيع الطاقة الثابتة الخارجية ومشاريع تجديد شبكة الطاقة الحضرية والريفية. يجب أن يأخذ التثبيت الخارجي في الاعتبار ضوء الشمس والرطوبة والحماية الميكانيكية والتصنيف البيئي للكابل المحدد.
يمكن استخدامه لتزويد الطاقة ذات الجهد المنخفض لورش المصانع ومحطات المعالجة الصغيرة والأحمال الصناعية الثابتة الأخرى. يجب تحديد المقطع العرضي للموصل من خلال حمل المعدات الفعلي وظروف التثبيت.
يمكن أن يكون الوزن المنخفض للألمنيوم مفيدًا لتوزيع الطاقة مؤقتًا في مواقع البناء والمشاريع الأخرى التي تتطلب نقل الكابلات أو معالجة المواد بشكل متكرر. يجب أن يتم تركيب الكابل بحماية ميكانيكية مناسبة ووفقاً لمتطلبات نظام الطاقة المؤقتة.
يمكن أن تشمل التطبيقات ري الأراضي الزراعية، وإمدادات الطاقة المسببة للاحتباس الحراري وغيرها من المنشآت الزراعية ذات الجهد المنخفض، بالإضافة إلى توصيل أسلاك البنية التحتية المناسبة. يجب تقييم التعرض البيئي وطريقة التثبيت قبل اختيار المواصفات النهائية.
يدعم المنتج طرق التثبيت الثابتة مثل توجيه القناة الداخلية، والتركيب العلوي المناسب في الهواء الطلق وغيرها من طرق التمديد ذات الجهد المنخفض المعتمدة. يجب دائمًا التأكد من طريقة التثبيت المطبقة وفقًا لمواصفات الكابل واللوائح الكهربائية المحلية.
تأكد من الحمل المتصل وتيار التشغيل قبل تحديد المقطع العرضي للموصل. يجب أيضًا تضمين طول الكابل وانخفاض الجهد المسموح به في الحساب.
قد يكون للقناة الداخلية والتركيبات العلوية الخارجية ومواقع البناء والمنشآت الزراعية متطلبات بيئية مختلفة. يجب مراعاة التعرض لأشعة الشمس والماء والتأثير الميكانيكي ودرجة الحرارة أثناء تأكيد المواصفات.
If the project requires flame-retardant or fire-resistant cable, the required classification and test requirements should be specified before production. ولا ينبغي افتراض الأداء ذي الصلة من البناء القياسي للـ PVC وحده.
بالنسبة لمشاريع التصدير أو الهندسة، يجب تأكيد المعايير المطلوبة وتقارير الاختبار والشهادات ومواصفات التغليف ومتطلبات وضع العلامات مسبقًا. ويساعد ذلك على التأكد من أن الكبل المرفق يتوافق مع المتطلبات الفنية والوثائقية للسوق الوجهة.
تم تصنيع المنتج بواسطة Qiancheng. يمكن توفير المواصفات المتاحة وفقًا للمقطع العرضي للموصل المطلوب ومعدل الجهد وظروف التطبيق.
يمكن مناقشة الأطوال النهائية المخصصة والطباعة ومتطلبات الإنتاج الأخرى وفقًا لمواصفات الطلب. يمكن أيضًا تقييم ترتيبات OEM للحصول على كميات المشروع المناسبة والمتطلبات الفنية.
يمكن ترتيب المواصفات المشتركة وفقًا لظروف الإنتاج والمخزون. بالنسبة للطلبات بالجملة، يجب تأكيد المقطع العرضي المطلوب والكمية والطول النهائي والتعبئة وجدول التسليم قبل الإنتاج أو الشحن.
تشمل التطبيقات النموذجية توزيع الطاقة السكنية والتجارية، وورش عمل المصانع، والإضاءة البلدية، وإمدادات الطاقة في مواقع البناء، والري الزراعي وغيرها من مشاريع الأسلاك الثابتة ذات الجهد المنخفض المناسبة.
ينبغي النظر في المقطع العرضي للموصل، تيار التشغيل، طول الكابل، انخفاض الجهد، طريقة التثبيت، الظروف المحيطة والأداء المطلوب ضد الحرائق. يجب تحديد المواصفات المناسبة من التصميم الكهربائي الفعلي بدلاً من الاختيار فقط حسب السعر أو المقطع العرضي الاسمي.
يمكن مناقشة العينات والوثائق الفنية وفقا للمواصفات المطلوبة. قد تتضمن المستندات المتاحة معلمات المنتج وسجلات اختبار المصنع وغيرها من المستندات الفنية أو وثائق الامتثال المطلوبة للمشروع.
