نموذج المنتج: بففب.

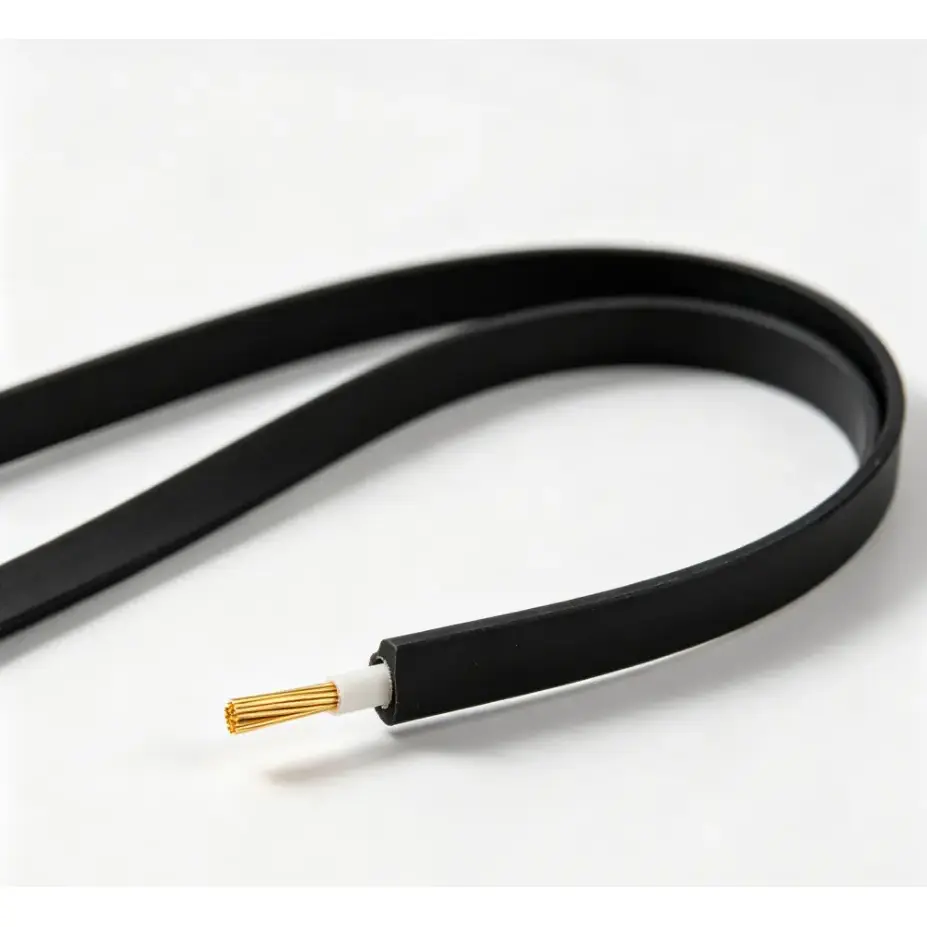

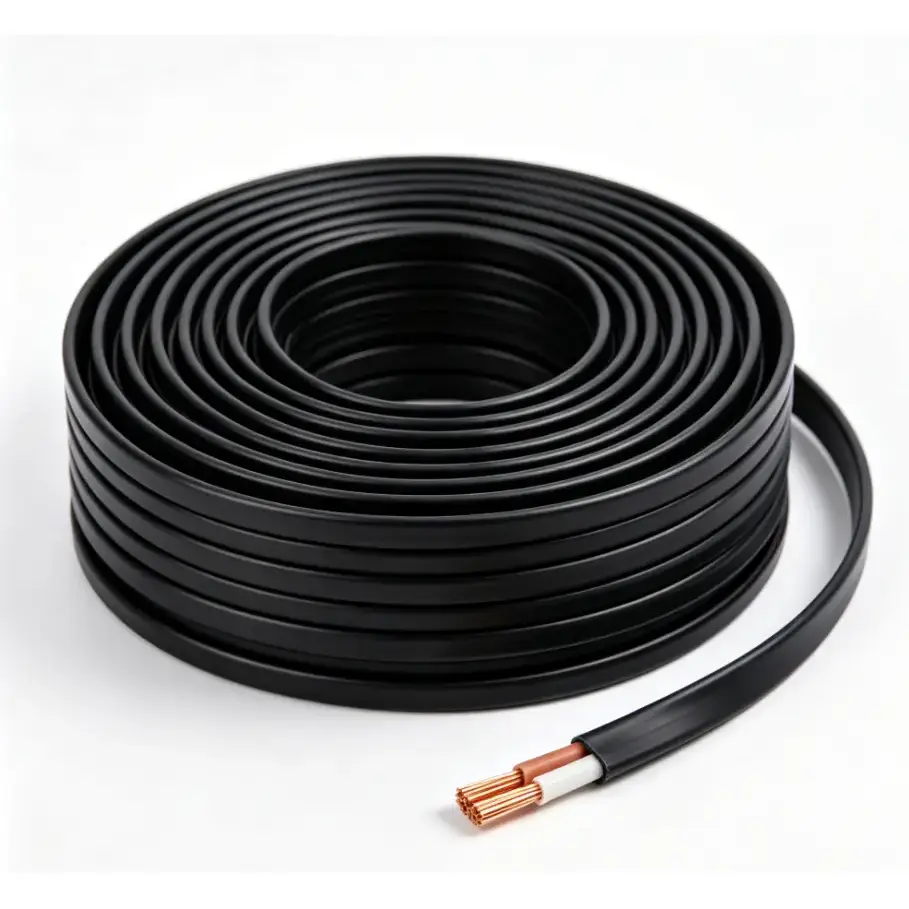

الأسلاك النحاسية المسطحة المعزولة PVC عبارة عن سلك بناء قياسي وطني مصمم لتطبيقات التمديد الثابت ذات الجهد المنخفض، ومناسب لأنظمة توزيع الطاقة 300/500 فولت. إنها تستخدم موصلات نحاسية عالية النقاء مع بنية أساسية متوازية غير مجدولة. يتم تغطية الموصلات بعزل PVC وغلاف واقي خارجي من PVC، مما يشكل هيكل كابل مسطح مدمج. مع التوصيل الكهربائي الجيد والحماية المزدوجة الطبقة، فإنه يستخدم على نطاق واسع لأسلاك الديكور السكني، ومشاريع البناء التجارية ووصلات الطاقة للمعدات الصغيرة.
|
القسم الاسمي (مم²) |
خيوط هيكل الموصل / القطر |
سمك العزل (مم) |
سمك الغمد (مم) |
متوسط البعد الخارجي (مم) |
أقصى مقاومة للموصل عند 20 درجة مئوية (Ω/كم) Cu |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4(ب) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6(ب) |
7/1.03 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4(ب) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6(ب) |
7/1.03 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |

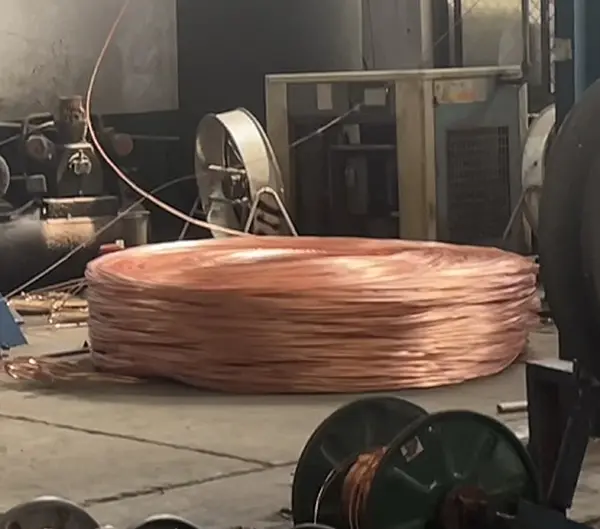

قد تستخدم الأسلاك المسطحة ذات النهاية المنخفضة المتوفرة في السوق نحاسًا مختلطًا مُعاد تدويره أو موصلات صغيرة الحجم، مما قد يؤدي إلى زيادة المقاومة وانخفاض الجهد وتوليد الحرارة تحت الحمل. يستخدم سلكنا النحاسي المسطح المعزول PVC موصلات نحاسية عالية النقاء وخالية من الأكسجين ويتم تصنيعها وفقًا للمعايير الوطنية المطبقة، مع مقطع عرضي للموصل متحكم فيه وطول نهائي. يدعم هيكل الموصل الكامل والموحد التوصيل المستقر وأداء حمل التيار عند تحديد المواصفات الصحيحة للحمل الفعلي.
تستخدم بعض المنتجات منخفضة التكلفة مادة PVC المعاد تدويرها أو مواد عزل أرق ذات قوة ميكانيكية أقل، والتي قد تصبح هشة في درجات حرارة منخفضة أو تصبح طرية تحت الحرارة الزائدة. يستخدم هذا المنتج مادة PVC البكر مع طبقة عازلة مزدوجة وهيكل غمد، مما يوفر مقاومة للانحناء والتآكل ودرجات الحرارة العادية. يساعد البناء على حماية الكابل أثناء تركيب القناة والجدار في ظل ظروف التشغيل المناسبة.
قد تحتوي بعض الأسلاك المسطحة العادية على إزاحة موصل، أو سماكة عازلة غير متساوية أو التواء بسبب عمليات الإنتاج غير المتسقة. يستخدم المنتج قالب البثق بخطوة واحدة عالي الدقة للحفاظ على الموصلات في المنتصف وترتيبها بالتوازي، مع سماكة عزل يمكن التحكم فيها وشكل نهائي مسطح. يساعد هذا البناء في الحفاظ على مظهر أنيق أثناء توجيه الجدار وتركيبات الأسلاك الثابتة الأخرى.
قد تستمر الأسلاك المسطحة العادية التي لا تحتوي على مواصفات مثبطات اللهب المطلوبة في الاحتراق عند تعرضها لمصدر لهب خارجي. يمكن توفير تركيبة PVC المقاومة للهب للتطبيقات التي تتطلب خصائص إضافية لأداء الحرائق. تم تصميم إصدارات مثبطات اللهب القابلة للتطبيق للمساعدة في الحد من الاحتراق المستمر بعد إزالة مصدر الإشعال، مع تأكيد درجة أداء الحريق ومتطلبات الاختبار المحددة وفقًا لمعايير التطبيق وسوق الوجهة.
يتم استخدام الأسلاك النحاسية المسطحة المعزولة PVC لإضاءة المنزل بالكامل ودوائر المقابس ووصلات الطاقة للمطبخ والحمام والأسلاك السكنية الأخرى. شكله المسطح مناسب للتركيب المخفي في الجدران والأسقف والأرضيات، مما يساعد على الحفاظ على مسار الأسلاك مدمجًا حيث تكون مساحة التثبيت محدودة.
يمكن استخدام الكابل المسطح للأسلاك الثابتة في مباني المكاتب، المحلات التجارية، الفنادق والمساحات التجارية الأخرى، بما في ذلك دوائر الإضاءة، توصيلات طاقة المعدات ودوائر العرض. يمكن لبنيته المسطحة أن تبسط عملية التوجيه في المناطق التي تتطلب ترتيبًا مدمجًا للأسلاك.
إنها مناسبة لتوصيلات الطاقة والأسلاك الداخلية لمصابيح الطاولة ومصابيح الأرضية والأجهزة المنزلية الصغيرة وبعض أجهزة التحكم الصناعية الصغيرة. يسهل البناء المرن التنقل حول المعدات المدمجة ونقاط الاتصال.
يمكن استخدام المنتج في المناطق الداخلية المناسبة شبه المفتوحة مثل الشرفات والسلالم والممرات حيث تكون بيئة التثبيت ضمن شروطها المحددة. ويمكن أيضًا توجيهه عبر قنوات وأنابيب الكابلات للأسلاك الثابتة ذات الجهد المنخفض.
يمكن أن يكون البناء المسطح المدمج مفيدًا عند ترقية الأسلاك في المباني القديمة حيث تكون مساحة التوجيه المتاحة محدودة. فهو يسمح باستبدال أو إعادة ترتيب دوائر الجهد المنخفض الموجودة مع الحفاظ على تخطيط الأسلاك مضغوطًا نسبيًا.
النموذج الشائع هو BVVB، بجهد مقدر 300/500V. يتم الإنتاج وفقًا للمعايير IEC والمعايير الوطنية المعمول بها، مع توفر أحجام موصلات مختلفة وفقًا للتطبيق المطلوب.
يمكن توفير الوثائق ذات الصلة وفقًا لمواصفات المنتج ومتطلبات السوق الوجهة، بما في ذلك سجلات فحص المصنع ووثائق CE المعمول بها وتقارير اختبار الطرف الثالث عندما تكون متاحة. ينبغي تأكيد وثائق الشهادة والاختبار المطلوبة قبل تقديم الطلب.
يوفر العزل PVC الحماية ضد الرطوبة العادية والغبار والتآكل الميكانيكي في ظل ظروف التركيب الداخلية المناسبة. يمكن استخدامه في مناطق مثل المطابخ والحمامات عندما تكون البيئة الفعلية ضمن مواصفات المنتج. الإصدار القياسي غير مخصص للتعرض لأشعة الشمس المباشرة لفترة طويلة في الهواء الطلق.
يمكن مناقشة التخصيص لطول السلك النهائي ولون العزل ومتطلبات الطباعة. قد تكون المواصفات المشتركة متاحة للطلبات العادية، بينما تتطلب المواصفات المخصصة تأكيدًا لكمية الإنتاج والمواد والمدة الزمنية.
تشمل التطبيقات الشائعة الأسلاك الداخلية السكنية، والديكور التجاري والمتجر، ووصلات طاقة الأجهزة الصغيرة، ودوائر الإضاءة والأسلاك الثابتة ذات الجهد المنخفض في الممرات والمناطق الداخلية المماثلة. يجب اختيار المواصفات المناسبة وفقًا للمتطلبات الكهربائية المحلية وظروف التثبيت.
يستخدم العزل مادة PVC ذات خصائص مقاومة للهب وفقًا لمواصفات المنتج المطبقة. كما أنه يوفر مقاومة للشيخوخة الطبيعية وتغيرات درجة الحرارة أثناء الخدمة الداخلية. بالنسبة للتطبيقات التي تنطوي على التعرض للأشعة فوق البنفسجية لفترات طويلة أو متطلبات محددة لأداء الحرائق، يجب تأكيد درجة المادة المطلوبة قبل الإنتاج.
