نموذج المنتج الأساسي: N-KVV(NH-KVV).

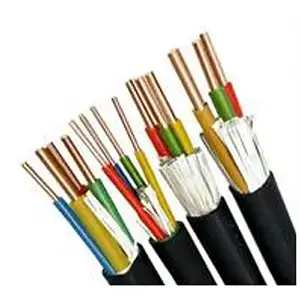

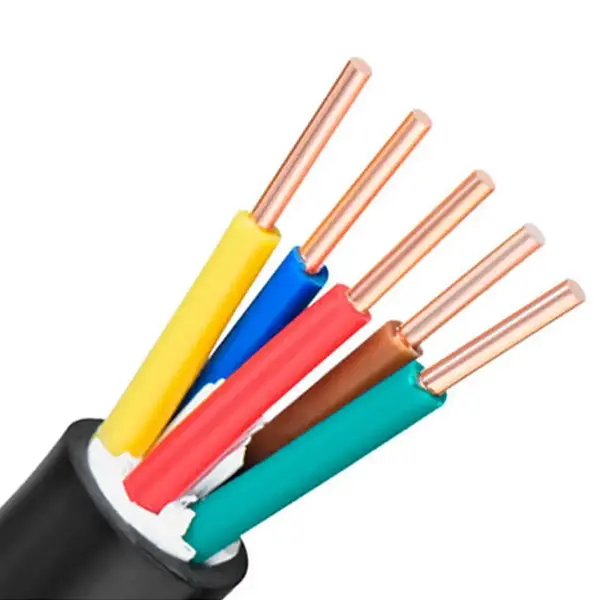

يجمع كابل التحكم المقاوم للحريق النحاسي PVC بين موصل نحاسي وطبقة مقاومة للحريق من شريط الميكا وعزل وغلاف PVC للتحكم والدوائر المساعدة التي تتطلب بناء كابل مقاوم للحريق. تم تصميم كابل 450/750 فولت للتطبيقات التي يكون فيها الحفاظ على استمرارية الدائرة لفترة محددة تحت التعرض للحريق جزءًا من تصميم النظام. اعتمادًا على بنية الموصل، يمكن تكوين الكابل بموصلات نحاسية من الفئة 1 أو الفئة 5.
يشكل شريط الميكا الطبقة الرئيسية المقاومة للحريق حول الموصل، بينما تعمل خيارات الموصل المرن على تسهيل توجيه الكابل عبر حوامل الكابلات وخزائن التحكم ووصلات المعدات. يجب أن يأخذ اختيار المواصفات في الاعتبار المقطع العرضي للموصل والكمية الأساسية وظروف التثبيت ومتطلبات أداء الحريق للنظام الكهربائي الكامل.
|
المقطع العرضي الاسمي (مم²) |
عدد الموصلات |
طبقة مقاومة للحريق |
سمك العزل PVC (مم) |
مقاومة موصل التيار المستمر 20 درجة مئوية (Ω/كم) |
مقاومة موصل التيار المستمر 20 درجة مئوية (Ω/كم) |
|
|
|
مادة |
|
غير مطلي بالمعادن |
مطلي بالمعدن |
|
0.5 |
1 أو 7 |
شريط ميكا |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 أو 7 |
شريط ميكا |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 أو 7 |
شريط ميكا |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 أو 7 |
شريط ميكا |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 أو 7 |
شريط ميكا |
0.8 |
7.41 |
7.56 |
|
4 |
1 أو 7 |
شريط ميكا |
0.8 |
4.61 |
4.70 |
|
6 |
1 أو 7 |
شريط ميكا |
0.8 |
3.08 |
3.11 |
|
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
يتم وضع شريط الميكا حول الموصل باعتباره المكون الرئيسي المقاوم للحريق. في حالة التعرض للحريق، تهدف هذه الطبقة إلى الحفاظ على العزل الكهربائي لظروف الاختبار المحددة والمساعدة في الحفاظ على استمرارية الدائرة للفترة المطلوبة. يجب تأكيد التصنيف الفعلي لمقاومة الحريق وفقًا لمواصفات المنتج المطبقة وطريقة الاختبار الخاصة بالمشروع.

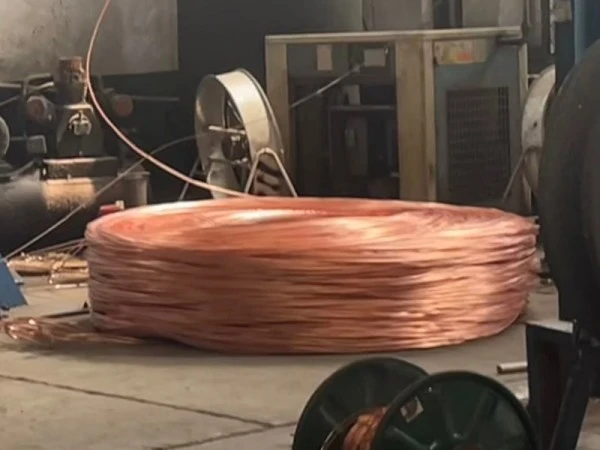

يمكن أن يعتمد بناء الموصل على النحاس من الفئة 1 أو الفئة 5 وفقًا لتكوين الكابل المطلوب. يوفر الجدول الفني كمية الموصل، المقطع العرضي وقيم مقاومة التيار المستمر 20 درجة مئوية، مما يسمح بفحص المعلمات الكهربائية قبل تأكيد المواصفات.
يوفر PVC العزل الأساسي حول الموصل ويساهم في الحماية الميكانيكية الشاملة للكابل. يتغير سمك العزل المدرج مع المقطع العرضي الاسمي، لذلك يجب تحديد مواصفات الكابل مع حجم الموصل المطلوب وظروف التثبيت.
تم تصميم كابل التحكم المقاوم للحريق النحاسي PVC للدوائر التي قد تحتاج إلى أن تظل وظائف التحكم أو الإنذار أو المراقبة أو الوظائف المساعدة متاحة أثناء حدث حريق لفترة محددة. تشمل الدوائر النموذجية خزانات التحكم في الحماية من الحرائق، ومعدات عادم الدخان، ومضخات الحريق وغيرها من الأنظمة التي يتم التحكم فيها كهربائيًا.
يجب اعتبار وظيفة مقاومة الحريق جزءًا من تصميم الدائرة الكامل. يمكن أن يؤثر توجيه الكابل وطريقة الدعم والمعدات المتصلة وبيئة التثبيت وتصنيف مقاومة الحريق المطلوب على الأداء النهائي للنظام.
1. هندسة الحماية من الحرائق: كبائن التحكم في وصلات الحماية من الحرائق، وأنظمة إنذار الحريق، ومراوح عادم الدخان، ودوائر التحكم في مضخات مياه الحريق.
2. محطات توليد الطاقة: خزائن التحكم الكهربائية وخطوط التحكم الثانوية لمجموعات المولدات وأسلاك التحكم أو الإشارة في غرف توزيع الطاقة.
3. صناعة المعادن: وحدات التحكم في التشغيل الآلي ودوائر التحكم لمعدات خط الإنتاج في ورش المعادن.
4. تشييد المباني: غرف الآلات في الطابق السفلي، وأنظمة التكييف المركزي، وأنظمة التحكم في ربط المصاعد للحماية من الحرائق.
5. الصناعة العامة: معدات معالجة مياه الصرف الصحي وخطوط إنتاج التجفيف والأدوات الآلية الداعمة لدوائر التحكم التي تتطلب إنشاءات مقاومة للحريق.
يجب تحديد المقطع العرضي المطلوب من الحمل الكهربائي ووظيفة الدائرة ومقاومة الموصل المسموح بها ومتطلبات التثبيت المعمول بها. تغطي البيانات المتوفرة المقاطع العرضية الاسمية من 0.5 مم² إلى 6 مم².
يجب أن تتوافق الكمية الأساسية مع عدد دوائر التحكم والإنذار والمراقبة والدوائر المساعدة التي سيتم تنفيذها. يسرد الجدول التكوينات الأساسية الموصى بها من خلال 61 مركزًا، مع توفر كميات أساسية مخصصة وفقًا للمواصفات المتوفرة.
عندما يجب أن تمر الكابلات عبر خزانات التحكم أو الصواني أو توصيلات المعدات، يجب مراعاة بناء الموصل وظروف الانحناء المسموح بها معًا. يجب تأكيد نصف قطر الانحناء المطلوب من مواصفات الكابل المعمول بها بدلاً من افتراضه من نوع الموصل وحده.
يجب اختيار الكابلات المقاومة للحريق وفقًا لمدة الاختبار المطلوبة وظروف التعرض للحريق ومعايير النظام. لا ينبغي تحديد الكابل إلا بمصطلح "مقاوم للحريق"؛ وينبغي أيضًا تأكيد تصنيف الأداء المطلوب ووثائق الاختبار الداعمة.
بالنسبة لمشتريات المشروع، تشمل نقاط التحقق الرئيسية مادة الموصل والبناء، والمقطع العرضي الاسمي، ومقاومة الموصل، وتكوين شريط الميكا، وسمك العزل PVC، وأبعاد الكابل النهائية. توفر هذه الخصائص القابلة للقياس أساسًا عمليًا لمقارنة الكبل المرفق بالمواصفات الفنية المتفق عليها.

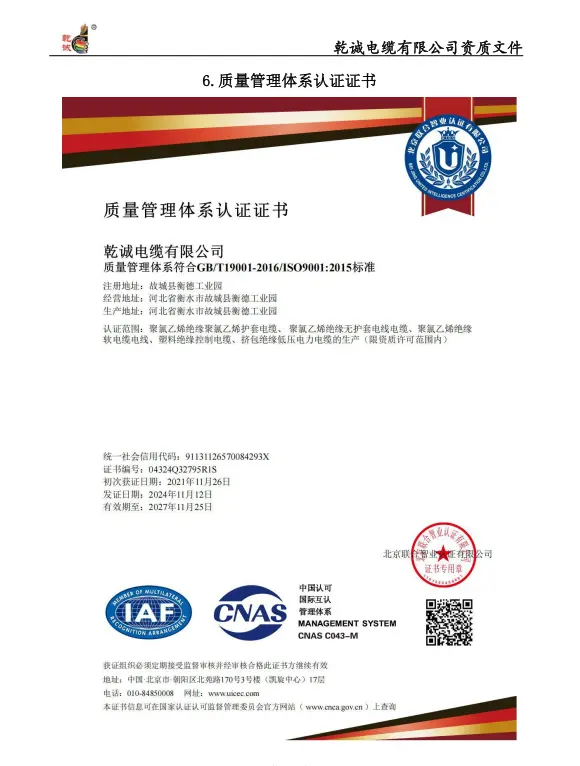

بالنسبة لطلبات التصدير أو الطلبات الهندسية، يمكن لشركة Qiancheng تنسيق وثائق المنتج المطلوبة وفقًا لمواصفات الكابل ومتطلبات المشروع. إذا كان تقرير اختبار مقاومة الحريق أو الشهادة أو مستند الفحص مطلوبًا، فيجب تحديده قبل تأكيد الطلب حتى يمكن التحقق من الوثائق المعمول بها مقابل التكوين الفعلي للكابل.
الجهد المقنن هو 450/750 فولت. إنه مخصص للتحكم والمراقبة والدوائر المساعدة حيث يكون البناء المحدد المقاوم للحريق مطلوبًا.
يتم استخدام شريط الميكا كطبقة مقاومة للحريق حول الموصل. وتتمثل وظيفتها في المساعدة في الحفاظ على العزل الكهربائي واستمرارية الدائرة في ظل ظروف اختبار الحريق المحددة.
يغطي الجدول المقاطع العرضية الاسمية من 0.5 مم² إلى 6 مم²، مع تكوينات الموصلات المقابلة، وسمك العزل PVC وقيم مقاومة الموصل 20 درجة مئوية.
الأرقام الأساسية الموصى بها هي 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و61. يمكن مناقشة الكميات الأساسية المخصصة وفقًا لمواصفات المشروع.
يمكن تطبيقه في أنظمة التحكم في الحماية من الحرائق، ودوائر التحكم في محطات الطاقة، والمعدات المعدنية، وأنظمة البناء الميكانيكية والكهربائية، ومعدات معالجة مياه الصرف الصحي وتطبيقات التحكم الصناعية الأخرى التي تتطلب إنشاء كابلات مقاومة للحريق.
لتأكيد المواصفات، من المفيد تقديم النموذج المطلوب والمقطع العرضي للموصل والكمية الأساسية وطول الكابل وبيئة التثبيت ومتطلبات مقاومة الحريق وأي مستندات فنية أو سجلات فحص مطلوبة.
