نماذج المنتج: N-KVVR(NH-KVVR)، N-KVVRP(NH-KVVRP).
يجمع كابل التحكم المرن المقاوم للهب النحاسي PVC بين الموصلات النحاسية المجدولة وعزل PVC والغلاف الخارجي لتوفير حل مرن للتحكم وأسلاك الإشارة. يهدف بناء الكابل المقاوم للهب إلى تقييد انتشار اللهب، في حين يسمح ترتيب الموصل المرن بتوجيه الكابل بسهولة أكبر حول خزائن التحكم ومحطات المعدات ومساحات الأسلاك المدمجة.
يتم تخصيص هذا الكابل بشكل شائع لدوائر التحكم في الحماية من الحرائق، والأتمتة الصناعية، ومعدات الطاقة، والأنظمة الميكانيكية والكهربائية، والآلات المعدنية. تعتمد المواصفات المناسبة على التكوين الأساسي المطلوب وحجم الموصل وظروف التثبيت ومتطلبات مثبطات اللهب المحددة للتطبيق.
|
المقطع العرضي الاسمي (مم²) |
أقصى قطر للسلك المفرد للموصل (مم) |
سمك العزل PVC (مم) |
مقاومة موصل التيار المستمر 20 درجة مئوية (Ω/كم) |
مقاومة موصل التيار المستمر 20 درجة مئوية (Ω/كم) |
|
|
|
|
معدن غير مطلي |
معدن مطلي |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |
|
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |
الأرقام الأساسية الموصى بها: 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52، 61. الأرقام الأساسية المخصصة متاحة بناءً على طلب العميل. |

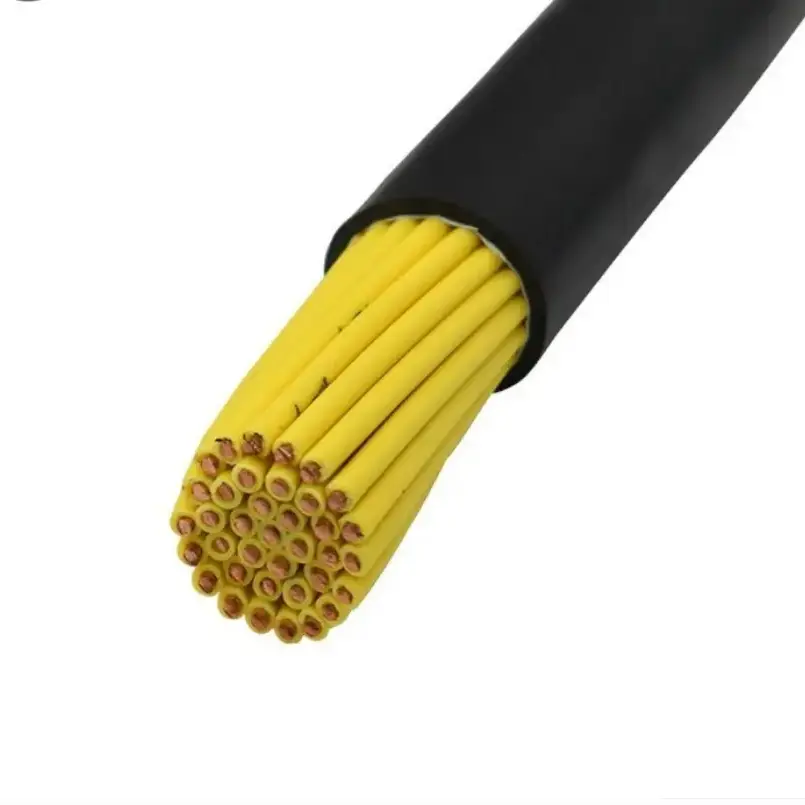

يستخدم الكابل بناء موصل نحاسي متعدد الخيوط بدلاً من موصل صلب. توفر خيوط الموصل الفردية الأصغر مرونة أكبر، وهو أمر مفيد عند توجيه كابلات التحكم عبر الخزانات والقنوات ومرفقات المعدات والمواقع الأخرى حيث تكون مساحة التثبيت محدودة.
يستخدم PVC للعزل والطبقة الواقية الخارجية. يختلف سمك العزل وفقًا للمقطع العرضي للموصل الاسمي، مع القيم المقابلة المدرجة في الجدول الفني. يوفر هيكل العزل المحدد الفصل الكهربائي والحماية لدوائر التحكم والمراقبة أثناء الخدمة العادية.
تهدف مادة PVC المقاومة للهب إلى تقليل انتشار اللهب على طول الكابل عند تعرضه لمصدر الإشعال. يجب تقييم أداء مثبطات اللهب وفقًا لمواصفات الكابلات المعمول بها ومتطلبات الاختبار بدلاً من معاملتها على أنها نفس أداء مقاومة الحريق.
يجمع كابل التحكم المرن المقاوم للهب النحاسي PVC بين هيكل موصل متعدد الخيوط مع عزل وغلاف PVC، مما يجعله مناسبًا للتحكم في الأسلاك حيث تكون مرونة التوجيه مهمة. يمكن أن يؤدي البناء إلى تبسيط ترتيب الكابلات داخل خزائن التحكم وحول مكونات المعدات مقارنة بتصميمات الكابلات الأقل مرونة.
بالنسبة للمشروعات التي تتضمن دوائر تحكم متعددة، تسمح التكوينات الأساسية المتاحة باختيار الكابل وفقًا لعدد الإشارات أو وظائف التحكم المطلوبة. يجب تحديد المقطع العرضي للموصل من المتطلبات الكهربائية للدائرة وليس من الكمية الأساسية وحدها.
بالنسبة للتركيبات ذات متطلبات السلامة من الحرائق، يمكن النظر في خاصية مثبطات اللهب جنبًا إلى جنب مع بيئة التثبيت، وتجميع الكابلات، وطريقة التوجيه، ومعيار المشروع المطبق. وينبغي تأكيد هذه العوامل قبل اختيار المواصفات النهائية.
يستخدم لدوائر التحكم والإشارة في خزائن التحكم في الحماية من الحرائق، ومعدات ربط إنذار الحريق والأنظمة الميكانيكية ذات الصلة مثل معدات عادم الدخان.
مناسب لخزائن التحكم ودوائر التحكم المتعلقة بالمولدات ومعدات غرفة توزيع الطاقة وغيرها من تطبيقات التحكم ذات الجهد المنخفض التي تتطلب أسلاكًا مرنة.
يمكن استخدامه في أنظمة التحكم الآلي لخطوط الإنتاج وخزائن التحكم في المعدات ودوائر الإشارة في البيئات الصناعية. يجب مراعاة درجة الحرارة البيئية والتعرض للزيت أو الرطوبة أو المواد الكيميائية أثناء الاختيار.
ينطبق على التحكم في الأسلاك لمعدات تكييف الهواء المركزية، وبناء الأنظمة الميكانيكية والكهربائية، وغرف المعدات تحت الأرض وغيرها من منشآت خدمات البناء.
تستخدم في خزائن التحكم، ومعدات الإنتاج الآلي، والمعدات الميكانيكية والأنظمة الصناعية الأخرى حيث يلزم توجيه إشارات التحكم أو المراقبة المتعددة عبر مساحات التثبيت الضيقة.
بالنسبة لكابل التحكم، يجب أن يركز التحقق من الجودة على البناء القابل للقياس والمعلمات الكهربائية. يمكن فحص المقطع العرضي للموصل والحد الأقصى لقطر السلك المفرد وسمك العزل PVC ومقاومة موصل التيار المستمر مقابل المواصفات المتفق عليها قبل الإنتاج والشحن.
بالنسبة للطلبات الهندسية السائبة، يجب تأكيد النموذج والكمية الأساسية والمقطع العرضي للموصل وطول الكابل ومتطلبات مثبطات اللهب المطبقة مسبقًا. يمكن مطابقة الوثائق الفنية وسجلات الفحص مع المواصفات المطلوبة حيثما يتطلب ذلك المشروع.
عند اختيار الكابل لمشروع التحكم الآلي، ينبغي النظر في عدة معلمات معا:
1. المقطع العرضي للموصل: يتم الاختيار وفقًا للحمل الكهربائي ومتطلبات دائرة التحكم.
2. الكمية الأساسية: مطابقة عدد النوى مع وظائف التحكم والمراقبة المطلوبة، مع مراعاة النوى الإضافية حيثما يتطلبها تصميم المشروع.
3. طريقة التثبيت: تأكد مما إذا كان سيتم توجيه الكابل داخل خزانة التحكم، أو من خلال القناة، أو على حامل الكابل، أو مباشرة إلى المعدات.
4. متطلبات مثبطات اللهب: قم بتأكيد فئة مثبطات اللهب المطلوبة أو معيار الاختبار المطبق للمشروع.
5. الظروف البيئية: ضع في اعتبارك درجة الحرارة المحيطة والرطوبة والزيت والمواد الكيميائية والحركة الميكانيكية ومساحة الانحناء المتاحة.
6. متطلبات التسليم: تأكد من طول الكابل والتعبئة والتغليف ووضع العلامات والوثائق وأي متطلبات فحص قبل الإنتاج بالجملة.
نعم. يستخدم الكابل مواد عازلة من مادة PVC المقاومة للهب ومواد غمد مصممة للمساعدة في الحد من انتشار اللهب. يجب التأكد من الأداء الدقيق لمثبطات اللهب وفقًا لبناء الكابل المحدد ومتطلبات الاختبار المعمول بها.
يوفر هيكل الموصل متعدد الخيوط مرونة أكبر من الموصل الصلب الذي له نفس المقطع العرضي الاسمي. وهذا يمكن أن يجعل التوجيه والإنهاء أسهل عندما تكون مساحة التثبيت المتوفرة محدودة.
المقاطع العرضية المدرجة هي 0.5 مم²، 0.75 مم²، 1.0 مم²، 1.5 مم²، 2.5 مم²، 4 مم² و6 مم². تشمل الكميات الأساسية الموصى بها 2، 3، 4، 5، 7، 8، 10، 12، 14، 16، 19، 24، 27، 30، 37، 44، 48، 52 و61 نواة. يمكن مناقشة الكميات الأساسية المخصصة وفقًا لمتطلبات المشروع.
نعم. يمكن مناقشة الكميات الأساسية المخصصة وأطوال الكابلات وفقًا لمواصفات المشروع. يجب تأكيد المقطع العرضي للموصل وظروف التثبيت ومتطلبات مثبطات اللهب والوثائق المطلوبة قبل الإنتاج.
تشمل التطبيقات النموذجية خزانات التحكم في الحماية من الحرائق، ومعدات الطاقة والطاقة، وخطوط الإنتاج المعدنية، وأنظمة البناء الميكانيكية والكهربائية، ومعدات الإنتاج الآلية، وخزائن التحكم الصناعية.
يرجى تقديم النموذج المطلوب والمقطع العرضي للموصل والكمية الأساسية وطول الكابل وبيئة التثبيت ومتطلبات مثبطات اللهب المطبقة. يمكن أيضًا توفير رسومات المشروع أو المواصفات الفنية عند توفرها بحيث يمكن فحص بناء الكابل قبل عرض الأسعار والإنتاج.
