النماذج: MYP، MYPT.

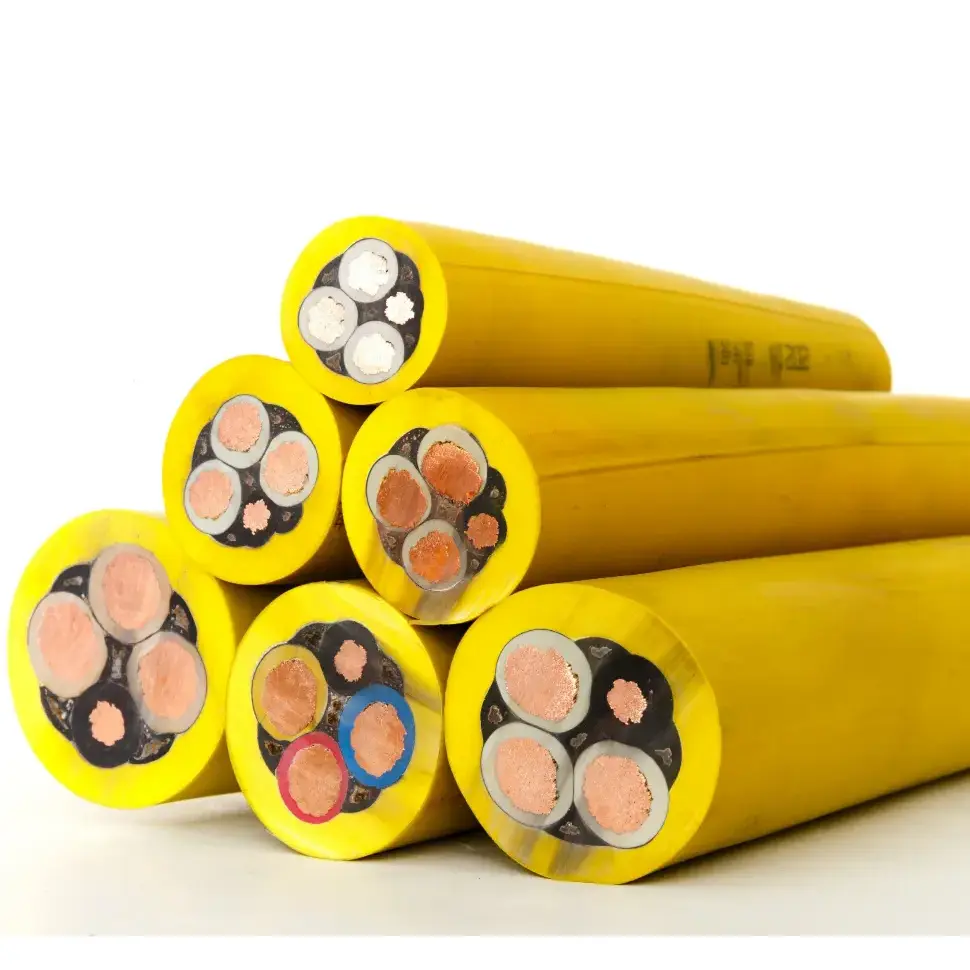

الكابل المطاطي المحمي المرن للتعدين هو كابل مرن مغلف بالمطاط للمعدات الكهربائية المتنقلة المستخدمة في التعدين تحت الأرض. تشير مواصفات المنتج المرفقة إلى MT/T 818.7-2009 وتجمع بين موصل نحاسي متعدد الجدائل وعزل مطاطي لأغراض خاصة ودرع مضفر من الأسلاك النحاسية وغمد مطاطي عالي القوة. تم تصميم البناء للتطبيقات التي تنطوي على الانحناء المتكرر والسحب والالتواء والتعرض للغبار والرطوبة والاتصال الميكانيكي.
|
فئة المعلمة |
عنصر المعلمة |
المؤشر الفني |
|
تكوين الهيكل |
مادة الموصل |
نحاس عالي النقاء خالٍ من الأكسجين، موصل مرن متعدد الخيوط، مقاوم للانحناء والالتواء المتكرر |
|
|
المقطع العرضي للموصل |
10 ملم²~150 ملم² |
|
|
طبقة العزل |
عزل مطاطي للأغراض الخاصة، مقاوم للبثق والتمزق |
|
|
طبقة التدريع |
درع مضفر من الأسلاك النحاسية، تغطية التدريع ≥85% |
|
|
الغلاف الخارجي |
غمد مطاطي عالي القوة، مقاوم للاهتراء، مقاوم للزيت، مقاوم للسحب، ومقاوم للصدمات |
|
|
التكوين الأساسي |
نوى مركبة ذات طاقة زائدة للتحكم ؛ مجموعات متعددة متعددة النواة اختيارية |
|
الأداء الكهربائي |
الجهد المقنن |
0.66/1.14 كيلو فولت |
|
|
مقاومة العزل عند 20 درجة مئوية |
≥100 متر مكعب · كم |
|
|
تحمل الجهد تردد الطاقة |
اجتياز اختبار التيار المتردد المحدد بواسطة MT818، عدم حدوث أي عطل بعد الصمود لمدة 5 دقائق |
|
|
مقاومة موصل العاصمة |
يلبي متطلبات معايير MT 818 أو GB/T 12972 |
|
أداء مقاوم للهب ومقاوم للحريق |
درجة مقاومة الحريق |
يفي بمتطلبات مقاومة الحريق لظروف العمل في المناجم؛ تشغيل موثوق به في ظل بيئة ذات درجة حرارة عالية على المدى القصير |
|
|
درجة مثبطات اللهب |
يتوافق مع معيار MT 386 لمثبطات اللهب في التعدين؛ إطفاء ذاتي عند إزالة اللهب |

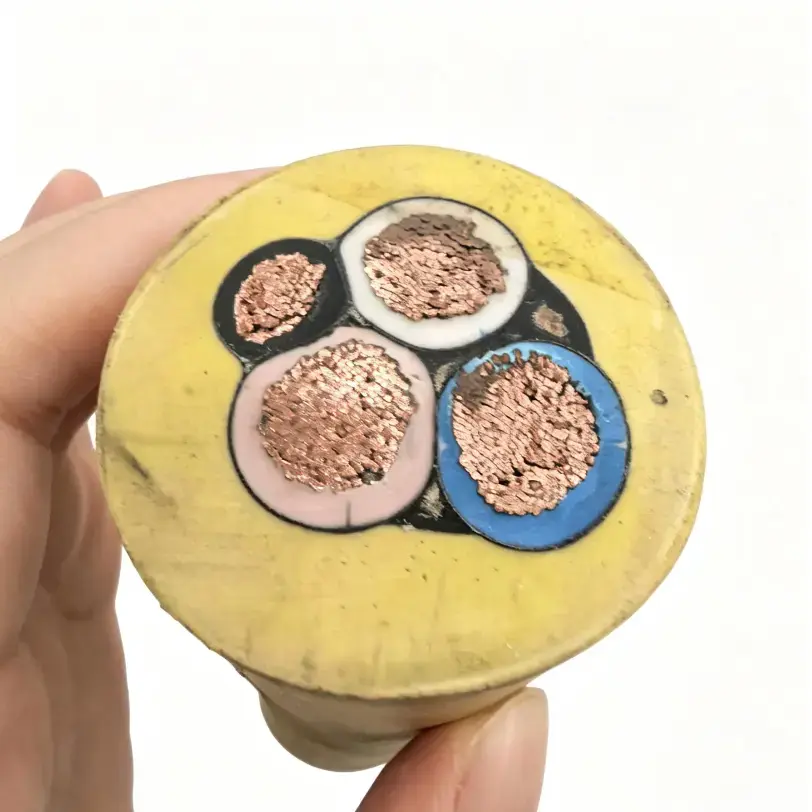

يستخدم الكابل موصل نحاسي متعدد الخيوط عالي النقاء وخالي من الأكسجين. بالمقارنة مع بنية الموصلات الصلبة، فإن الترتيب المجدولة مناسب بشكل أفضل للتركيبات المتنقلة حيث يتم ثني الكابل أو تحريكه أو لفه بشكل متكرر أثناء تشغيل المعدات.
تم تحديد مطاط لأغراض خاصة للطبقة العازلة، في حين تم وصف الغلاف الخارجي بأنه مقاوم للتآكل، ومقاوم للزيت، ومقاوم للسحب، ومقاوم للصدمات. ترتبط خصائص المواد هذه بالطرق تحت الأرض حيث قد يتلامس الكابل مع المعدات أو غبار الفحم أو الرطوبة أو الزيت الهيدروليكي.
تسرد المواصفات المرفقة درعًا مضفرًا من الأسلاك النحاسية بتغطية حماية لا تقل عن 85%. يمكن أن يقلل الدرع المعدني من الاقتران الكهرومغناطيسي بين الكابل والمعدات الكهربائية القريبة، على الرغم من أن تأثير الدرع الفعلي يعتمد أيضًا على تركيب الكابل وإنهاء الدرع والتأريض.
يمكن أن يشتمل البناء على نوى الطاقة والتحكم داخل نفس مجموعة الكابلات. يكون هذا الترتيب مفيدًا عندما تتطلب معدات التعدين المتنقلة كلاً من الطاقة الكهربائية واتصالات التحكم المرتبطة بها، وفقًا لتكوين دائرة المعدات.
تم تصميم كابل المطاط المرن المحمي للتعدين للمعدات المتنقلة الموجودة تحت الأرض حيث يتم الجمع بين التحميل الكهربائي والحركة الميكانيكية المتكررة. يجب اختيار النموذج الدقيق وفقًا للجهد المقنن، والمقطع العرضي للموصل، والترتيب الأساسي، وطول الكابل، ونمط الحركة والظروف البيئية.
يمكن استخدام البناء المرن للمعدات المتنقلة التي تعمل على طول وجوه التعدين الآلية، حيث تكون حركة الكابلات والانحناء المتكرر جزءًا من التشغيل العادي. يجب أن يتوافق حجم الموصل والتكوين الأساسي مع المتطلبات الكهربائية للمعدات.
قد تتطلب المعدات المتنقلة التي تعمل في الطرق تحت الأرض كابلًا مقاومًا للسحب والتأثير والتآكل. يجب مراعاة نوع المعدات وطريق التثبيت والتخليص المتاح عند تحديد بناء الكابل المناسب.
عندما يتم تركيب محركات عالية الطاقة أو محولات التردد أو غيرها من المعدات الكهربائية بالقرب من دوائر التحكم أو المراقبة، يمكن أن تساعد طبقة التدريع المعدنية في الحد من الاقتران الكهرومغناطيسي. يظل توصيل الدرع الصحيح والتأريض جزءًا مهمًا من التثبيت الشامل.
يوفر العزل المطاطي والغلاف الخارجي بناءًا مخصصًا للبيئات تحت الأرض الصعبة. يجب التحقق من الملاءمة البيئية الفعلية من حيث التعرض للماء ودرجة الحرارة وملامسة الزيت والتحميل الميكانيكي والمتطلبات المحددة للمنجم.
تسرد المواصفات المرفقة جهدًا مقننًا يبلغ 0.66/1.14 كيلو فولت ومقاطع عرضية للموصل من 10 مم² إلى 150 مم². يجب أن يأخذ الاختيار في الاعتبار حمل المعدات، وانخفاض الجهد المسموح به، وطول الكابل وظروف التثبيت المتوقعة بدلاً من حجم الموصل وحده.
بالنسبة لمعدات التعدين المتنقلة، قد يتعرض الكابل للانحناء والالتواء والسحب بشكل متكرر. لذلك يجب أخذ جدل الموصل والعزل والغلاف ونصف قطر التثبيت في الاعتبار معًا عند تقييم الكابل لتخطيط معدات محدد.
يستخدم المنتج المصاحب درعًا مضفرًا من الأسلاك النحاسية بتغطية محددة تبلغ ≥85%. إذا تم تركيب الكابل بالقرب من محركات متغيرة التردد أو محركات عالية الطاقة، فيجب التحقق من ترتيبات التدريع المطلوبة وفقًا لمتطلبات الشركة المصنعة للمعدات والتصميم الكهربائي للمنجم.
تشير البيانات الفنية المقدمة إلى الامتثال لمتطلبات مثبطات اللهب في التعدين MT 386 والإطفاء الذاتي بعد إزالة اللهب. عندما يتطلب المشروع شهادة محددة لسلامة الألغام أو وثائق اختبار إضافية، يجب تأكيد هذه المتطلبات لنموذج الكابل الدقيق قبل الشراء.
بالنسبة لشراء كابلات التعدين، يجب أن يغطي التحقق الفني النموذج والجهد المقنن والمقطع العرضي للموصل والترتيب الأساسي وبناء التدريع والمقاومة الكهربائية ومتطلبات الاختبار المعمول بها. توفر هذه التفاصيل أساسًا أوضح لاختيار المنتج وقبوله مقارنة بأوصاف الأداء العامة.
يمكن لشركة Qiancheng توفير مواصفات المنتج والوثائق الفنية الداعمة وفقًا لنموذج الكابل المحدد ومتطلبات المشروع. عندما تكون هناك حاجة إلى شهادة أو تقارير اختبار أو سجلات فحص أخرى، يجب تأكيد المستندات المعمول بها أثناء مرحلة عرض الأسعار ومراجعة الطلب.
قم بتوفير نوع الجهاز وبيئة التشغيل وما إذا كان سيتم استخدام الكابل للتشغيل الثابت أو المتحرك. يساعد هذا في تحديد ما إذا كان البناء المرن وترتيب التدريع يتطابقان مع التثبيت الفعلي.
تأكد من الجهد المقنن والمقطع العرضي للموصل وعدد مراكز الطاقة ومتطلبات التحكم الأساسية وطول الكابل. بالنسبة لتشغيل الكابلات الأطول، يجب أيضًا مراعاة انخفاض الجهد ومقاومة الموصل.
يمكن أن تساعد المعلومات حول تردد السحب، واتجاه الانحناء، والحد الأدنى من نصف قطر التثبيت، والاتصال بالآلات والتأثير المحتمل في تحديد بناء الكابل المناسب.
قبل الإنتاج أو الشحن، تأكد من معايير التعدين المعمول بها ومتطلبات الشهادات وسجلات التفتيش والمستندات الفنية الأخرى التي يطلبها المنجم أو الشركة المصنعة للمعدات أو مواصفات المشروع.
ج: تسرد المواصفات المتوفرة طرازي MYP وMYPT، بجهد مقدر يبلغ 0.66/1.14 كيلو فولت ومقاطع عرضية للموصل من 10 مم² إلى 150 مم². يجب تأكيد الترتيب الأساسي المطلوب وفقًا لتصميم المعدات والدوائر.
ج: يستخدم الكابل درعًا مضفرًا من الأسلاك النحاسية مع تغطية حماية محددة بنسبة ≥85%. يمكن أن يساعد الدرع في تقليل الاقتران الكهرومغناطيسي من المعدات الكهربائية القريبة. تعتمد فعاليته الفعلية على التثبيت الكامل، بما في ذلك إنهاء الدرع والتأريض.
ج: تم تصميم الموصل المرن والبنية المطاطية لتطبيقات الهاتف المحمول التي تتضمن الانحناء والالتواء والسحب المتكرر. يجب أن يأخذ الاختيار النهائي في الاعتبار حركة المعدات وتوجيه الكابلات والجهد وحجم الموصل والظروف البيئية.

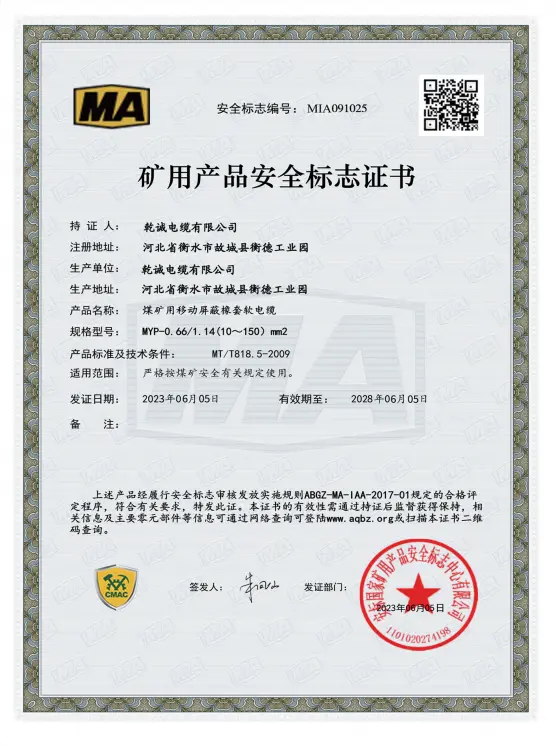

ج: تشير معلومات المنتج إلى MT/T 818.7-2009 لمواصفات كابل التعدين وMT 386 لمتطلبات مثبطات اللهب للتعدين. ينبغي تأكيد المستندات القياسية والشهادات المعمول بها وفقًا للنموذج الدقيق ومتطلبات المشروع.
ج: تتضمن المعلومات الرئيسية نموذج الكابل والجهد المقنن والمقطع العرضي للموصل والتكوين الأساسي والطول المطلوب والكمية ومعدات التطبيق وظروف التثبيت. وينبغي أيضًا تقديم أي شهادة خاصة بالمشروع أو متطلبات مستند التفتيش.
ج: يمكن توفير المواصفات الفنية والمستندات الداعمة المطبقة وفقًا للنموذج المحدد ومتطلبات المشروع. بالنسبة لمشاريع التعدين، يجب تأكيد الشهادات وسجلات الاختبار المطلوبة قبل إتمام الطلب.
